18
Building Technologies / HVAC Products CE1B3123x4-cs 74 319 0505 0 a 06.04.2006
Přejete si zobrazit záznam trendu měřené veličiny?
V menu Přebírání dat… můžete zobrazit až čtyři záznamy
trendů měřených veličin (Trend kanál 1…4). Tato funkce
zobrazí záznam trendu za posledních 8 minut, 8 hodin,
24 hodin nebo posledních 6 dní.
Zobrazení trendu:
1. Vyberte menu Přebírání dat… .
2. Zvolte požadovaný Trend kanál 1…4 nebo měřenou
hodnotu; zobrazí se 24-hodinový náhled aktuálního
dne.
Pohyb v náhledech:
1. Pokud otočíte knoflíkem OK proti směru hodinových
ručiček, zobrazí se předchozí den atd.
2. Pokud začínáme s aktuálním náhledem na posledních
24-hodin, můžeme otočením knoflíku OK po směru
hodinových ručiček zobrazit posledních 8 hodin.
Dalším otočením po směru hodinových ručiček
zobrazíme posledních 8 minut.
3. Stiskněte tlačítko ESC pro návrat do předchozího
menu.

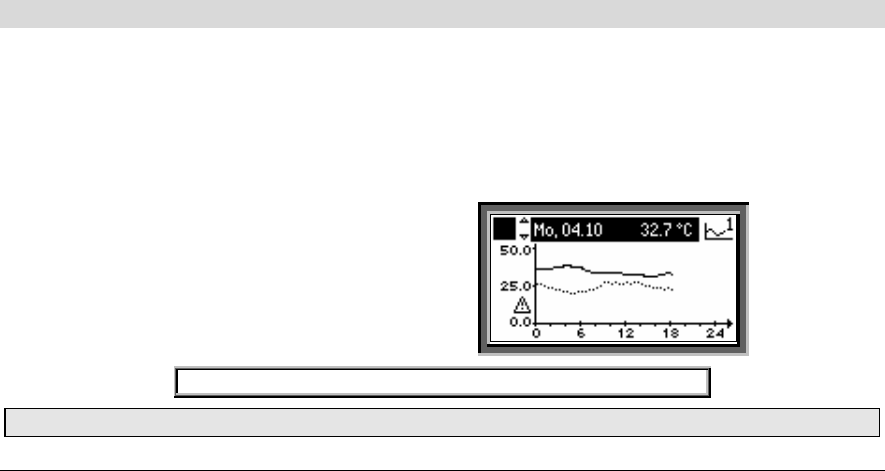

Záznam trendu je zobrazen následujícím způsobem:
Cesta: Vítáme Vás > Hlavní menu > Přebírání data… > Trend kanál 1…4
Aby tato funkce byla dostupná, musí být při uvádění do provozu na přístroji konfigurována.
