4
Building Technologies / HVAC Products CE1B3123x4-cs 74 319 0505 0 a 06.04.2006

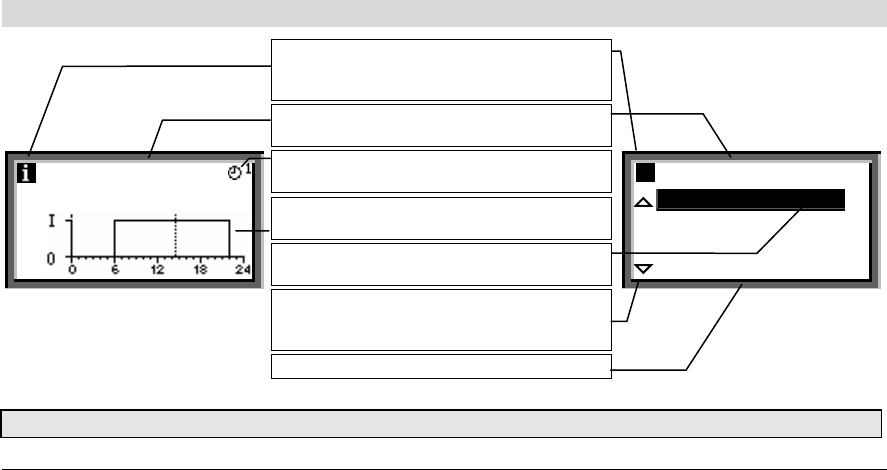

Displej
Obslužná úroveň: Čtverec zobrazuje
úroveň ve které se nacházíte (Info nebo
nastavovací úroveň)
Název menu: První řádek zobrazuje menu
,ve kterém se nacházíte
Symbol názvu menu: Grafické zobrazení
menu ,ve kterém se nacházíte
Pomocný obrázek / vizualizace: Zobrazení
a nastavení (např. body zapnutí a vypnutí)
Pozice kurzoru: Inverzní řádek indikuje, že
je kurzor na této pozici
Časový program 1
Sobota
Hlavní menu
Časový program 1…
Vstupy…
Kontrola Dat…
Bloky zařízení…
Rolovací šipky: Šipky znázorňují, že se
nachází více obslužných řádku nahoře nebo
dole
Tečky: 3 tečky (...) následuje podmenu
Další informace poskytované ve formě obrázků jsou například uvítací obrázek a okna pro nastavení hodnot.
