Czy chcesz wyświetlić rejestrowane wartości pomiarowe?
Menu Pobranie danych… umożliwia wyświetlenie danych dla
4 zmiennych pomiarowych (Kanał rejestracji 1…4). Funkcja
rejestracji umożliwia wyświetlenie zmian (trendów)
wielkości pomiarowych z ostatnich 8 minut, ostatnich 8
godzin, ostatnich 24 godzin albo ostatnich 6 dni.
Wyświetlenie wykresu zmian wielkości pomiarowej:
1. Wybierz menu Pobranie danych….
2. Wybierz wymagany Kanał rejestracji 1…4 albo zmienną
pomiarową podając nazwę; wyświetli się 24-godzinny
obraz dla bieżącego dnia.
Nawigacja między obrazami:
1. Podczas obracania pokrętłem OK w kierunku
przeciwnym do wskazówek zegara obraz cofa się o 1
dzień do tyłu, i na odwrót.
2. Startując od bieżącego obrazu 24-godzinnego można
przejść do obrazu ostatnich 8 godzin obracając
pokrętłem OK w kierunku zgodnym ze wskazówkami
zegara. Ponowne obracanie pokrętłem OK w kierunku
zgodnym ze wskazówkami zegara spowoduje
przejście do obrazu ostatnich 8 minut. Obracanie
pokrętła w kierunku przeciwnym do wskazówek
zegara spowoduje powrót do poprzednich obrazów.
3. Naci
śnięcie przycisku ESC spowoduje powrót do
poprzedniego menu.

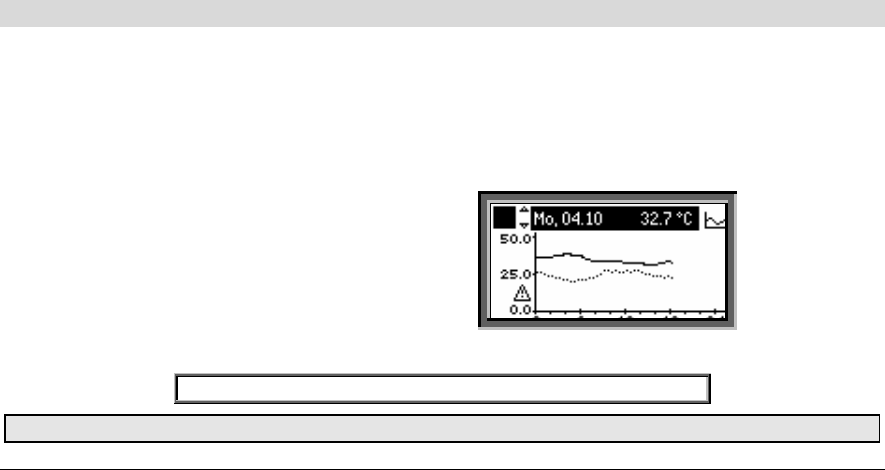

Obraz zmian (trendu) wielkości pomiarowej
prezentowany jest w następujący sposób:
Ścieżka: Witamy > Menu główne > Pobranie danych… > Kanał rejestracji 1…4
Aby ta funkcja była dostępna, niezbędne jest odpowiednie skonfigurowanie sterownika RMS705 w czasie uruchamiania instalacji.
