User Manual

7/16
Siemens Raumtemperaturregler mit LCD N3067de
Building Technologies 2014-10-14

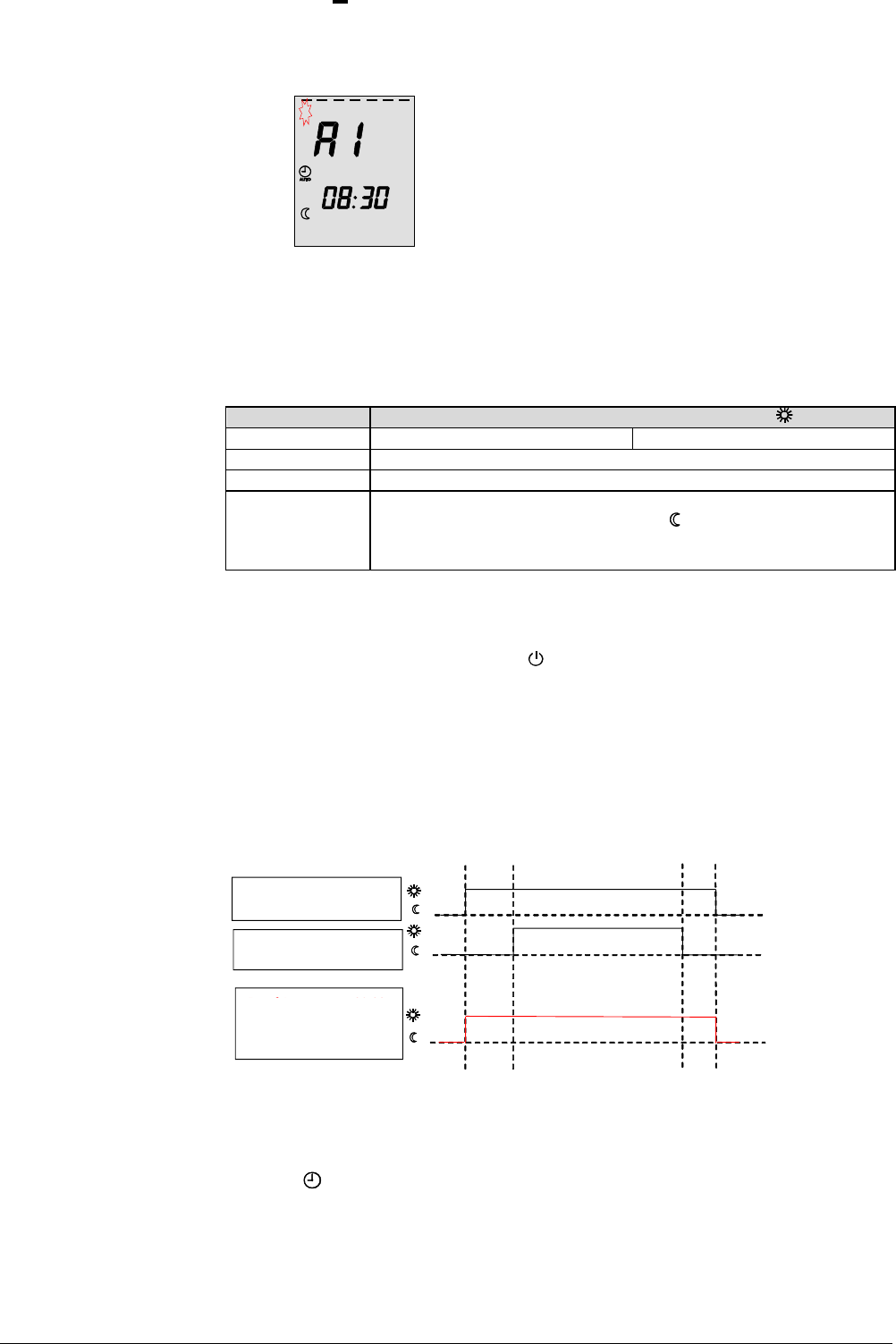

Das Symbol
1
blinkt. Um die einzelnen Wochentage anzuwählen und zum nächsten
Tag zu gehen, ist die + oder – Taste zu drücken. Die Einstellung für die aktuelle
Schaltuhr ist durch Drücken der Taste ok zu bestätigen, worauf die nächste Schaltuhr
erreicht wird.
1
Der Regler verlässt den Betrieb zum Einstellen der programmierbaren Schaltuhren,
wenn während 20 Sekunden keine Taste gedrückt wird. Alle nach dem letzten Drücken
der Taste ok vorgenommenen Einstellungen werden nicht gespeichert.
Um die 8 Schaltuhren hintereinander anzuschauen, ist die Taste Prog zu drücken.
Die Schaltuhren A1…A4 haben folgende Werkeinstellungen:
Tag/e
Zeiten, wenn der Regler sich in Normalbetrieb
befindet
Mo (1) – Fr (5) 06:30 – 08:30 (A1) 17:30 – 22:30 (A2)
Sa (6) 08:00 – 23:00 (A3)
So (7) 08:00 – 22:30 (A4)
- Während den übrigen Zeiten befindet sich der Regler im
Economy-Betrieb (Energiesparbetrieb)
- Die Schaltuhren A5…A8 sind frei verfügbar und haben keine
Werkeinstellungen
Die Einstellungen dieser Schaltuhren können geändert werden, um individuellen
Anforderungen gerecht zu werden. Die Werkeinstellungen können jederzeit
wiederhergestellt werden:
1. Den Regler auf Betriebsbereitschaft
stellen.
2. Gleichzeitiges Drücken der + und – Tasten während 3 Sekunden. Innerhalb von 2
Sekunden nach Loslassen Taste Prog 2 mal drücken.
Während dieses Vorgangs erscheint auf der Anzeige “8888“.
Im zweiten Fall, oder wenn sich mehrere Schaltuhrsequenzen überschneiden, ist die
resultierende Ausgabe die ODER-Kombination der Normalbetriebsart-Zeit aller
Schaltuhren.
A1=09:00-22:00
A2=12:00-20:00
09:00
12:00
20:00 22:00
Resulting output = 09:00-
22:00
3067D02
resultierende Ausgabe
= 09:00-22:00
Die Wochenschaltuhr ermöglicht das 12-Stunden- oder das 24-Stunden-Format.
Dieses wird während der Einstellung der Uhr wie folgt gewählt:
1. Taste gedrückt halten, bis die Zeitanzeige anfängt zu blinken und dann die +
oder – Taste drücken, um die Uhrzeit einzustellen. Erscheint die aktuelle Uhrzeit im
24-Stunden-Format und es wird das 12-Stunden-Format gewünscht, so ist die +
Taste zu drücken, bis 23:59 überschritten wird, oder die – Taste, bis 00:00
überschritten wird. Umgekehrt ist vorzugehen, um zum 24-Stunden-Format
zurückzukehren.
Anschauen der
Schaltuhren
Werkeinstellungen
Wiederherstellen der
Werkeinstellungen
Überschneiden von
Schaltuhrsequenzen
Wochenschaltuhr
Einstellung der Uhr
