In Verbindung mit einem 1-stufigen Verdichter für nur Heizen oder nur Kühlen.

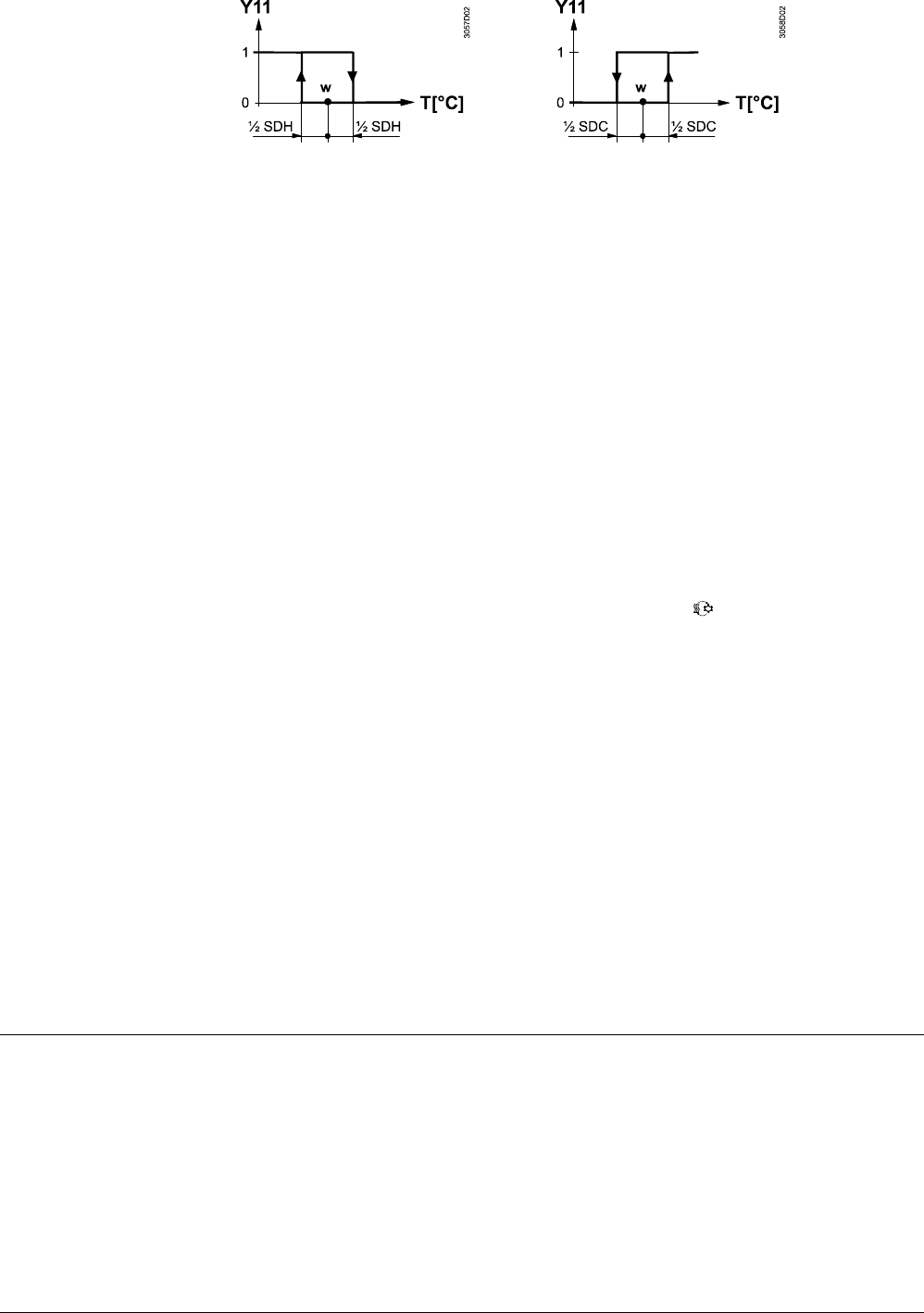

Heizbetrieb Kühlbetrieb
T[°C] Raumtemperatur SDH Schaltdifferenz “Heizen”
W Sollwert Raumtemperatur SDC Schaltdifferenz “Kühlen”
Y11 Steuerausgang “Ventil” oder “Verdichter”
Über den Steuerausgang Y11 erhält das Ventil oder der Verdichter den AUF-Befehl,
wenn
1. die gemessene Raumtemperatur um die halbe Schaltdifferenz unter (Heizbetrieb)
oder über (Kühlbetrieb) dem eingestellten Sollwert liegt, und
2. Steuerausgang Y11 länger als die “Minimale Ausschaltzeit des Ausgangs”
(Werkeinstellung 1 Minute, einstellbar über Parameter P16) nicht aktiv war.
Über den Steuerausgang Y11 erhält das Ventil oder der Verdichter den ZU-Befehl,
wenn
1. die gemessene Raumtemperatur um die halbe Schaltdifferenz über (Heizbetrieb)
oder unter (Kühlbetrieb) dem eingestellten Sollwert liegt, und
2. Steuerausgang Y11 länger als die “Minimale Einschaltzeit des Ausgangs”
(Werkeinstellung 1 Minute, einstellbar über Parameter P16) aktiv war.
Wird die Taste für die Heiz- und Kühlbetrieb-Umschaltung
gedrückt, so schaltet der
Regler von Heizen auf Kühlen um (oder umgekehrt).
Wurde der Regler auf ”Nur Kühlen” oder ”Nur Heizen” gestellt, so ist eine Umschaltung
nicht möglich (Parameter P22, Werkeinstellung ”Manuelle Umschaltung”). Auf der
Anzeige blinkt NOP, was bedeutet, dass dauerndes Kühlen oder dauerndes Heizen
eingestellt ist.
Die minimalen Einschalt- und Ausschaltzeiten des Ausgangs Y11 können über die
Parameter P15 und P16 zwischen 1…10 Minuten eingestellt werden. Werkeinstellung
ist 1 Minute. In diesem Fall wird jegliche Veränderung des Sollwerts oder der Heiz- und
Kühlbetrieb-Umschaltung sofort dazu verwendet, den Betriebszustand des Ausgangs
neu zu berechnen und Ausgang Y11 ist dann möglicherweise nicht in der Lage, die
minimale Einschalt- / Ausschaltzeit von 1 Minute einzuhalten.
Wird Parameter P15 oder P16 auf einen Wert über 1 Minute gestellt, so wird die
eingestellte minimale Einschalt- / Ausschaltzeit von Y11 auch dann eingehalten, wenn
der Sollwert oder die Umschaltung verändert wurde.
Ventilatorbetrieb
Der Ventilator läuft entweder im automatischen Betrieb oder auf der gewählten Stufe im
manuellen Betrieb. Im automatischen Betrieb hängt die Ventilatorstufe vom Sollwert
und der aktuellen Raumtemperatur ab. Erreicht die Raumtemperatur den Sollwert, so
schliesst das Ventil und der Ventilator läuft entweder auf Stufe 1 weiter oder wird
ausgeschaltet (Parameter 21, Werkeinstellung: Ventilatorstufe 1 in Totzone).
Bei temperaturabhängiger Ventilatorsteuerung schaltet der Ventilator aus (siehe
Diagramm unten). Die einzelnen Schaltdifferenzen der Ventilatorstufen können mit den
Regelparametern P08…P13 eingestellt werden.
Anwendung mit
Verdichter
EIN
AUS
Heiz- / Kühlbetrieb
Minimale Einschaltzeit
/ Ausschaltzeit des
Ausgangs Y11
