Siemens Raumtemperaturregler mit LCD N3067de
Building Technologies 2014-10-14
Anwendung
Zur Regelung der Raumtemperatur in Einzelräumen und Zonen, die
· mit 2-Rohr-Ventilatorkonvektoren geheizt oder gekühlt werden
· mittels Direktverdampfer mit Einzelverdichter gekühlt werden
Der Regler steuert
· einen 3-stufigen Ventilator
· entweder einen Ventilantrieb in einem 2-Rohr-System oder
· einen 1-stufigen Verdichter eines Direktverdampfers
Geeignet zur Verwendung in Systemen mit
· dauerndem Heiz- oder Kühlbetrieb
· manueller Heiz- und Kühlbetrieb-Umschaltung
Funktionen
· Umschaltung zwischen Heiz- und Kühlbetrieb erfolgt manuell
· Regelung auf Raumtemperatur mit Hilfe des eingebauten Temperaturfühlers
· Wahl der Betriebsart entweder mit Taste
oder Mode am Regler
· Steuerung eines 3-stufigen Ventilators (automatisch oder manuell)
· Ausgang für 2-Punkt-Ventilantrieb oder 1-stufigen Verdichter
· 8 programmierbare Schaltuhren zur Umschaltung zwischen Normalbetrieb und in
Economy (Energiesparbetrieb) (RDF410.21)
· Wahlweise mit Infrarot-Fernsteuerung und LCD mit Hintergrundbeleuchtung
(RDF310.21 und RDF410.21)
Anwendungen

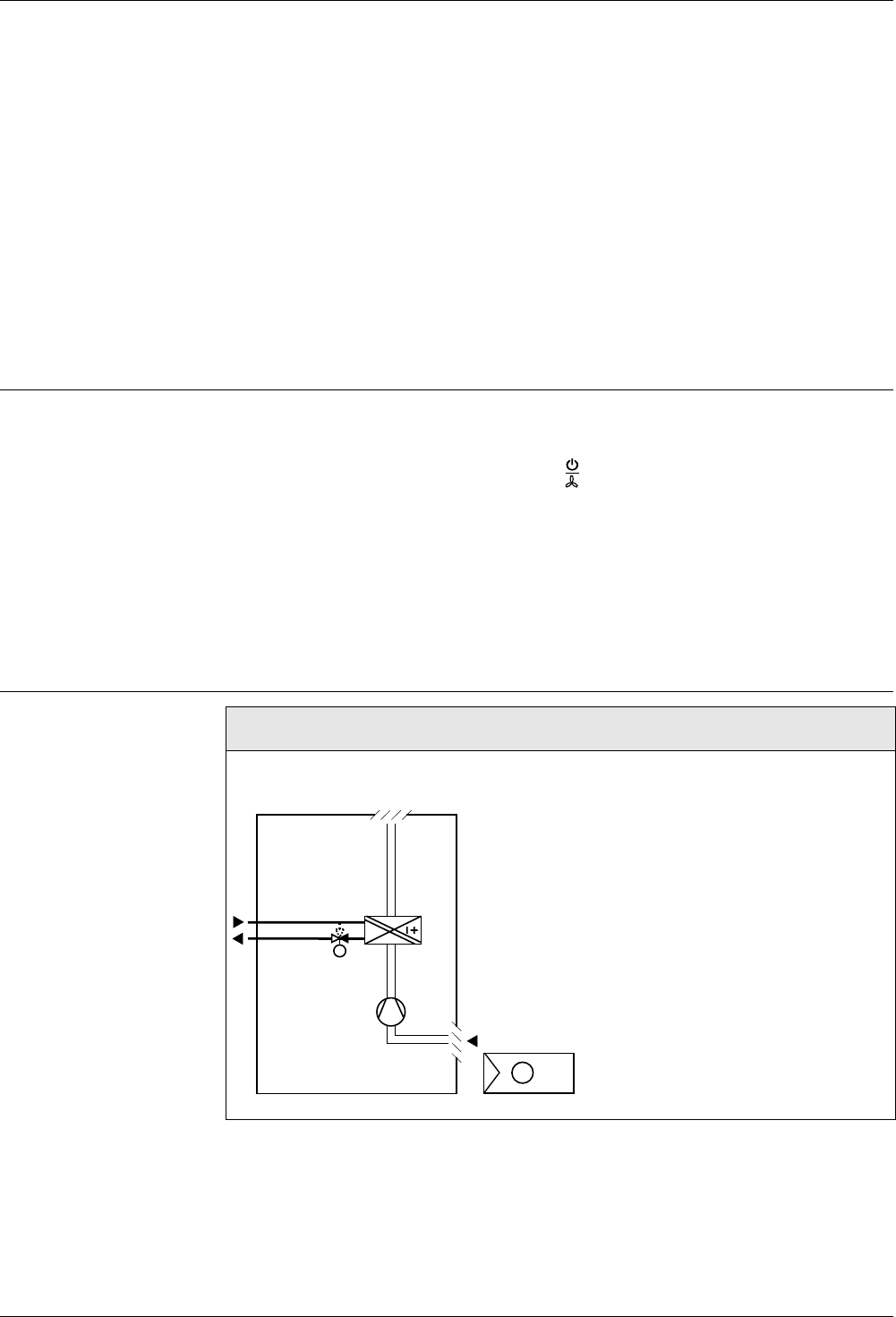

Applikation und Ausgangssignal, Diagramm
· 2-Rohr Ventilatorkonvektor ON/OFF (Heizen oder Kühlen)
3076D20
M1
V1
N1T
V1 Heiz-/Kühlventilantrieb M1 3-stufiger Ventilator
N1 Thermostat
