Siemens Raumtemperaturregler mit LCD N3067de
Building Technologies 2014-10-14
Anschlussklemmen für Drähte oder vorbereitete
Litzen 1x0.4-1.5 mm
2
Gewicht 0,17 kg
Farbe der Gehäusefront
weiss
, RAL 9003
*) Die Dokumente können unter http://siemens.com/bt/download bezogen werden.

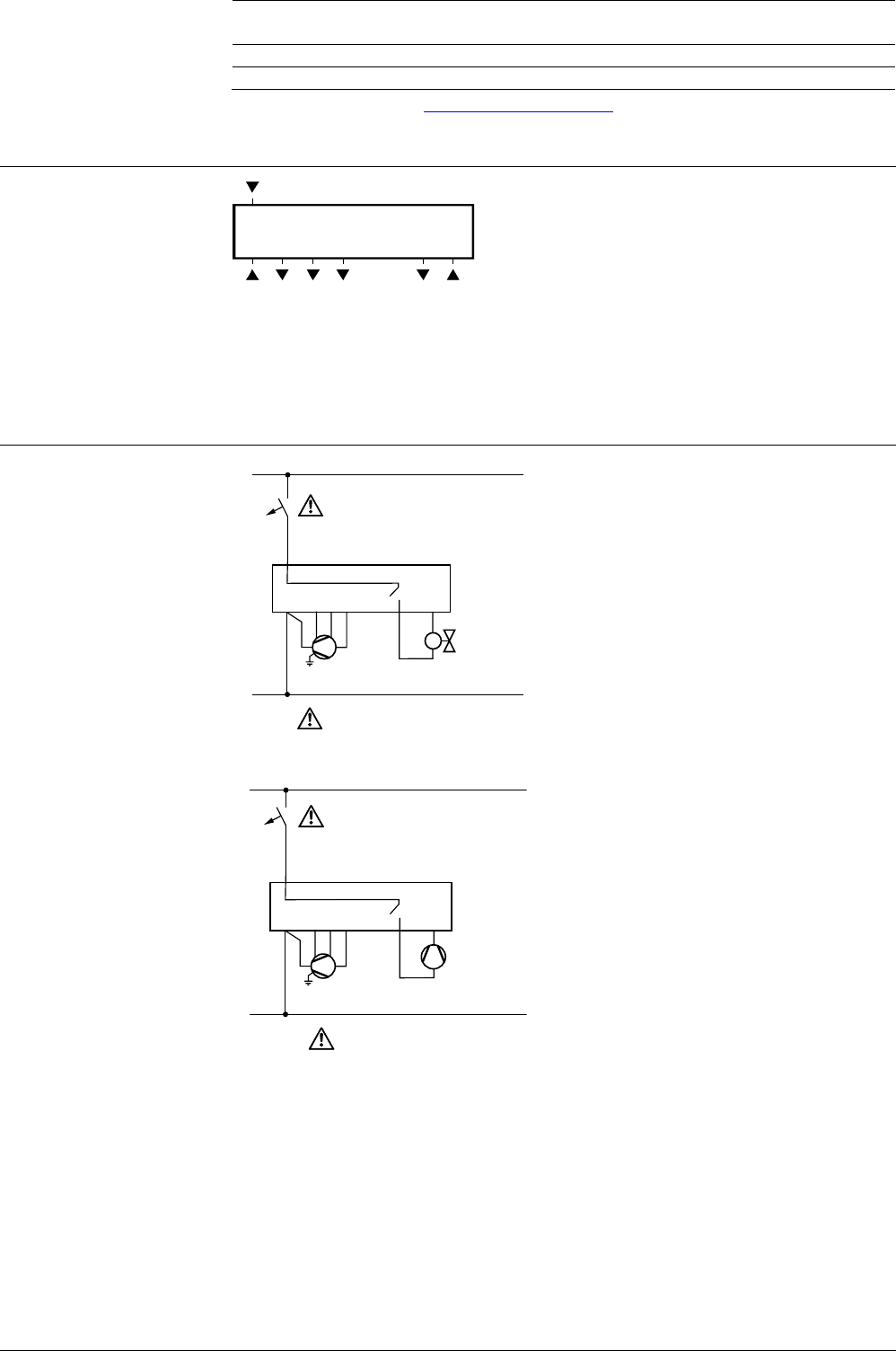

Anschlussklemmen
L
N Q1 Q2 Q3 Y11N
3057G01
AC 230 V
L, N Betriebsspannung AC 230 V
Q1 Steuerausgang “ Ventilatorstufe 1“
AC 230 V
Q2 Steuerausgang “ Ventilatorstufe 2“
AC 230 V
Q3 Steuerausgang “ Ventilatorstufe 3“
AC 230 V
Y11 Steuerausgang “Ventil” AC 230 V
(Arbeitskontakt für stromlos
geschlossene Ventile) oder Ausgang für
Verdichter
Anschlussschaltpläne
Anwendung:
2-Rohr-Ventilatorkonvektoren
L
N
10 A
L B1
M
N Q1 Q2 Q3 Y11N
4(2)A
max.
4(2)A
max.
I II III
A C 2 3 0 V
3
0
5
7
A
0
5
M1
V1
N1
AC 230 V
M1 3-stufiger Ventilator
N1 Raumtemperaturregler
RDF310... / RDF410...
V1 Zonenventil
Anwendung:
Direktverdampfer mit
Verdichter
L
N
1 0 A
L
N Q1 Q2 Q3 Y11N
4(2)A
max.
4(2)A
max.
I II III
A C 2 30 V
3
0
5
7
A
0
6
M1
C1
N1
AC 230 V
M1 3-stufiger Ventilator
N1 Raumtemperaturregler
RDF310... / RDF410...
C1 Verdichter
