User Manual

CM1N5483D / 10.1998 Siemens Building Technologies
6/8 Landis & Staefa Division
Einschaltverzögerung, einstellbar 0...300 s
Ausschaltverzögerung, einstellbar 0,5...30 min
Bewegungserfassung
Optik Fresnel-Linse
Fühlerelemente 4 pyroelektrische Sensoren
Empfindlichkeit typ. 25 cm Körperbewegung
Erfassungswinkel 360° volumetrisch
Überwachungsbereich
für sitzende Personen 5 x 5 m (Montagehöhe 2,5 m)
7 x 7 m (Montagehöhe 3 m)
für gehende Personen 8 x 8 m (Montagehöhe 2,5 m)
10 x 10 m (Montagehöhe 3 m)
Umweltbedingungen
Betrieb nach IEC 721-3-3
Klimatische Bedingungen Klasse 3K5
Temperatur 0...50 °C
Feuchte <95 % rel. F.
Transport nach IEC 721-3-2
Klimatische Bedingungen Klasse 2K3
Temperatur −25...+70 °C
Feuchte <95 % rel. F.
Mechanische Bedingungen Klasse 2M2
Lagerung nach IEC 721-3-1
Klimatische Bedingungen Klasse 1K3
Temperatur −25...+70 °C
Feuchte <95 % rel. F.
Elektromagnetische Verträglichkeit
Störaussendung EN 50 081-1
Störfestigkeit EN 50 082-1
-Konformität nach
EMV-Richtlinie 89/336/EWG
Niederspannungsrichtlinie 73/23/EWG und 93/68/EWG
Produktenormen
Schalter für Haushalt und ähnliche ortsfeste
elektrische Installationen EN 60 669-1
Gehäuseschutzart IP 50 nach EN 60 529
Klemmenanschluß, schraubenlos max. 2,5 mm
2
Masse (Gewicht) 0,228 kg
NNQ14 Q23 Q24
L
t1
t2
230 V
5482G01
max. 2 A (230 V )
min. 5 mA (5 V )
L, N Betriebsspannung AC 230 V
t1 HLK-Einschaltverzögerung, einstellbar von 0...300 s (mit Notstellfunktion)
t2 HLK-Auschaltverzögerung, einstellbar von 0,5...30 min
Q14, N Steuerausgang «Beleuchtung»
Q23, Q24 Steuerausgang «HLK»

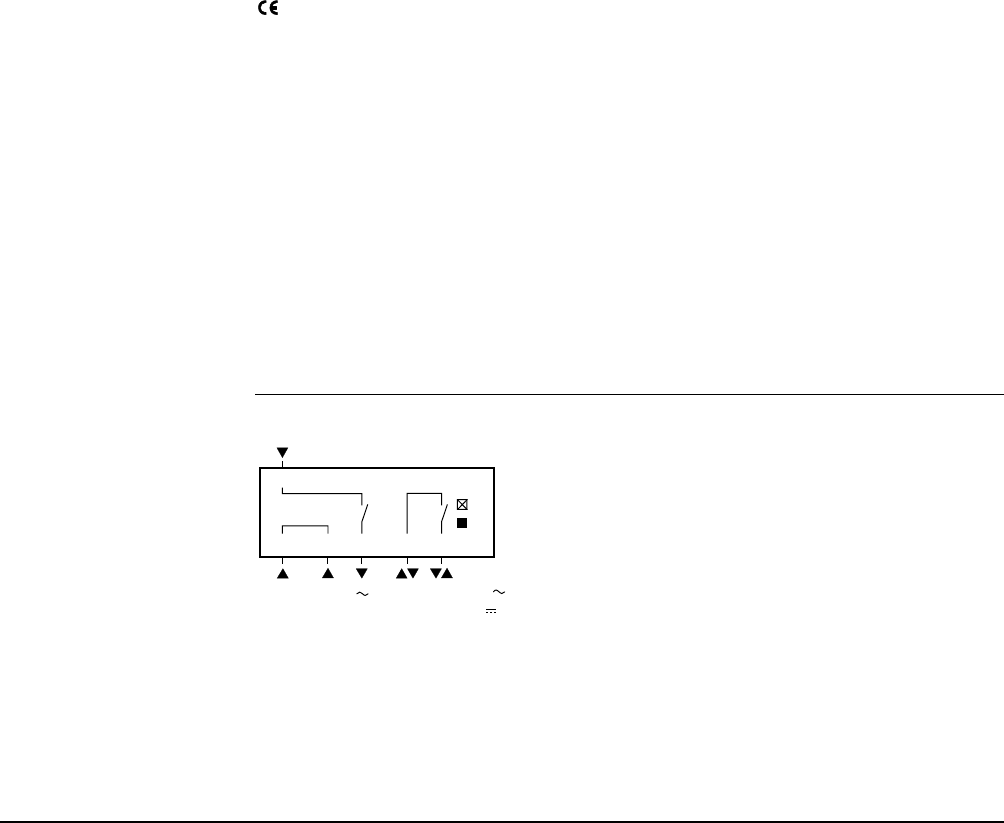

Schaltpläne
Geräteschaltplan
