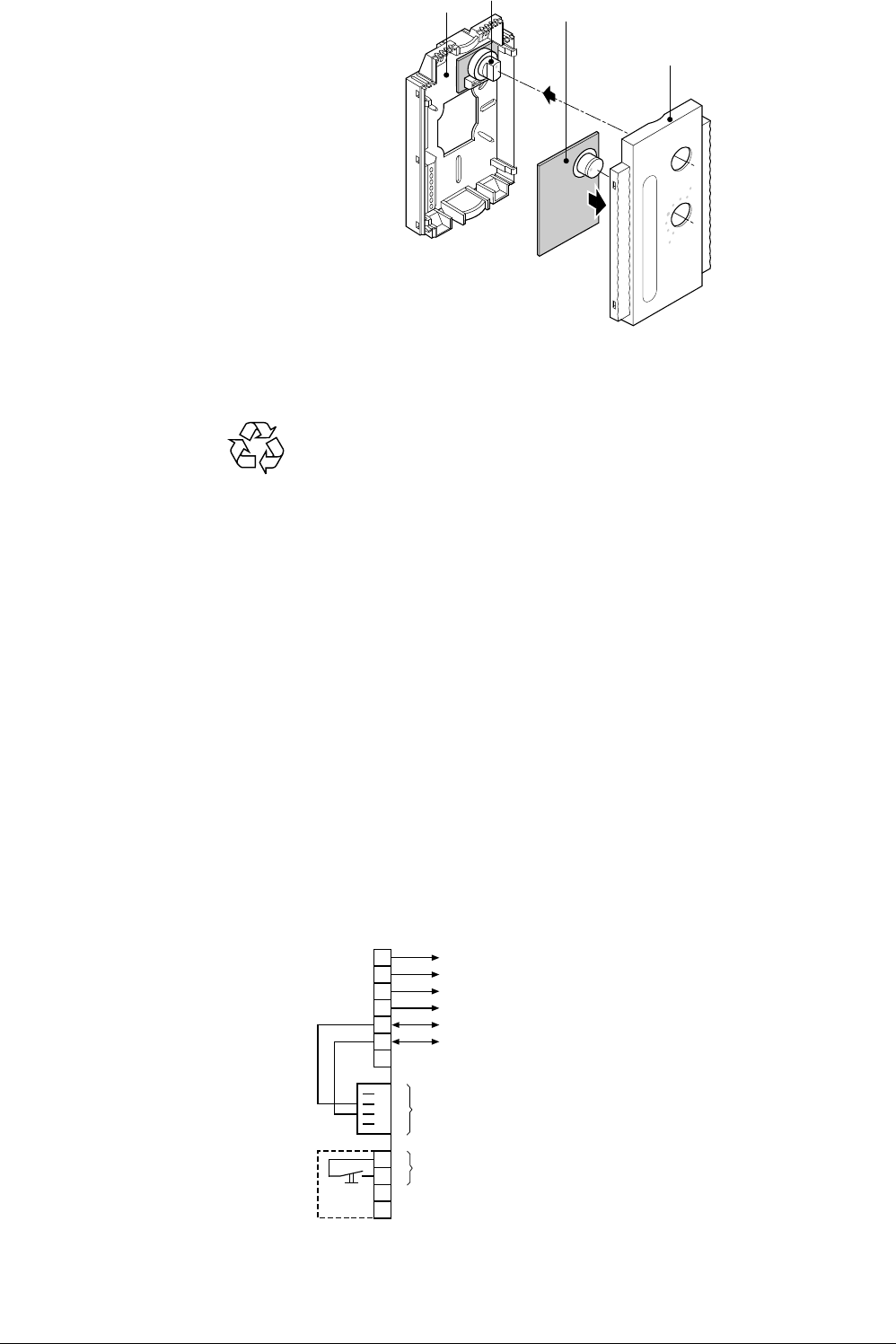

Ausführung

Geräteboden PB3/C1, bestehend aus:

1 Geräteboden mit 7 Anschlussklemmen

2 Schalterbaugruppe mit Anschlussklemmen.

Die Befestigung der Baugruppe erfolgt durch eine Schnappmechanik.

Nicht sichtbar: Transparente, rezyklierbare Abdeckhaube (PET) zum Schutz

des Gerätebodens sowie als Berührungsschutz der Anschlussklemmen

während der Bauphase.

Elektronik-Einheit PBAS/C1, bestehend aus:

3 Elektronik-Leiterplatte mit Drehknopf für Sollwertverstellung

4 Gerätedeckel

Montage

Dem Gerät liegt eine Montageanleitung bei (Nr. 35642).

Das Raumbediengerät kann auf eine Unterputzdose oder direkt auf die

Wand geschraubt werden.

Falls der integrierte Temperaturfühler verwendet wird, ist zu beachten:

• Montage in der Aufenthaltszone auf ca. 1,5 m Höhe und mindestens

0,5 m von der nächsten Wand entfernt

• Nicht direkter Sonnenbestrahlung aussetzen

• Nicht an einer Aussenwand, in Nischen und Gestellen, hinter Vorhängen

oder in der Nähe von Kaminen, Türen und Lampen montieren.

Siehe Blatt 1659 für Abmessungen und weitere Montagehinweise.

Klemmenbelegung

Raumtemperaturfühler

Raumtemperaturfühler (SGND)

Sollwertschiebung (SGND)

Sollwertschiebung

Service-Bus (SGND)

Service-Bus (PB-Service)

Service-Stecker (FCC-Telefonstecker)

Verwendung nur mit PRONTO IRC

60156

frei verfügbarer Schaltkontakt AC 230 V / 6 (2) A

∆w

60176

III

PBAS/C1
