Building Technologies Stetige Regelventile PN 16 mit Magnetantrieb CA2N4741de
HVAC Products 2018-02-14
Anschlussschaltplan
Siehe Datenblatt N4591 für die Anschlussgehäuse ZM…

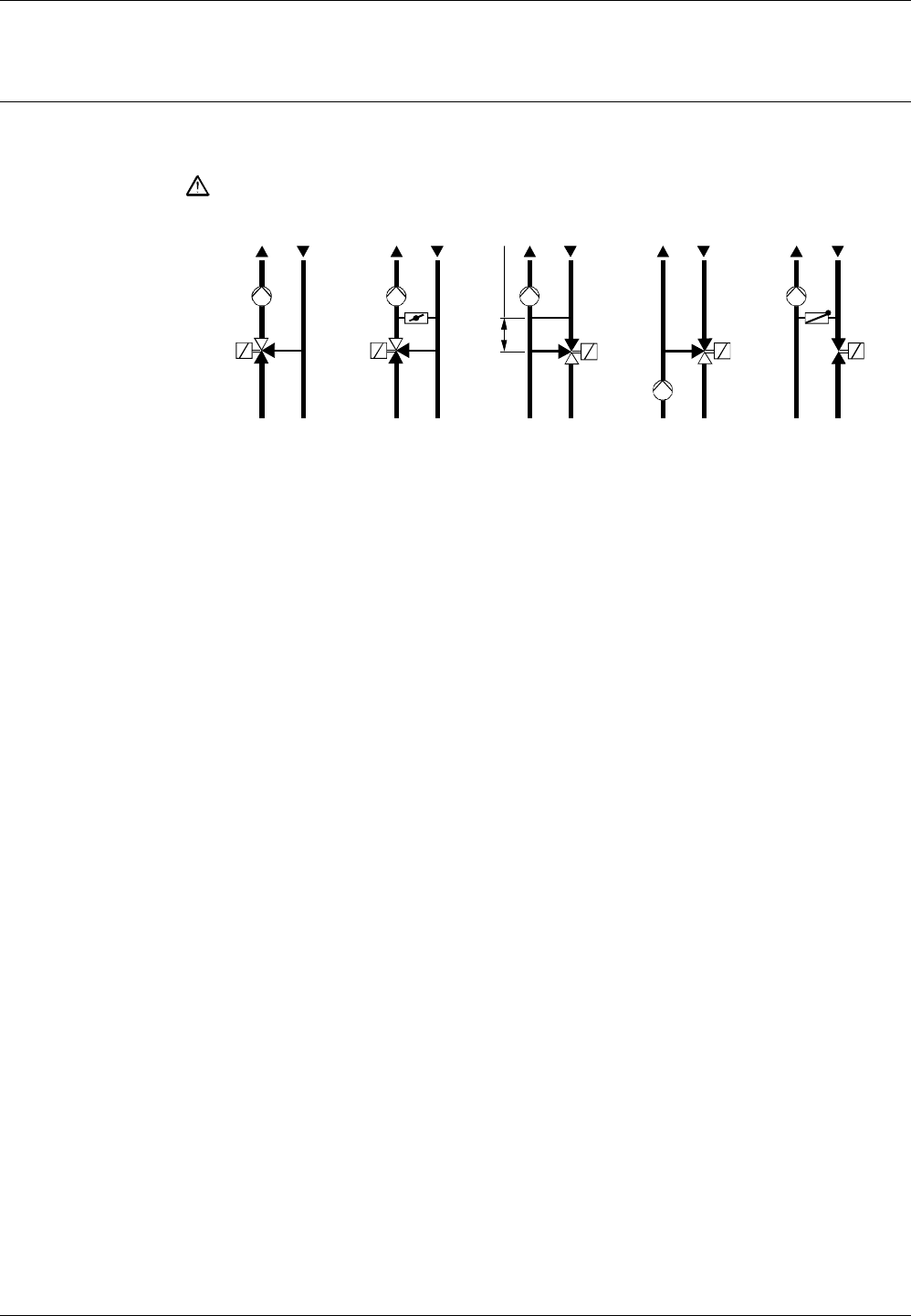

Anwendungsbeispiele
Die hier gezeigten Beispiele sind Prinzipschemas ohne installationsspezifische
Details.
Das Ventil darf nur als Misch- oder Durchgangsventil eingesetzt werden, nicht als
Verteilventil. Durchflussrichtung beachten!
2
1
B
3
2
1
A
3
2
1
C D E
3
10 x DN [min. 0.5 m]
47 41Z02
3
2
1
1
3
A Beimischschaltung
B Beimischschaltung mit Bypass
(Fussbodenheizung)
C Einspritzschaltung
D Umlenkschaltung
E Einspritzschaltung mit Durchgangsventil
Hydraulische
Schaltungen
Vorsicht
