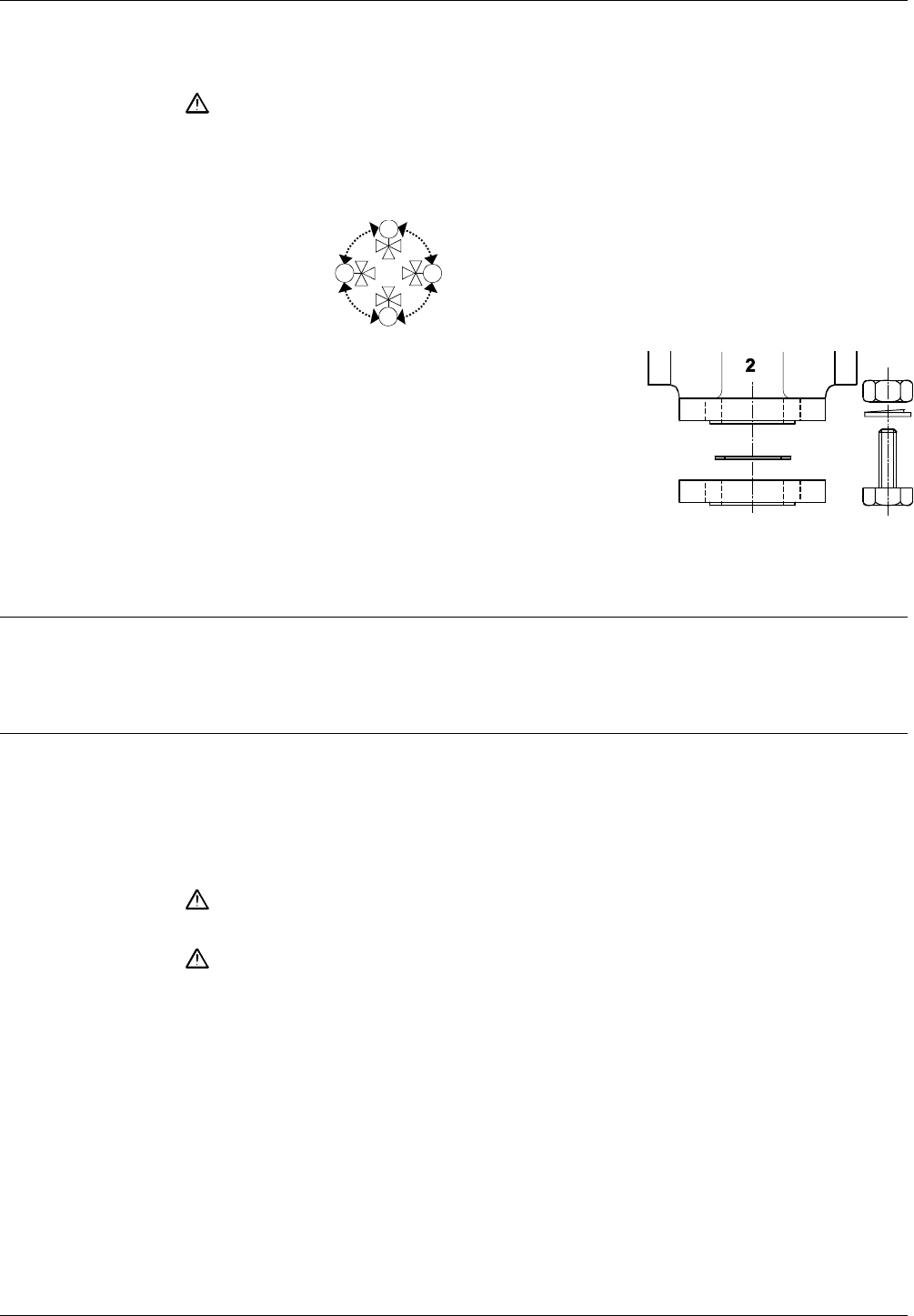

Montagehinweise
Die Montageanleitung liegt der Verpackung bei:
Nr. 35582 (Ventil)
Nr. 35541 (Anschlussgehäuse ZM…)
Das Ventil darf nur als Misch- oder Durchgangsventil eingesetzt werden, nicht als
Verteilventil. Durchflussrichtung beachten!
Vor dem Ventil sollte ein Schmutzfänger eingebaut werden. Dadurch wird die
Funktionssicherheit des Ventils erhöht.
Beliebig
47 41Z 03
Die Ventile werden als Dreiwegventile geliefert,
können aber auch als Durchgangsventile verwendet
werden.
Der Eingang «2» wird dazu mit dem Zubehör
Z155/... verschlossen. Dieses ist gesondert zu
bestellen. Das Zubehör enthält Blindflansch,
Dichtung, Schrauben, Federringe und Muttern.
DN15…DN32 Blindflansch (Z155/15F…Z155/32F)
DN40…DN50 Blindflansch (Z155/40…Z155/50)
4741Z01
Installationshinweise
Der Stellantrieb darf nicht durch die Wärmeisolation umhüllt sein.
Elektrische Installation: siehe «Anschlussklemmen» bzw. «Anschlussschaltplan»
Wartungshinweise
Die Ventile und Antriebe sind wartungsfrei.
Die reibungsarme und robuste Konstruktion erübrigt einen periodischen Service und
gewährleistet eine lange Lebensdauer.
Der Ventilstössel ist nach aussen durch eine wartungsfreie Stösseldurchführung
abgedichtet.
Das Anschlussgehäuse darf nicht bei angelegter Spannung aufgesteckt oder
abgenommen werden.
Bei Betriebszuständen im Grenzbereich der Einsatzdaten wird der Antrieb heiss,
es besteht jedoch keine Verbrennungsgefahr. Es ist ein minimaler Wandabstand
einzuhalten, siehe «Massbilder».
Vorsicht
Montagelage
Verwendung als
Durchgangsventile
Warnung
Warnung
