User Manual

CA1N1879D / 11.1998 Siemens Building Technologies
4/4 Landis & Staefa Division
Stromversorgung nur mit Schutzkleinspannung (SELV, PELV)
Speisespannung (Eingang) AC 24 V
– max. Spannungstoleranz ± 15 %
Leistungsaufnahme 1 VA
Eingang für Fühlersignal FA-H3
2-Punkt-Ausgang potentialfreier Umschaltkontakt DC 24 V, 1 A
Anzeige bei Fühlerbetauung LED leuchtet
Anschlusskemmen Schraubklemmen für 2,5 mm
2
Draht
Schutzklasse III
Schutzart IP50 nach IEC529
Allgemeine Umgebungsbedingungen nach DIN-IEC 68-2-1/2
– Betriebstemperatur 0 ... 70 °C
– Lagerungs-, Transporttemperatur – 25 ... 70 °C
Gewicht 0,03 kg
Abmessungen 56 x 22 x 18 mm
Konform mit CE -Anforderungen
50247A
1
2
3
4
5
6
7
8
SGND
EHO
NS
LS
SGND
X1
Speisespannung AC 24 V
Fühlersignal vom FA-H3
alle Massangaben in mm
50246A
8
7
6
5
4321
NS
LS
X1
22
18
FU-IH3
55
SGND
LED

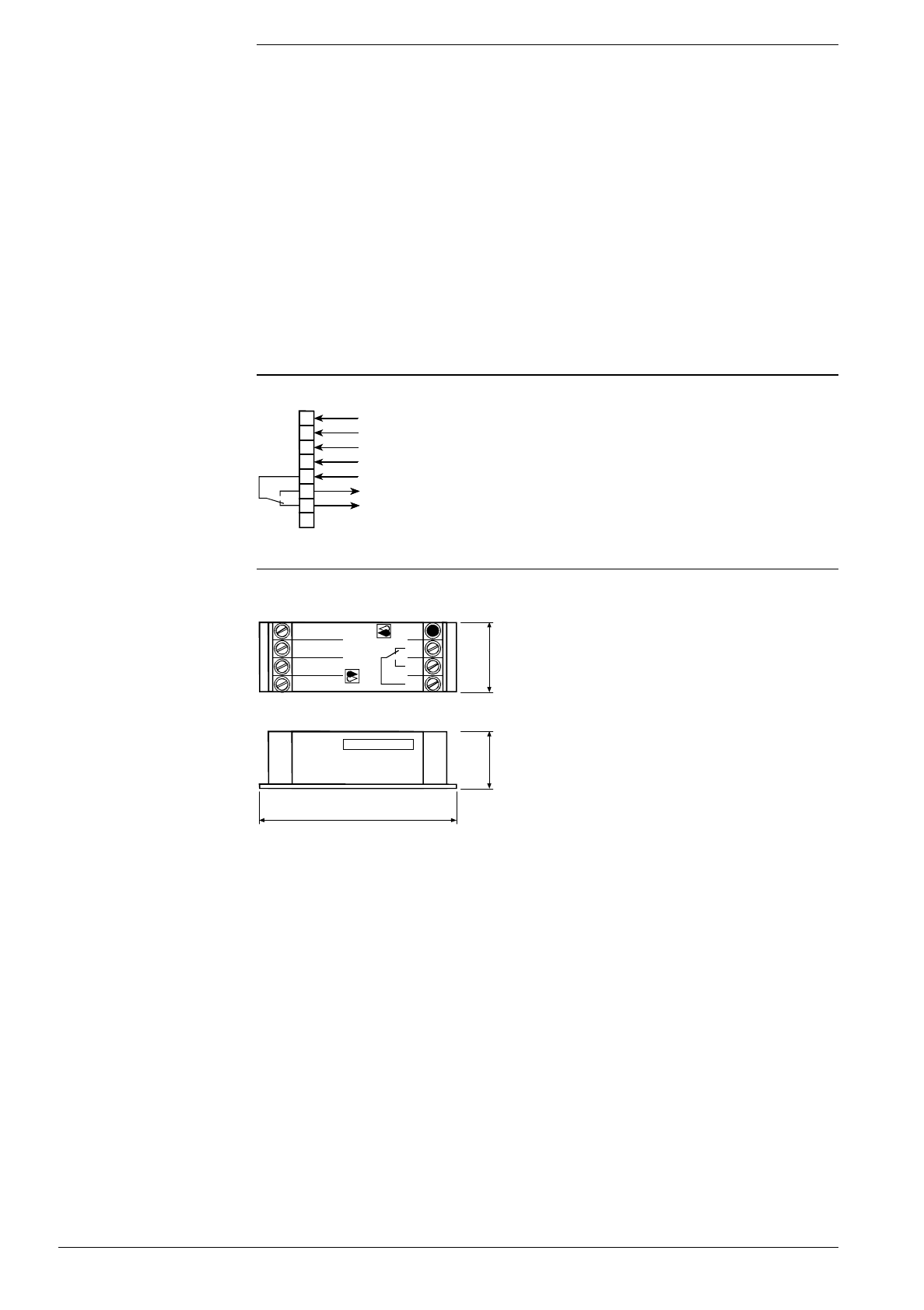

Technische Daten
FU-IH3
Anschlussklemmen
FU-IH3
Massbilder FU-IH3

1998 Siemens Building Technologies AG
