User Manual

Siemens Building Technologies CA1N1879D / 11.1998
Landis & Staefa Division 1/4
1
879
Taupunktfühler
und Signalkonverter

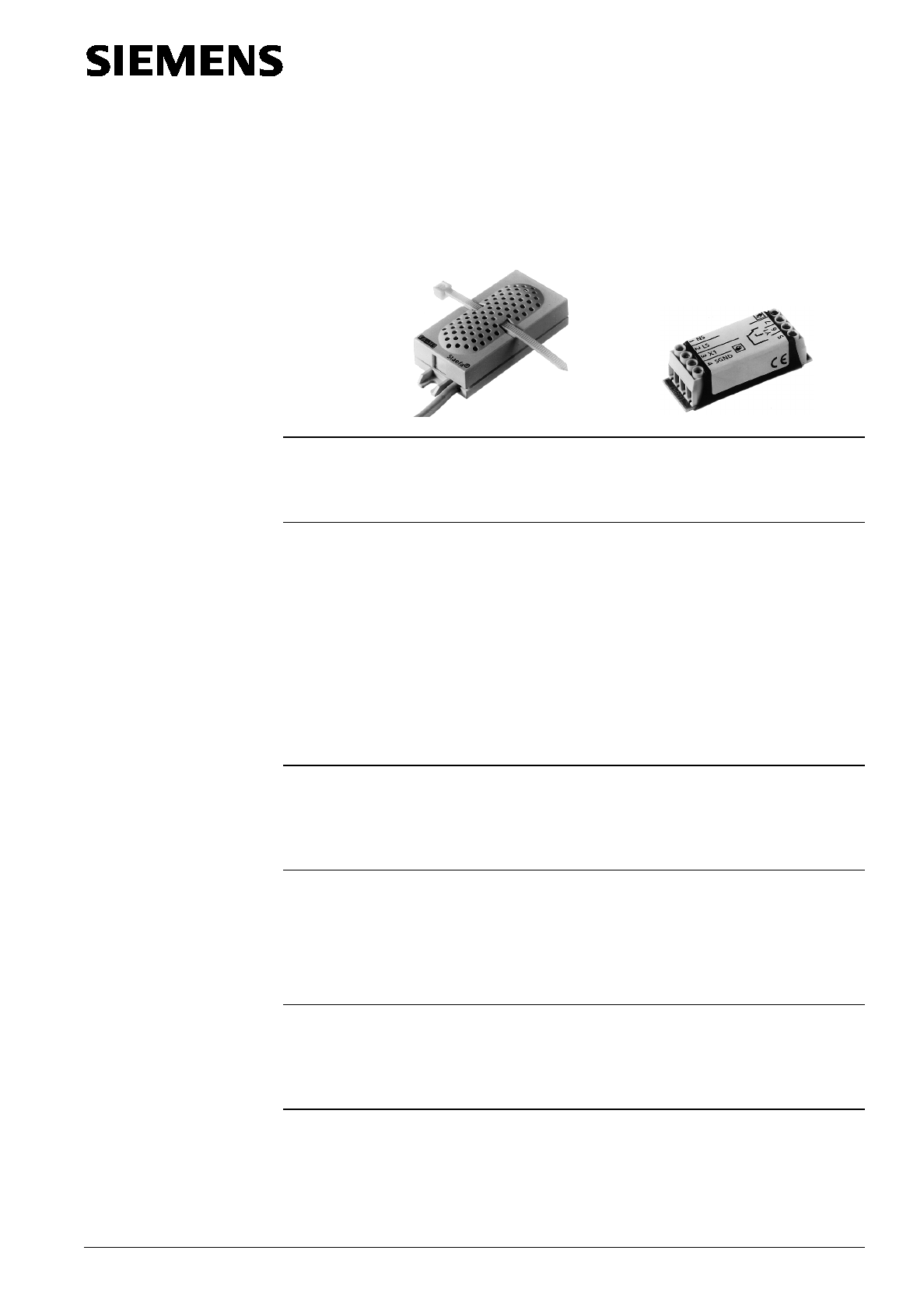

FA-H3
FU-IH3
FA-H3
FU-IH3
Taupunktfühler zur Detektion von Betauung an Kühldecken.
•
Direkter Anschluss an PRONTO IRC-Einzelraumregler PRT-H3
•
Anschluss an andere Regler mit dem Signalkonverter FU-IH3 möglich
Der Taupunktfühler FA-H3 wird eingesetzt, um eine Betauung der Kühldecken-Ober-
fläche zu verhindern. Bei Auftreten von Betauung wird die Kaltwasserzufuhr sofort
unterbrochen. Der Taupunktfühler erfüllt eine NOT-AUS -Funktion im Einzelraum.
Wichtig : Es wird empfohlen, nebst dem Taupunktfühler FA-H3
immer eine Taupunktüberwachung zu installieren!
Für den störungsfreien Betrieb der Kühldecke muss nebst dem Taupunktfühler immer
eine zentrale aktive Taupunktüberwachung installiert werden. Das bedeutet, dass die
Vorlauftemperatur für das ganze Gebäude bzw. für einen Gebäudeteil auf der Basis der
Taupunkttemperatur eines Referenzraumes, der Rückluft oder der Aussenluft geregelt
wird.
Der Taupunktfühler FA-H3 enthält ein Sensorelement, dessen elektrischer Widerstand
von der Feuchte abhängt und bei Betauung stark ändert. Diese Widerstandsänderung
wird im PRONTO-Regler PRT-H3 direkt ausgewertet.
Bei Verwendung anderer Regler ist der Signalkonverter FU-IH3 nötig.
Der Taupunktfühler FA-H3 und allenfalls der Signalkonverter FU-IH3 müssen separat
bestellt werden. Ein Kabelbinder ist dem Fühler beigepackt.
Bei einer Bestellung sind Stückzahlen, Namen und Typenbezeichnungen anzugeben.
Beispiel:
1 Taupunktfühler FA-H3
und
1 Signalkonverter FU-IH3
Für PRONTO IRC -Regler PRRA, PRRB, PRU..., PRFB-A oder PRFB-V sowie PRT/F
oder andere Regler ist der Signalkonverter FU-IH3 zu verwenden. Im FU-IH3 wird die
Widerstandsänderung des FA-H3 in ein EIN–AUS Signal umgewandelt und erst dann
dem Regler zugeführt.
Der Taupunktfühler FA-H3 ist aufgebaut aus folgenden Teilen:
–
Kunststoffgehäuse mit eingebautem Fühlerelement und Anschlusskabel.
–
Kabelbinder zur Befestigung des Fühlers an einem Rohr.
Er ist vorbereitet für die Montage auf Kühldeckenoberflächen mittels 2 Schrauben.
Anwendung
Funktionen
Bestellung
Gerätekombination
Ausführung
