Allgemeine
Umgebungsbedingungen
Betrieb
EN 60721-3-3
Transport
EN 60721-3-2
Lagerung
EN 60721-3-2
Klimatische Bedingungen Klasse 3K3 Klasse 2K3 Klasse 2K3
Temperatur 1...50 °C -25...+70 °C -25...+70 °C
Feuchte
5...85 % r.F. < 95 % r.F. < 95 % r.F.
Anschlusskabel
Kabel SFP21/18
AC 230 V
SFP71/18
AC 24 V
Kabelfarbe Anschluss Kabelfarbe Anschluss
Betriebsspannung braun L rot G
2-adrig blau N schwarz G0
Hilfsschalter ASC2.1/18 schwarz / rot Eingang schwarz / rot Eingang
(optional) schwarz / blau Ruhekontakt schwarz / blau Ruhekontakt
3-adrig schwarz / rosa Arbeitskontakt schwarz / rosa Arbeitskontakt

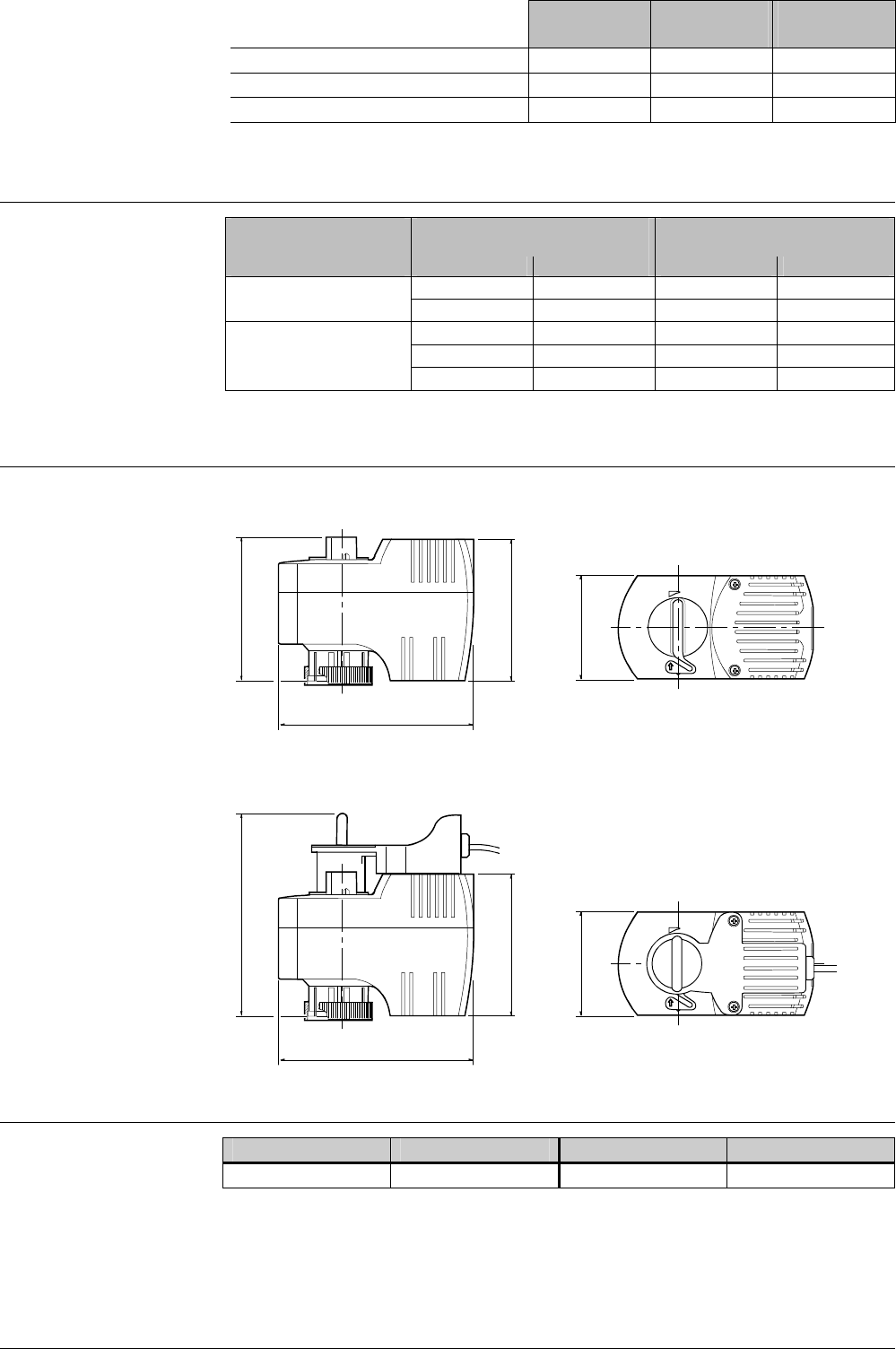

Massbilder
Alle Masse in mm
01466
80
79,7
112
01467
58
Antriebe ohne
Hilfsschalter
SFP21/18, SFP71/18
Antr
iebe mit
Hilfsschalter
SFP21/18, SFP71/18
mit ASC2.1/18
01687
106
79,7
112
01688
58
Revisionsnummern
Typ Gültig ab Rev.-Nr. Typ Gültig ab Rev.-Nr.
SFP21/18
H
SFP71/18
H
6/6
