User Manual

3/6
Siemens Building Technologies Elektromotorische Stellantriebe CA1N4856de
HVAC Products 20.04.2011
Projektierungshinweise
Die zulässigen Temperaturen sind zu beachten, siehe Kapitel "Technische Daten",
Seite 5.
• Der Stellantrieb darf nur mit Wechselspannung (AC 230 V für SFP21/18 und AC 24V
für SFP71/18) betrieben werden.
• Phasenschnitt- und pulsdauermodulierte Signale sind nicht zulässig.

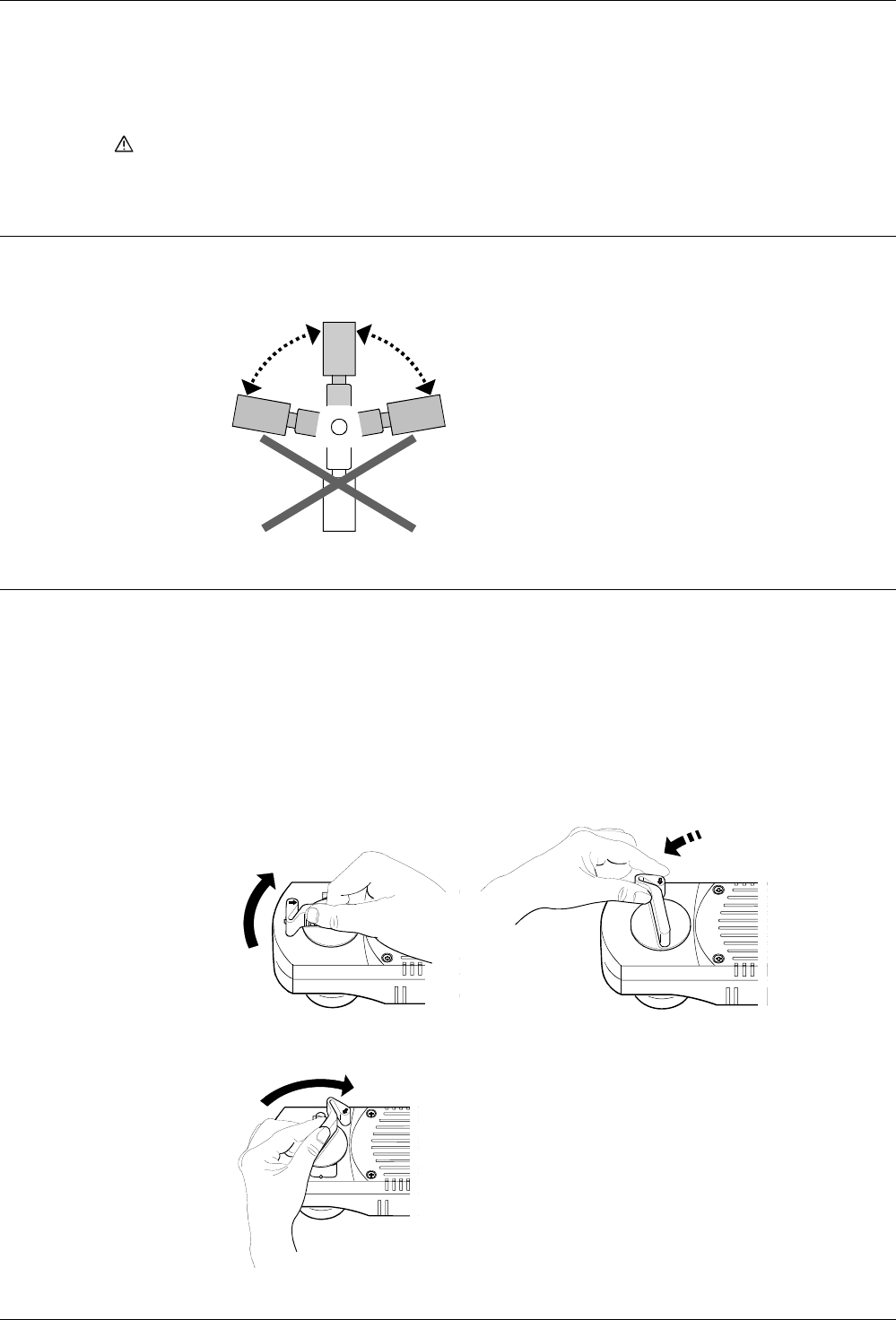

Montagehinweise
Die Montageanleitung liegt der Verpackung bei. Der Stützring AL50 ist vorgängig auf
das V..P47.. Ventil zu montieren.
85° 85°
Inbetriebnahmehinweise
• Verdrahtung prüfen
• Funktionskontrolle des Stellantriebes und des eventuell eingebauten Hilfsschalters
durchführen.
Mit einem Handgriff auf dem Stellantrieb kann das Ventil manuell geöffnet und bei etwa
90 % Ventilöffnung eingeklinkt werden; bei Aufnahme des elektrischen Betriebes klinkt
er automatisch wieder aus.
Ventil manuell öffnen Hebel bei etwa 90 % Ventilöffnung einklinken
01600
01602
Hebel manuell ausklinken
01601
Hebel bis zum Anschlag drehen und loslassen
Elektrischer Anschluss
Vorsicht
Montagelagen
Betrieb
Handverstellung
