SIMATIC ET 200eco PN50
SIMATIC ET 200eco PN
Blockperipherie in IP65/66/67 mit PROFINET-Anbindung
SIMATIC ET 200eco PN ist die neue, robuste und platz-
sparende Blockperipherie in IP65/66/67. Die Anbindung an
PROFINET erfolgt mit 100 MBit/s.
Durch das vollvergossene Zinkdruckgehäuse ist die ET 200eco
PN mechanisch sehr robust und resistent gegen Vibrationen,
Staub, Öl oder Feuchtigkeit. Daher kann sie direkt an der Ma-
schine montiert werden.
Der PROFINET-Anschluss mit 2-Port-Switch ist in jedes Modul
integriert und erlaubt eine flexible Erweiterung in Linien- und
Sternstrukturen.
Die SIMATIC ET 200eco PN ist das Produkt für den Trend im
Markt, dass Peripherie vom Schaltschrank in die Maschinen-
lücken wandert.
Aufbau
Sensoren und Aktoren sowie Energie und Bus werden über die
robuste M12-Anschlusstechnik angeschlossen. ET 200eco PN
steht in zwei verschiedenen Gehäuseformen zur Verfügung:
• Module mit 4 x M12 Anschluss in langer und schmaler
Bauform (30 x 200 x 37 mm)
• Module mit 8 x M12 Anschluss in kurzer und breiter
Bauform (60 x 175 x 37 mm)
Modulspektrum
1) 2)
Für ET 200eco PN steht ein umfassendes und abgestuftes Modulspektrum zur Verfügung. Dazu gehören digitale Module mit bis
zu 16 Kanälen (Ein- oder Ausgänge), dabei ein parametrierbares 8-kanaliges Modul. Weiterhin sind analoge Module (Strom,
Spannung, Widerstandsthermometer, Thermoelement), ein IO-Link Mastermodul und ein Lastspannungsverteiler verfügbar.
Die Module können
frontal oder um
90 Grad seitlich
gedreht montiert
werden.

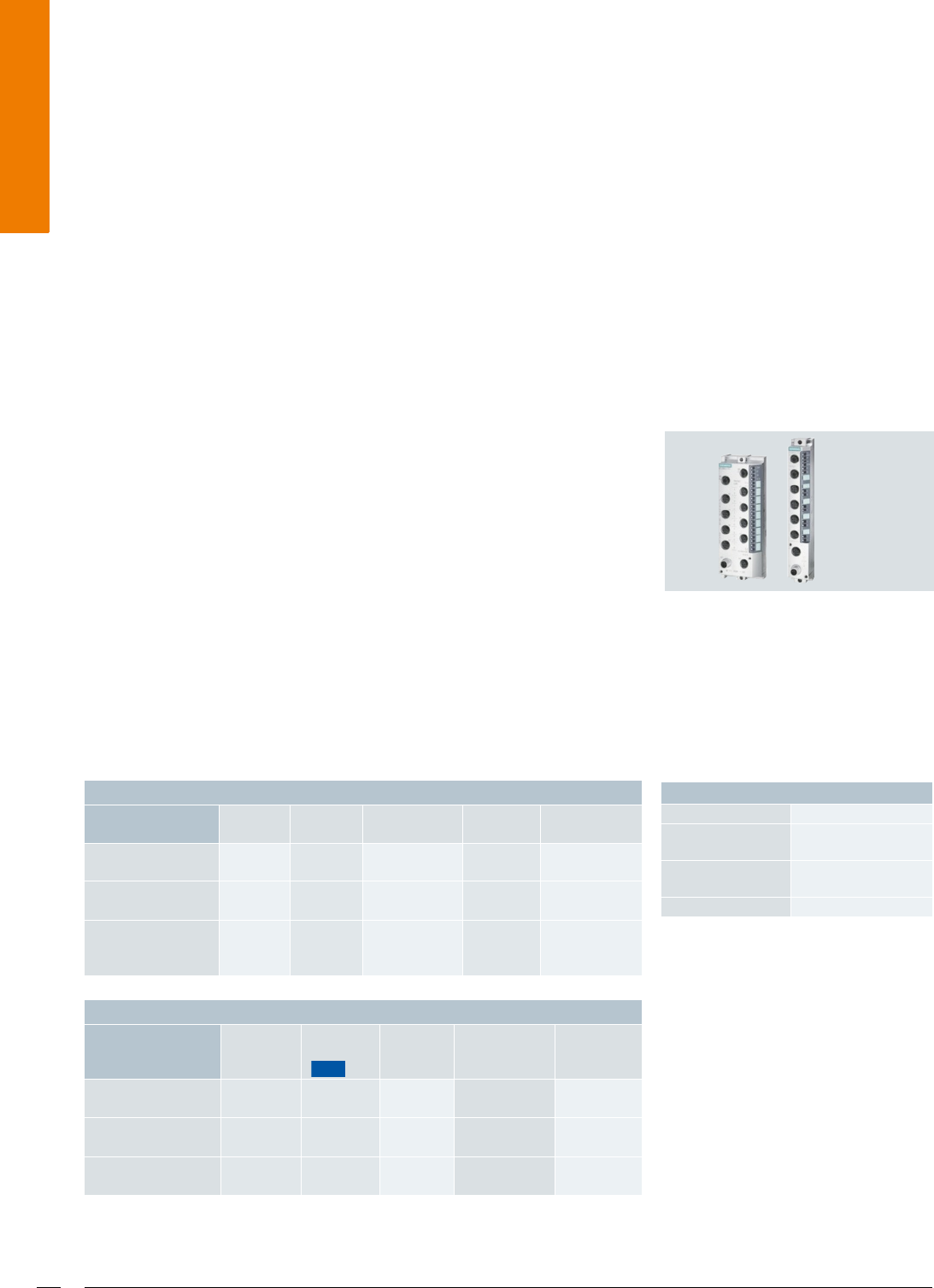

ET 200eco PN in breiter und schmaler
Aufbauform
1) Weitere Informationen zu IO-Link finden Sie unter: www.siemens.de/io-lin k
2) Ohne IO-Link Modul und Spannungsverteiler
Modulspektrum
Modul
8 DI
DC 24 V
16 DI
DC 24 V
8 DO
DC 24 V
16 DO
DC 24 V
8 DIO
DC 24 V
Anzahl Ein-/
Ausgangskanäle
8/0 16/0
0/8
0,5 A; 1,3 A; 2 A
0/16
1,3 A
Parametrierbar
1,3 A
Anschlüsse 4 x M12,
8 x M12
8 x M12 4 x M12,
8 x M12
8 x M12 8 x M12
Bestell-Nr.-Rumpf
6ES7
141-6BF.
141-6BG.
141-6BH. 142-6BF.
142-6BG.
142-6BR.
142-6BH. 147-6BG.
Modulspektrum
Modul
8 AI 8 AI
RTD/TC
4 AO 4 IO-Link (IO-
Link Master)
1)
Spannungs-
verteiler
DC 24 V
Anzahl Ein-/
Ausgangskanäle
4 U/I und
4 RTD/TC
8 RTD/TC 4 U/I 4 IO-L, 8 DE,
4 DA, (1,3 A)
–
Anschlüsse
8 x M12 8 x M12 4 x M12 8 x M12 1 x 7/8"
4 x M12
Bestell-Nr.-Rumpf
6ES7
144-6KD0. 144-6KD5. 145-6HD. 148-GJA. 148-6CB.
NEU
Allgemeine Technische Daten
Übertragungsrate 100 MBit/s vollduplex
Gehäuse Zinkdruckguss
vollvergossen
Rüttelfestigkeit,
dauernd
20 g
Temperaturbereich -40 °C ... +60 °C
2)
