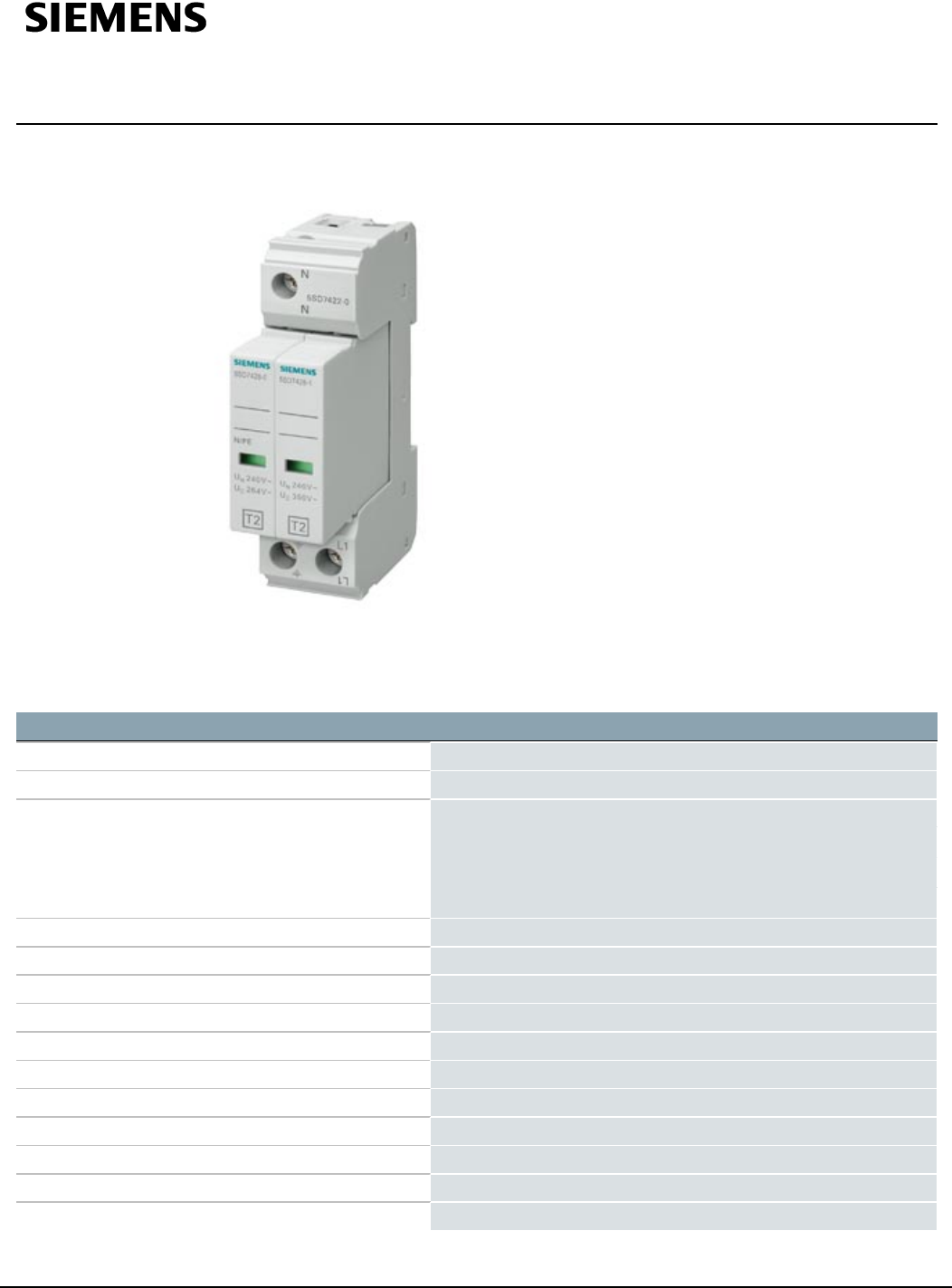

Datenblatt 5SD7422-0

Überspannungsableiter Typ 2 Anforderungsklasse C, UC 350V

Schutzbausteine steckbar 2-polig, 1+1 Schaltung für TN-S- und TT-

Systeme schmale Bauform

Artikelnummer

Allgemeine Daten

Norm IEC 61643-11: 2011, EN 61643-11: 2012

Produkt-Bezeichnung Überspannungsschutzgerät

SPD-Klassifikation / gemäß EN 61643-11

● Prüfklasse I Typ 1

Nein

● Prüfklasse II Typ 2

● Prüfklasse III Typ 3

Nein

Anzahl der SPD-Ports 1

Ausführung des Produkts Überspannungsableiter

Ausführung der Pole 1+N/PE

Bezeichnung der Schutzpfade L-N, N-PE

Zubehör 1 x 5SD7428-1 + 1 x 5SD7428-0

Befestigungsart Hutschiene NS 35

Material / des Gehäuses PBT

Baugröße des Überspannungsableiters 1,4 TE

Verschmutzungsgrad 2

Überspannungskategorie / gemäß IEC 61010-1 III

Schutzart IP / bei Anschluss aller Klemmen IP20

5SD7422-0 Änderungen vorbehalten

Seite 1/

Summary of content (5 pages)

PAGE 1
Datenblatt 5SD7422-0 Überspannungsableiter Typ 2 Anforderungsklasse C, UC 350V Schutzbausteine steckbar 2-polig, 1+1 Schaltung für TN-S- und TTSysteme schmale Bauform Artikelnummer Allgemeine Daten Norm IEC 61643-11: 2011, EN 61643-11: 2012 Produkt-Bezeichnung Überspannungsschutzgerät SPD-Klassifikation / gemäß EN 61643-11 ● Prüfklasse I Typ 1 Nein ● Prüfklasse II Typ 2 Ja ● Prüfklasse III Typ 3 Nein Anzahl der SPD-Ports 1 Ausführung des Produkts Überspannungsableiter Ausführung der Pole 1
PAGE 2
Schockbeschleunigung 30 gn Schwingbeschleunigung / bei 5 Hz ... 500 Hz / befristet auf 2,5 h / je Achse 5 gn Umgebungstemperatur / während Betrieb -40 °C ... 80 °C Umgebungstemperatur / während Lagerung und Transport -40 °C ... 80 °C relative Luftfeuchte / während Betrieb 5 % ...
PAGE 3
— bei 5 kA / maximal 0,5 kV — bei 4 kA maximal 0,5 kV — bei 2 kA maximal 0,5 kV Ansprechwert der Stoßspannung / bei 6 kV / bei (1,2/50) µs ● zwischen N und PE 1,5 kV Ansprechzeit ● zwischen L und (PE)N 25 ns ● zwischen N und PE 100 ns Current tripping factor k 1,6 Ausführung der Absicherung / bei V-Anschluss 63 A AC (gG) Ausführung der Absicherung / bei T-Anschluss 315 A AC (gG) Anschlüsse/Klemmen Ausführung des elektrischen Anschlusses Schraubklemme Abisolierlänge 16 mm Anzugsdrehmome
PAGE 4
Folgestrom ● zwischen N und Masse / gemäß UL 200 A (264 V AC) Aufstellungshöhe über NN / gemäß UL 6 562 ft Bruttogewicht nach UL 0,49 lb Nettogewicht nach UL 0,44 lb Brennbarkeitsklasse gemäß UL 94 V0 Normen nach UL UL 1449 Edition 4 AWG-Leiterquerschnitt nach UL 14 AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / gemäß UL / maximal 2 Weitere Informationen Information- and Downloadcenter (Kataloge, Broschüren,…) http://www.siemens.
PAGE 5
SD7422-0 Seite 5/5 10.07.
