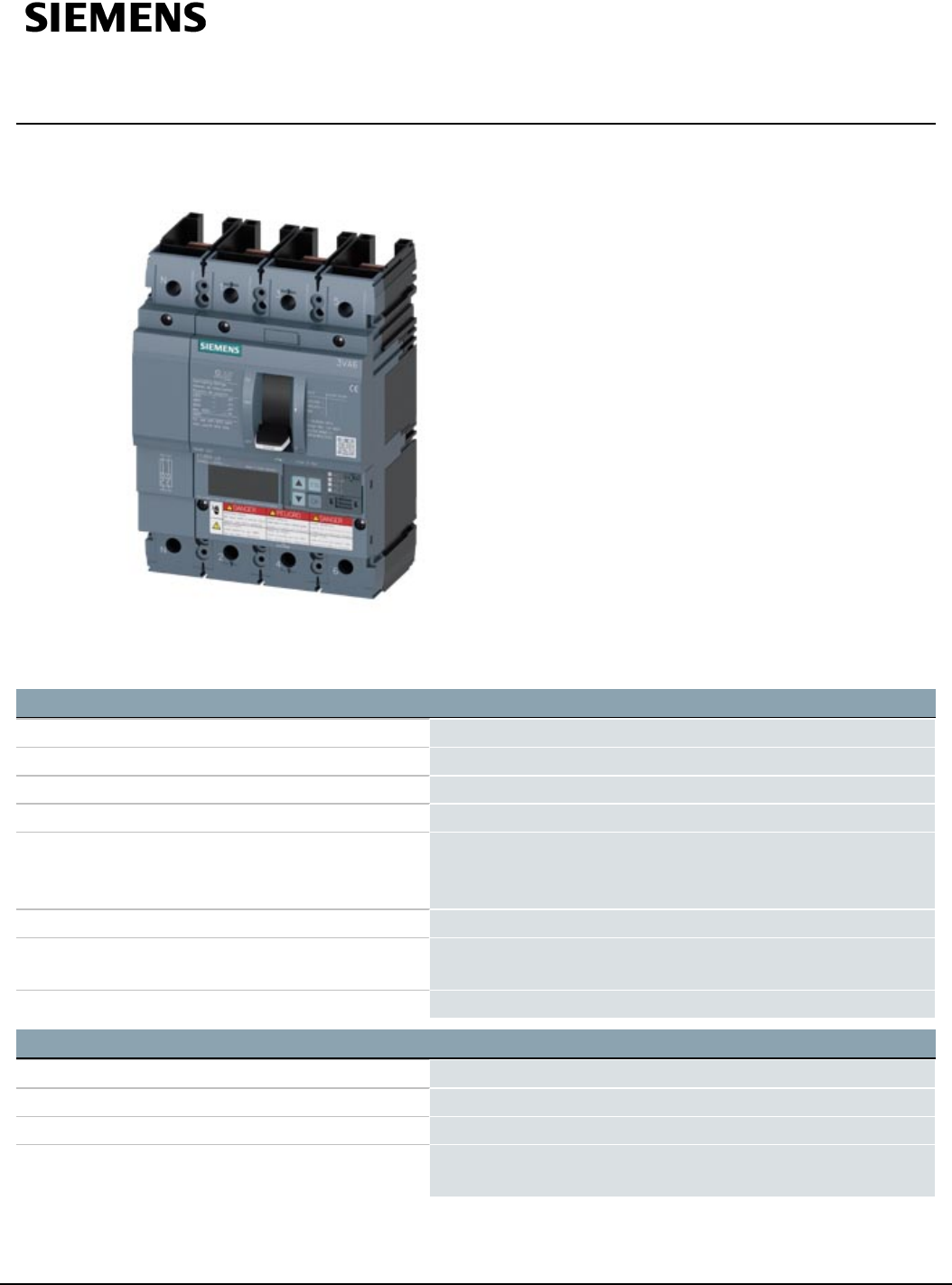

Fiche technique 3VA6225-8KP41-2AA0

Disjoncteur 3VA6 UL Cadre 250 classe de coupure L 150kA à 480V

4 pôles, protection des installations ETU850, LSI, In=250A protection

contre les surcharges Ir=100A...250A protection contre les courts-

circuits Isd=0,6..10x In, Ii=1,5..10x In protection du neutre réglable

(OFF, jusqu'à 100%) sans raccordement

Version

Nom de marque produit SENTRON

Désignation du produit Disjoncteurs boîtier moulé

Désignation du produit / selon UL-file LFAE-Y

Version du produit Protection des installations

Type du sectionneur en charge / selon UL 489 /

Disjoncteur Heating, Air Conditioning, and

Refrigeration (type HACR)

Oui

Type du déclencheur à maximum de courant ETU850

Fonction de protection du déclencheur à maximum

de courant

LSI

Nombre de pôles 4

Caractéristiques techniques générales

Tension assignée d'isolement Ui 600V

Tension d'emploi assignée max. Ue / AC 600V

Puissance dissipée [W] / max. 42W

Puissance dissipée [W] / pour la valeur assignée du

courant / pour CA / à chaud / par pôle

14W

3VA6225-8KP41-2AA0 Sous réserve de modifications

Page 1/

Summary of content (8 pages)

PAGE 1
Fiche technique 3VA6225-8KP41-2AA0 Disjoncteur 3VA6 UL Cadre 250 classe de coupure L 150kA à 480V 4 pôles, protection des installations ETU850, LSI, In=250A protection contre les surcharges Ir=100A...250A protection contre les courtscircuits Isd=0,6..10x In, Ii=1,5..
PAGE 2
Durée de vie mécanique (cycles de manœuvre) / typique 20 000 Durée de vie électrique (Cycles de manœuvre) / pour AC-1 / pour 380/415 V / pour 50/60 Hz 6 000 Durée de vie électrique (Cycles de manœuvre) / pour AC-1 / pour 690 V / pour 50/60 Hz 3 000 Durée de vie électrique (Cycles de manœuvre) / pour 480 V / pour 50/60 Hz 6 000 Durée de vie électrique (Cycles de manœuvre) / pour 600 V / pour 50/60 Hz 7 500 Caractéristique produit / pour neutre / Équipement ultérieur / Protection contre les courts-c
PAGE 3
● pour 415 V 330 kA ● pour 690 V 4,5 kA Capacité de commutation UL 489 Pouvoir de coupure courant ● pour 240 V 200 kA ● pour 480 V 150 kA ● pour 600 Y/347 V 50 kA Paramètres réglables Type de la protection du conducteur N réglable OFF ; 20% à 100% Fonction produit / Protection contre les défauts à la terre Non Conception mécanique Hauteur [in] 7,8 in Hauteur 198 mm Largeur [in] 5,5 in Largeur 140 mm Profondeur [in] 3,4 in Profondeur 86 mm Liens Disposition du raccordement électriqu
PAGE 4
General Product Approval Shipping Approval EMC other Miscellaneous Autres informations Information- and Downloadcenter (Catalogues, Brochures,…) http://www.siemens.com/lowvoltage/catalogs Industry Mall (système de commande en ligne) https://mall.industry.siemens.com/mall/fr/fr/Catalog/product?mlfb=3VA6225-8KP41-2AA0 Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) https://support.industry.siemens.
PAGE 5
107 [4.21] 93 [3.66] 35 35 70 83 9 [2.76] [3.27] [0.35] 35 35 18 [1.38] [1.38] [0.71] 20 4 [5.75] [1.02] [2.87] 73 [5.35] [1.22] 81 [3.19] 136 31 [2.76] 70 157 [6.18] 20.5 [0.81] 198 [7.80] 146 31 28.3 [1.11] 28.3 [1.11] 20.5 [0.16] [0.81] [0.79] 26 [1.38] [1.22] [1.38] 4.7 [0.19] 52.5 [2.07] 140 18 [5.51] [0.71] 19 [0.75] 38 [1.
PAGE 6
-Q 1 3 5 N SIEMENS ETU850 I> I> I> I> I>> I>> I>> I>> L I> S I>> I N N P MF -X2 EFB 2 3VA6225-8KP41-2AA0 Page 6/8 4 6 N.
PAGE 7
-CB SIEMENS 1 2 3 4 5 6 N N.
