Лист тех. данных 3RU2116-1DB0

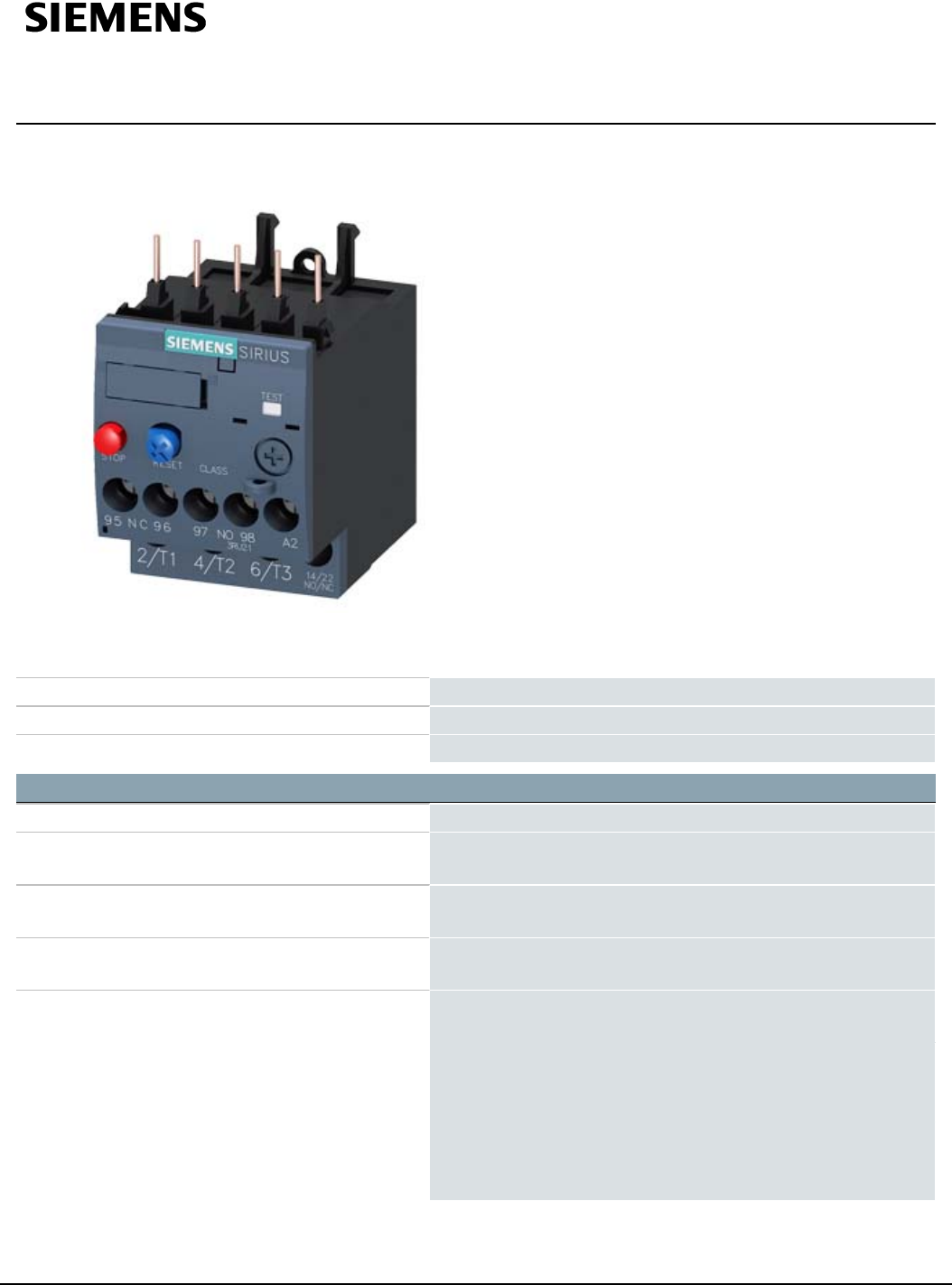

Overload relay 2.2...3.2 A Thermal For motor protection Size S00,

Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit:

Screw Manual-Automatic-Reset

Фирменное название продукта SIRIUS

Наименование продукта Термическое реле перегрузки

Наименование типа продукта 3RU2

Общие технические данные

Типоразмер реле перегрузки S00

Типоразмер контактора комбинируем отвечающий

требованиям фирмы

S00

Напряжение изоляции при степени загрязнения 3

расчетное значение

690V

Прочность по отношению к импульсному

напряжению расчетное значение

6kV

Максимально допустимое напряжение для

надёжного размыкания

● в сетях с незаземленной точкой звезды

между цепью вспомогательного тока и цепью

вспомогательного тока

440V

● в сетях с заземленной точкой звезды между

цепью вспомогательного тока и цепью

вспомогательного тока

440V

3RU2116-1DB0 Возможны изменения.

Лист 1/

Summary of content (9 pages)

PAGE 1
Лист тех. данных 3RU2116-1DB0 Overload relay 2.2...3.
PAGE 2
● в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями 440 V ● в сетях с заземленной точкой звезды между силовой и вспомогательной цепями 440 V Степень защиты IP ● с лицевой стороны IP20 ● для подключаемой клеммы IP20 Стойкость к шоку ● согласно IEC 60068-2-27 8g / 11 ms Тип взрывозащиты согласно директиве ATEX на изделия 2014/34/EU Ex II (2) GD Сертификат соответствия согласно директиве ATEX на изделия 2014/34/EU DMT 98 ATEX G 001 Защита от прикосновения во избежание э
PAGE 3
Количество размыкающих контактов для вспомогательных контактов ● примечание Количество замыкающих контактов для вспомогательных контактов ● примечание 1 для отключения контактора 1 для сообщения "расцеплено" Количество переключающих контактов ● для вспомогательных контактов 0 Рабочий ток вспомогательных контактов при AC15 ● при 24 В 3A ● при 110 В 3A ● при 120 В 3A ● при 125 В 3A ● при 230 В 2A ● при 400 В 1A Рабочий ток вспомогательных контактов при DC13 ● при 24 В 2A ● при 60 В 0,3 A ●
PAGE 4
Ширина 45 mm Глубина 70 mm соблюдаемое расстояние ● при рядном монтаже — спереди 0 mm — сзади 0 mm — сверху 6 mm — снизу 6 mm — сбоку 6 mm ● до заземленных частей — спереди 0 mm — сзади 0 mm — сверху 6 mm — сбоку 6 mm — снизу 6 mm ● до находящихся под напряжением частей — спереди 0 mm — сзади 0 mm — сверху 6 mm — снизу 6 mm — сбоку 6 mm Подсоединения/ клеммы Функция продукта ● съемная клемма для цепи вспомогательного тока и цепи тока управления нет Исполнение электрическо
PAGE 5
— тонкопроволочный с обработкой концов жил ● при проводах AWG для вспомогательных контактов 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²) 2x (20 ... 16), 2x (18 ... 14) Крутящий момент затяжки ● для главных контактов при винтовом соединении 0,8 ... 1,2 N·m ● для вспомогательных контактов при винтовом соединении 0,8 ... 1,2 N·m Исполнение ствола отвертки диаметр 5 ... 6 мм Размер насадки отвертки Pozidriv Gr.
PAGE 6
General Product Approval Declaration of Conformity Miscellaneous For use in hazardous locations Test Certificates Type Test Certificates/Test Report Marine / Shipping Special Test Certificate Marine / Shipping other Confirmation Railway Vibration and Shock Дополнительная информация Information- and Downloadcenter (каталоги, брошюры,...) www.siemens.com/sirius/catalogs Industry Mall (Каталог и система обработки заказов) https://mall.industry.siemens.
PAGE 7
5.3 73 30 68 60.4 61.7 76 87.9 45 70 3RU2116-1DB0 Лист 7/9 11.09.2019 Возможны изменения.
PAGE 8
3RU2116-1DB0 Лист 8/9 11.09.2019 Возможны изменения.
PAGE 9
5 97 96 98 STOP RESET TEST последнее изменение: 3RU2116-1DB0 Лист 9/9 14/22 A2 6/T3 4/T2 2/T1 -F 04.09.2019 11.09.2019 Возможны изменения.
