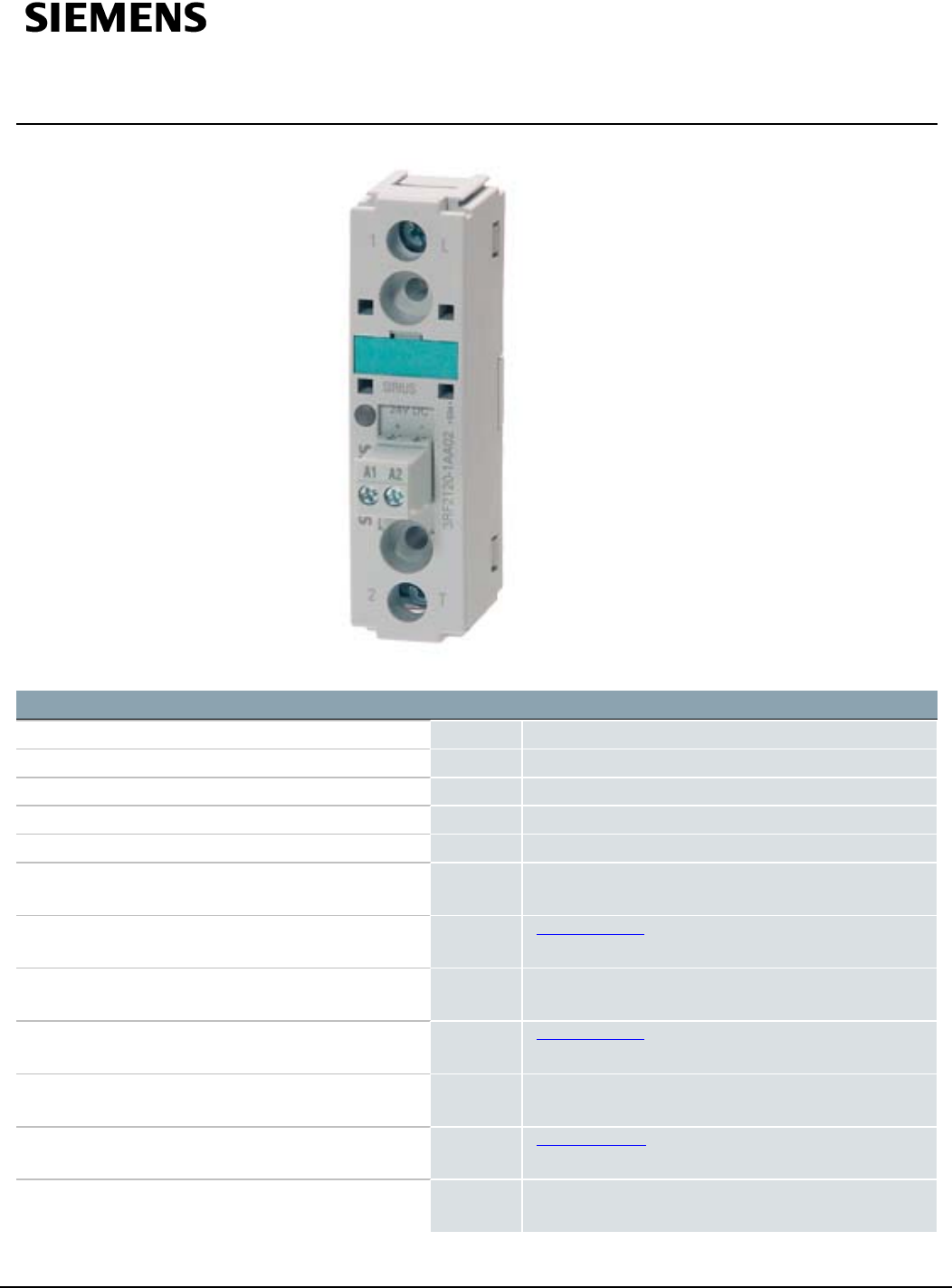

Hoja de datos 3RF21 70-1CA04

RELE ESTATICO 3RF2, MONOFAS ANCHO 22,5MM,

70A 48-460V / 24V DC CONEXION POR TORNILLO

BAJO RUIDO

Datos técnicos generales:

Nombre comercial del producto SIRIUS

Designación del producto relé estático

Función del producto maniobra al paso por cero

Número de polos para circuito principal 1

Grado de protección IP IP20

Designación del producto _1 de los accesorios

pedibles

cubrebornes

Referencia del fabricante _1 de los accesorios

pedibles

3RF2900-3PA88

Designación del producto _3 de los accesorios

pedibles

convertidor

Referencia del fabricante _3 de los accesorios

pedibles

3RF2900-0EA18

Designación del producto _4 de los accesorios

pedibles

vigilancia de carga

Referencia del fabricante _4 de los accesorios

pedibles

3RF2990-0GA16

Designación del producto _5 de los accesorios

pedibles

vigilancia de carga base

3RF21 70-1CA04 Sujeto a cambios

Página 1/
