Data Sheet

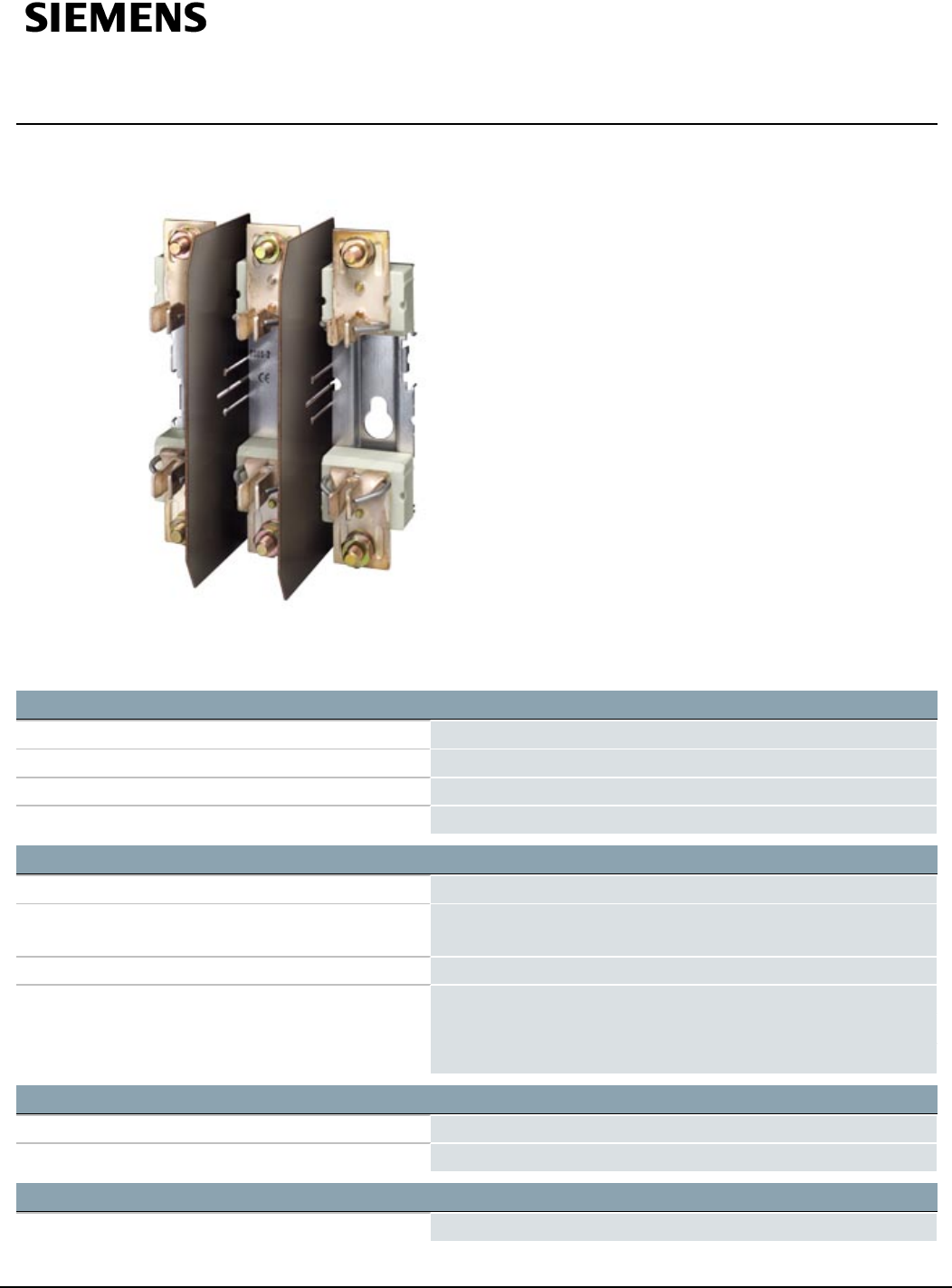

Datenblatt 3NH4230

NH-Sicherungsunterteil Gr. 1, 3-polig 250A 690V Flachanschluss

Ausführung

Produkt-Markenname SENTRON

Produkt-Bezeichnung NH-Sicherungssystem

Ausführung des Gewindes / der Anschlussschraube M10

Ausführung des Produkts NH-Unterteil

Allgemeine technische Daten

Polzahl 3

Baugröße des Sicherungssystems / gemäß DIN EN

60269-1

NH1

Leistungsschalter / Grundtyp 3NH42

Versorgungsspannung

● bei AC / Bemessungswert

690V

● bei DC

440V

Strom

Bemessungsstrom In / IEC, DIN/VDE / bei 40 Cel 230A

Strom / bei AC / Bemessungswert 250A

Produktdetails

Produktbestandteil / Einschwenkvorrichtung Nein

3NH4230 Änderungen vorbehalten

Seite 1/

PAGE 1
Datenblatt 3NH4230 NH-Sicherungsunterteil Gr.
PAGE 2
Ausschaltvermögen Grenzkurzschlussstrom (Icu) ● bei AC / Bemessungswert 120 kA ● bei DC / Bemessungswert 25 kA Anschlüsse ● anschließbarer Leiterquerschnitt — an der Rahmenklemme / minimal 2,5 mm² — an der Rahmenklemme / maximal 50 mm² Anzugsdrehmoment / bei Schraubanschluss / maximal 38 N·m Ausführung des elektrischen Anschlusses mit Flachanschluß Flachanschluss mit Mutter ● für Hauptstromkreis Mechanischer Aufbau Höhe 203 mm Breite 146 mm Tiefe 84 mm Befestigungsart Festeinbau Befesti
PAGE 3
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …) http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=3NH4230 CAx-Online-Generator http://www.siemens.com/cax Ausschreibungstexte (Leistungsverzeichnisse) http://www.siemens.de/ausschreibungstexte 3NH4230 Seite 3/3 18.07.
