Technical information

IM-P343-29 CH Issue 5 37
TRAVEL setting = 0 to 100%
DISPLAY = 0%
TRAVL setting = 100 to 0%
DISPLAY = 100%
TRAVEL setting = 0 to 100%
DISPLAY = 100%
TRAVL setting = 100 to 0%
DISPLAY = 0%
TRAVEL setting = 0 to 100%
DISPLAY = 0%
TRAVL setting = 100 to 0%
DISPLAY = 100%
TRAVEL setting = 0 to 100%
DISPLAY = 100%
TRAVL setting = 100 to 0%
DISPLAY = 0%
100%
0%
100%
0%
100%
0%
100%
0%

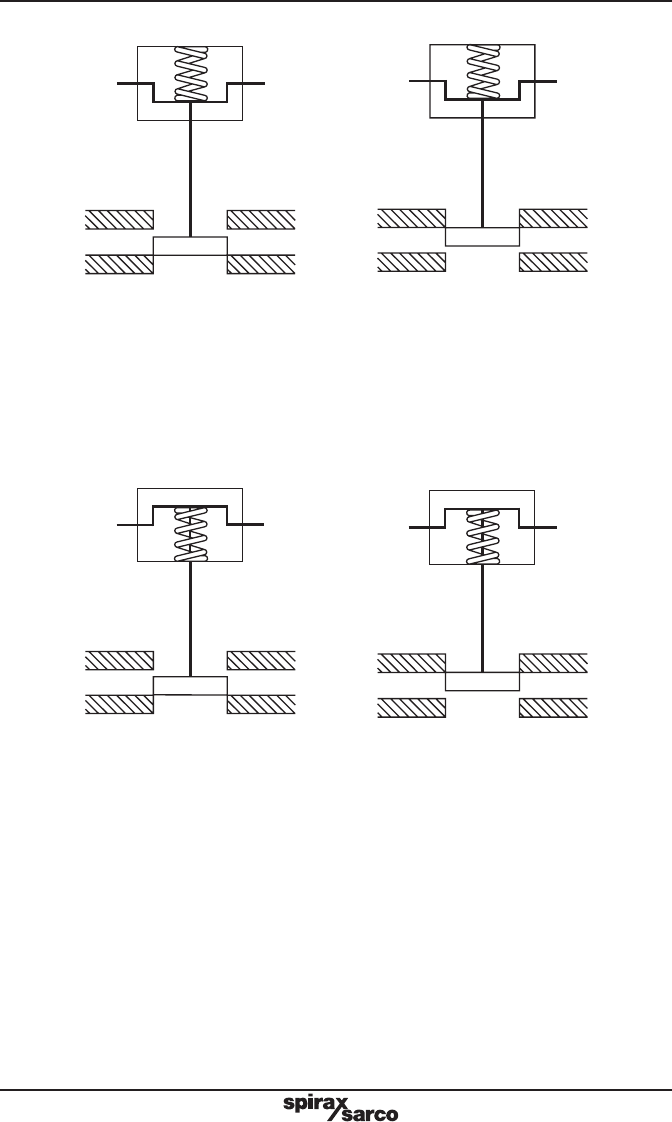

Fig. 37 3-port valve and spring extend actuator
Fig. 38 3-port valve and spring retract actuator
