assembly instructions

05_62741_A28

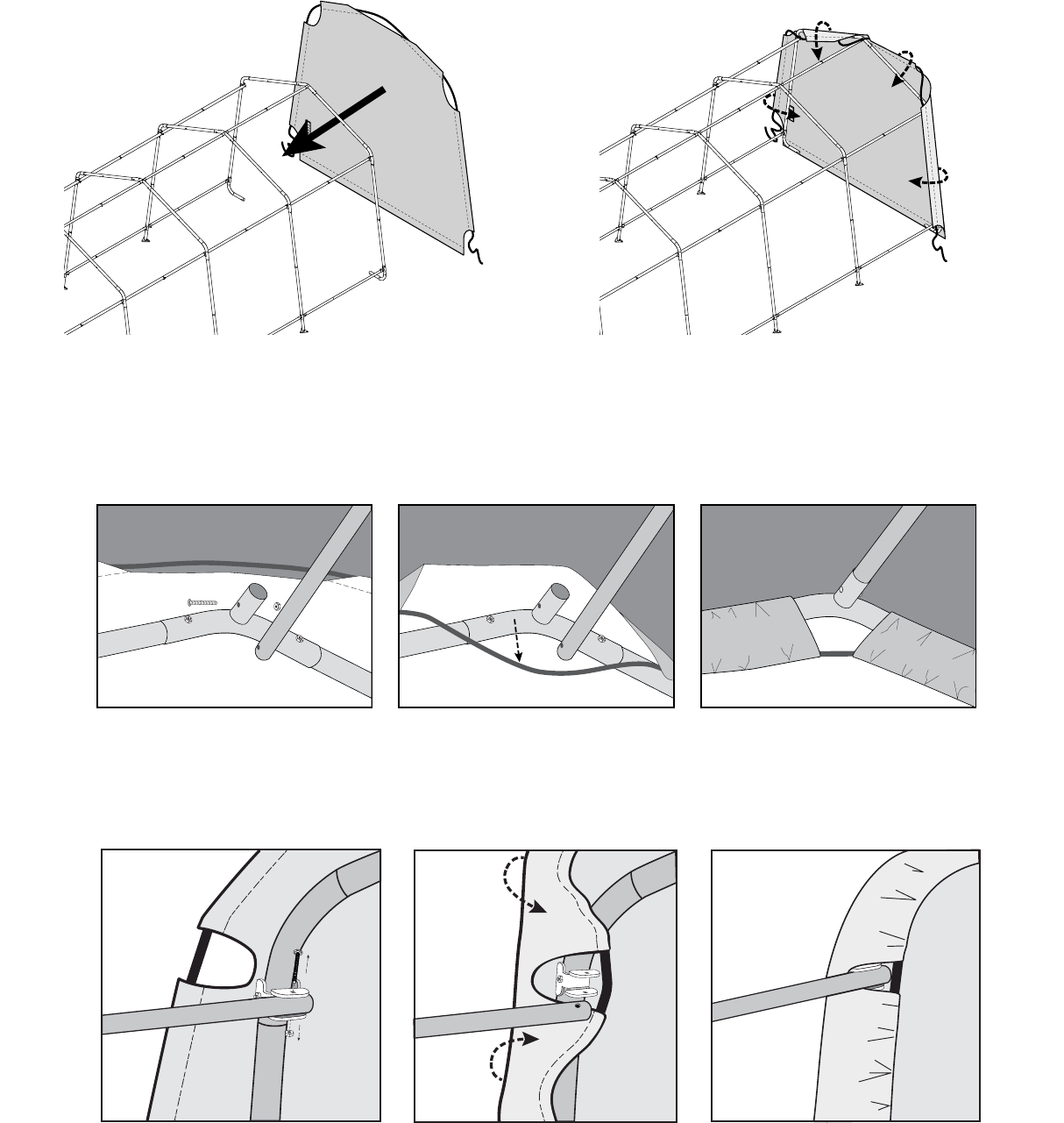

7. BEFESTIGEN DER VORDER- UND RÜCKSEITE
A. (A1) Halten Sie die Vorder- und Rückseite mit der weißen Fläche nach Innen an die Dachmitte und
(A2) wickeln Sie die Ecken der Plane um das Gestell.
.
C. (C1) Lösen Sie die seitliche Querstange vom ShelterLock
®
3X. (C2) Ziehen Sie das Gurtband (das
schwarze Band) nach Innen über die Verbindung. (C3) Verbinden Sie die seitliche Querstange
wieder mit dem ShelterLock
®
3X und schrauben Sie diese fest. Wiederholen Sie den Schritt an der
gegenüberliegenden Seite.
A1
C1 C2 C3
A2
B. (B1) Lösen Sie die Firststange von dem Firstverbinder außen. (B2) Ziehen Sie das Gurtband (das schwarze
Band) unter die Querstange. (B3) Verbinden Sie die Firststange wieder mit dem Firstverbinder außen und
verschrauben diese.
B1 B2 B3
