6. BEFESTIGUNG DES GESTELLS
A. Die Bohr-Anker werden an den vier Eckpunkten innenliegend befestigt.
B.
Führen Sie ein Rohr oder Stab (max. 19mm) durch die Ankeröse um diese in den Boden zu drehen.
Die Öse sollte c
a. 2,5 - 5cm aus der Erde ragen um die Füße optimal zu befestigen.
Sollte der Boden zu fest sein, graben Sie ein Loch und betonieren Sie die Anker ein.
C. Befestigen Sie die Bohr-Anker mit dem Seil durch die Löcher an den Ecken und ziehen diese mit den Klem-
men fest.

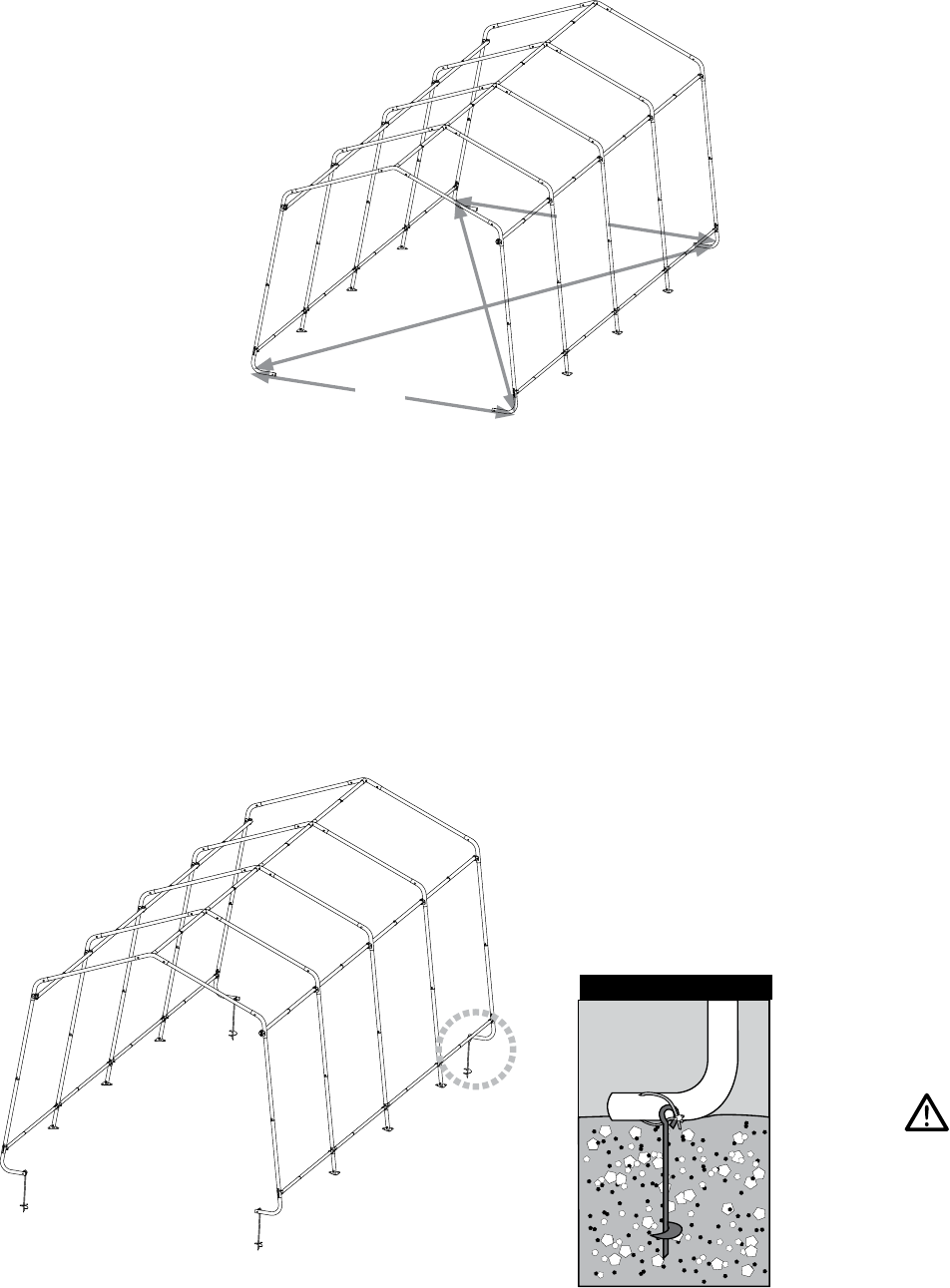

5. DAS GESTELL
A. Setzen Sie das Gestell auf eine ebene Fläche.
B. Der Abstand zwischen Front- und Rückseite soll in der Breite 3m betragen.
C. a=b Maximalabweichung 2,5 cm
Befestigung des Ankers
Hinweis:
38 cm Anker sind nur für den vorrü-
bergehenden Gebrauch geeignet!
Für längerfristige Anwendung emp-
fehlen wir 76 cm Anker.
WARNUNG:
Das Autozelt muss
zwingend verankert
werden.
Ohne Verankerung können
ernsthafte Verletzungen
oder Schäden entstehen.
