assembly instructions

05_62741_A210
TASCHEN FÜR QUERSTANGEN

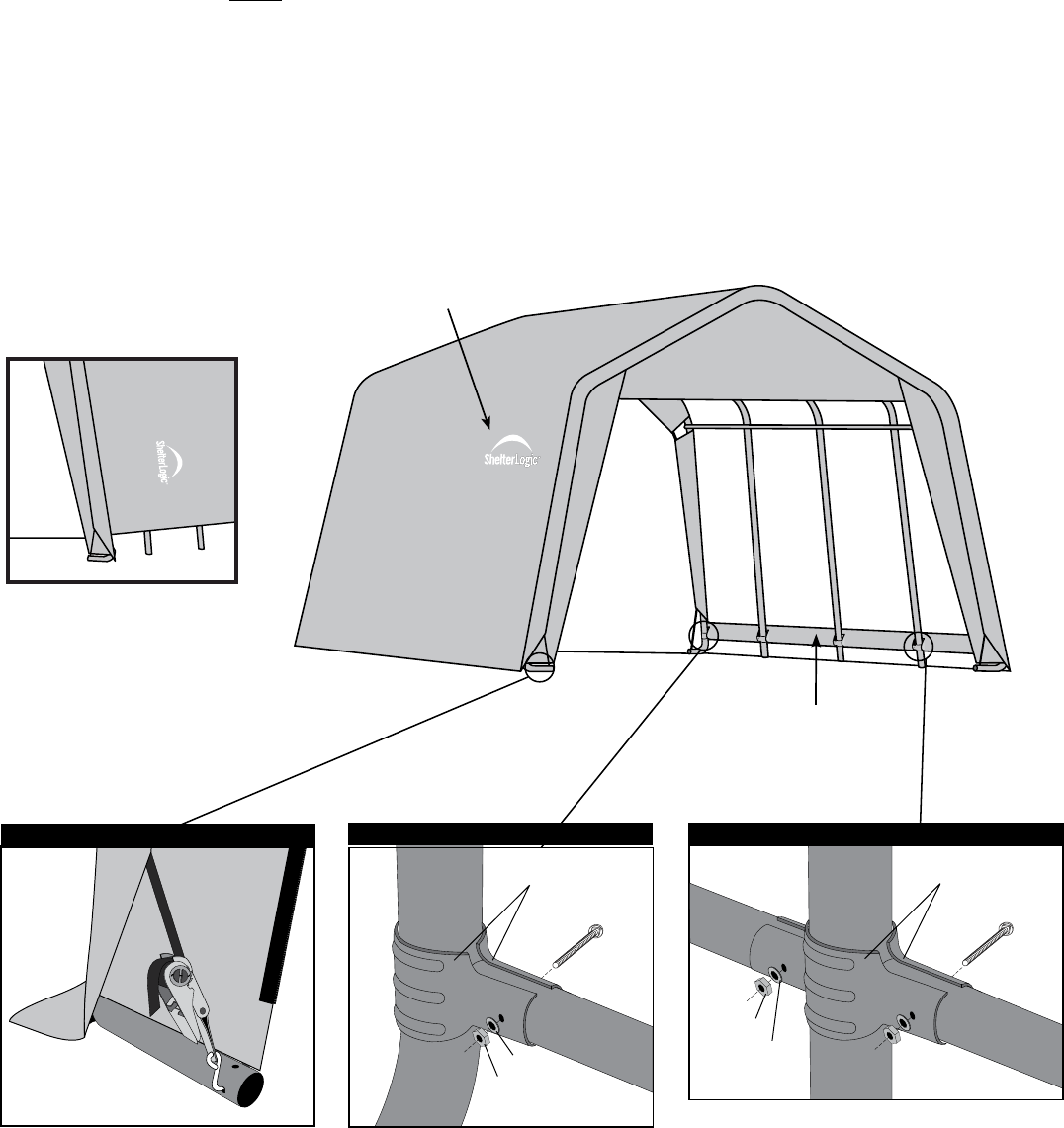

8. ANBRINGEN DER PLANE
A. Legen Sie die Plane mit der Innenseite nach unten auf den Boden neben das Gestell. Achten Sie darauf,
dass sich die Taschen für die unteren Querstangen innen benden.
B. Ziehen Sie die Plane mittig über das Gestell. Der Überhang sollte auf beiden Seiten etwa gleich sein.
C. Befestigen Sie den "S"-Haken der Ratsche am Gestellfuß, führen Sie den Gurt ein und ziehen diesen fest.
D. Demontieren Sie beidseitig nacheinander die unteren Querstreben, schieben Sie diese durch die Taschen
an der Plane. Führen Sie die Stangen wieder ein, ziehen Sie alle stramm nach unten, um die Plane zu span-
nen und schrauben Sie diese wieder fest.
E. Kontrollieren Sie monatlich die Ratschen und unteren Querstreben um sicher zugehen, dass die Plane straff
sitzt.
HINWEIS: Das ShelterLogic
®
Logo
sollte sich an der vorderen linken Seite benden
RICHTIG
Einführen des S-Haken
FRONT
RÜCKEN
FALSCH
10115
13202
01011
01010
Außen-
stütze
Verschraubung der Klemmplatte
10115
13201
Mittel-
stütze
01010
01011
Verschraubung des Klemmkreuzes
