User Manual

58

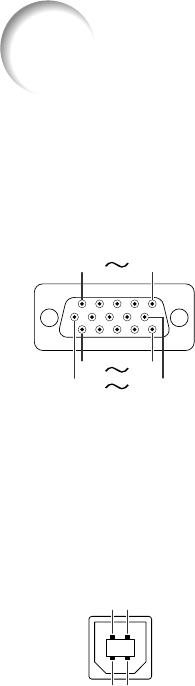

Tilldelning för anslutningsstift
RGB ingång
Uttag INPUT 1 för RGB-signal: 15-stiftig mini D-sub honkontakt
1. Videoingång (röd)
2. Videoingång (grön/synkroniserad på
grön)
3. Videoingång (blå)
4. Ej ansluten
5. Ej ansluten
6. Jord (röd)
7. Jord (grön/synkroniserad på grön)
8. Jord (blå)
9. Ej ansluten
10. JORD
11. Ej ansluten
12. Dubbelriktad data
13. Horisontel synksignal: TTL nivå
14. Vertikal synksignal: TTL nivå
15. Dataklocka
Uttag USB: 4-stiftig USB honkontakt av B-typ
Komponentingång
5
10
15
1
11
6
3 4
12
1. PR (CR)
2. Y
3. PB (CB)
4. Ej ansluten
5. Ej ansluten
6. Jord (PR)
7. Jord (Y)
8. Jord (PB)
9. Ej ansluten
10. Ej ansluten
11. Ej ansluten
12. Ej ansluten
13. Ej ansluten
14. Ej ansluten
15. Ej ansluten
1. SG
2. USB+
3. VCC
4. USB–
Signal
JORD
USB data+
USB ström
USB data–
Signalnamn
