1 / SmartBox
®
2 / SmartBox
®
3
Artikel-Nr. 28 100 51 e 7 / 16
Menü-Schritt
Eingabefunktion
Eingabewert

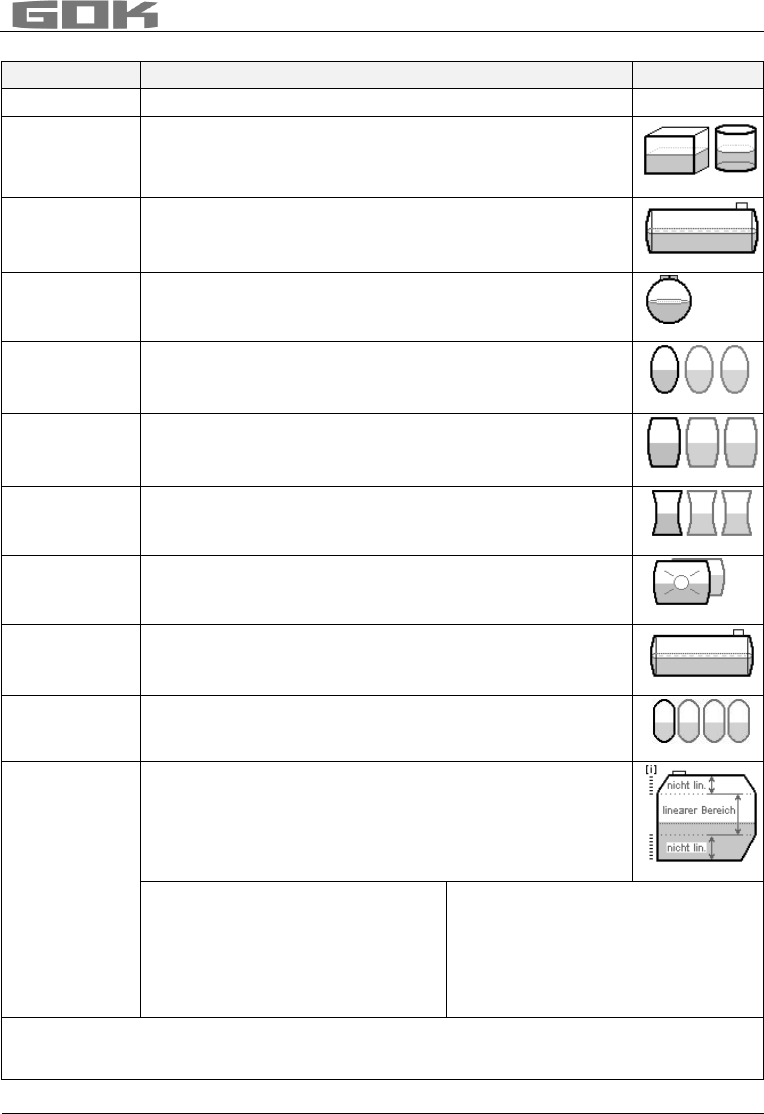

3.Tankform
Auswahl der Tankform mit [Enter]
Linear
Standard-Voreinstellung
linearer Tank; rechteckiger Tank; stehender Zylinder;
kellergeschweißter Stahltank
Zylinder
liegend
zylindrischer Tank bis 50 m³ (siehe auch alternativ Zyl. >
50.000 L) liegender Zylinder; röhrenförmiger Tank; typische
Bauform als Außentank oder Erdtank aus Stahl
Kugelförmig
kugelförmiger Tank
Erdtank mit kugelähnlicher Grundform; häufig Erdtank aus
Kunststoff (GfK)
Oval
ovaler Kellertank
typische Bauform von GfK-Tanks und einwandigen
Blechtanks
Konvex
Kunststoff-Batterietank, konvex
leicht bauchige Form, alternativ zu Linear
Konkav
Kunststoff-Batterietank, konkav
leicht hohlbauchige Form, alternativ zu Linear
Mit Aushöhlung
Kunststofftank mit Ausnehmung
Kunststofftank mit einer großen Ausnehmung (Höhlung) in
der Tankmitte (ohne Ringbandagen)
Zyl.
> 50.000 L
zylindrischer Außen-Großtank 50.000 L bis 100.000 L
Speziell für zylindrische Großtanks von 50 m³ bis 100 m³ ist
eine besondere Peiltabellen-Umrechnung abrufbar
Blechtanks
Blechtank oder Blechtank-Batterie
Lineare Seitenwände, mit Halbkreisbogen oben und unten
Peiltabelle
Eingabe einer speziellen Tankform aus vorhandener Peiltabelle.
Dazu können bis zu 16 Wertepaare (Höhe in cm + Volumen in L)
eingegeben werden.
Vor Eingabe der Wertepaare müssen die Werte für Menü-Schritt
„4.Tankvolumen“ und in Menü-Schritt „5.Tankhöhe innen“
eingegeben werden.
Index: 0  0 cm  0 L
Index: 1  xxx.x cm  xxxx L
Index: 2  . cm  L
Index: 3  . cm  L
max.
Index:16  max. cm  max. L
vorgegebenes Wertepaar (muss nicht
eingegeben werden)
erstes Eingabewertepaar
max. Tankinnenhöhe  das max.
Tankvolumen in Menü-Schritt „5.Tankhöhe
innen“ wird automatisch zugeordnet und
muss nicht eingegeben werden.
Es müssen nicht alle 15 Zwischenwertepaare (Index: 1 bis 15) eingegeben werden.
Zwischen 2 Stützwerten wird linear interpoliert. Für einen linearen Bereich der Tankgeometrie reicht es
aus, ein unteres und ein oberes Wertepaar einzugeben.
