Réglage nal
1. Régler la sensibilité (SENSITIVITY ) selon les besoins.
Une trop grande sensibilité pourrait entraîner des
déclenchements intempestifs attribuables à des sources
de chaleur dans la zone de couverture (consultez les
sections
Essais et réglages
ou
Guide de dépannage
).
2. Réglez la période (ON-TIME) pendant laquelle vous
souhaitez que l’éclairage fonctionne après détection
d’un mouvement (1, 5 ou 10 minutes).
3. Placer le commutateur DB
MD
à fermé (o), 3
heures, 6 heures ou crépuscule-aurore (dusk-to-dawn).
Modes de fonctionnement
* Revient au mode automatique au lever du soleil.
Remarque : Après mise en circuit, attendre enron 1
1
/
2
minute pour que l’étalonnage du circuit soit complété.
Mode: Temps en circuit:
En fonction:
jour nuit
Essai
5 secondes x x
Auto
1, 5 ou 10 min. x
Accentuation
3, 6 h jusqu’à l’aurore x
Manuel
au choix, amanecer* x

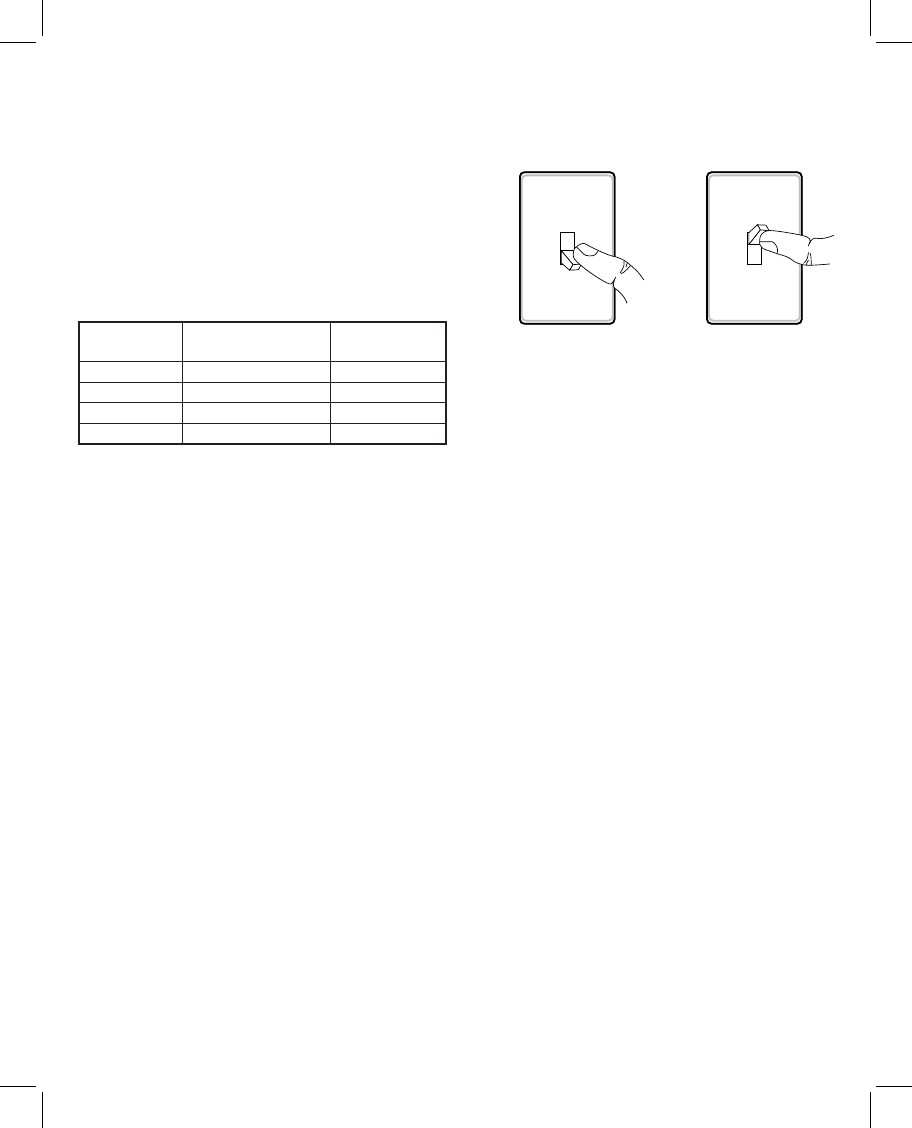

Placez l’interrupteur à
OFF pendant
1 à 2 secondes.
Replacez l’interrupteur
à ON.
Détecteur de mouvement (AUTO) – Ce luminaire est
conçu pour s’allumer automatiquement lorsque le détec-
teur décèle une diérence de température qui se déplace
devant lui dans la zone de couverture. La lumière s’éteindra
automatiquement après le délai de fonctionnement xé.
La commande ON-TIME devrait être réglée à 1, 5 ou 10
minutes et l’interrupteur devrait être constamment placé
en position ON.
Commande DualBrite
MD
facultative – Cette fonction
facultative fait en sorte que le luminaire s’allume à
intensité réduite après le coucher du soleil, pendant le
délai de fonctionnement xé. Lorsqu’un mouvement est
détecté, la lumière s’allume à pleine intensité. Cette
fonction peut être désactivée (OFF), et le détecteur de
mouvement continuera de fonctionner en mode AUTO.
Mode Manuel – Ce luminaire peut être réglé pour
demeurer allumé à pleine intensité après le coucher du
soleil, une nuit à la fois. Il revient automatiquement à l’état
initial (AUTO) au lever du soleil. Le mode Manuel doit
être réactivé chaque soir. Remarque :En cas de coupure
de courant pendant plus de 5 secondes, il faut laisser au
circuit électronique le temps de s’étalonner (90 secondes)
avant de passer en mode manuel.
1. Pour activer le mode MANUEL, fermez le luminaire au
niveau de l’interrupteur mural pendant 1 à 2 secondes,
puis remettez-le sous tension.
2. Pour repasser en mode AUTO, fermez le luminaire au
niveau de l’interrupteur mural pendant 1 à 2 secondes,
puis remettez-le sous tension. Remarque:Le détecteur
repassera aussi en mode AUTO au lever du soleil.
RÉGLAGE DE LA ZONE DE COUVERTURE
Le capteur de ce détecteur décèle les mouvements en
raison du passage de la chaleur (chaleur corporelle) dans la
zone de couverture. Cependant, vous trouverez ci-dessous
des exemples d’objets qui produisent de la chaleur et qui,
par conséquent, pourraient entraîner le déclenchement de
l’appareil :
Eaux de piscine Climatiseur
Sortie de séchoir à linge Animaux en cage
Évent de chauage Circulation automobile
Si vous croyez qu’une telle source de chaleur entraîne le
déclenchement du luminaire et que vous n’arrivez pas à
régler le problème en réduisant la sensibilité du capteur,
vous pouvez installer un protecteur de lentille (fourni). Le
protecteur de lentille en plastique est formé de 6 sections.
Chaque section réduit l’angle de couverture d’environ 30 °.
De plus, il est possible denlever la pointe de chaque section
pour modier la portée ecace du capteur.
1. Séparez le nombre de sections dont vous avez besoin
pour cacher la zone de couverture.
2. Découpez la quantité de ruban-mousse nécessaire pour
coller le protecteur sur la lentille du capteur.
