Navodila za montažo

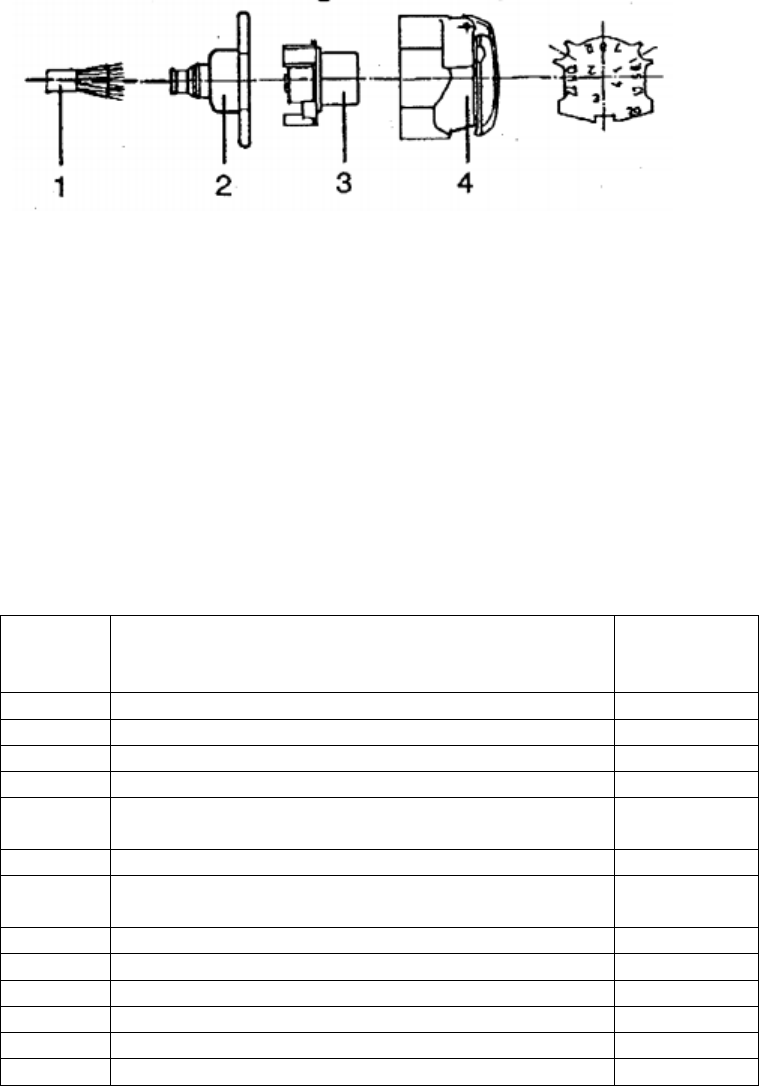

Skupek kablov na eni strani ogolite do dolžine 7 mm (1) in pocinite. Napeljite jih skozi
gumijasto tesnilo (2).
Pozor! Pazite, da se gumjasto tesnilo nahaja v prikazani poziciji.
Nastavek s kontakti (3) s palci potisnite iz ohišja vtičnice (4). Odvijte ustrezne kontaktne
vijake (3), za napeljavo posameznih žil.
Notranje žile št. 1-13 vtaknite v pripadajoče kontakte in pritrdite s kontaktnimi vijaki.
Ploščate žilne povezave 4, 8 napeljite smiselno.
Tako nameščene kontaktne povezave vstavite v ohišje vtičnice (4).
Pozor! Pazite na pravilno umestitev – možna je samo ena lega!
Razporeditev kontaktov
Št.
Električni krog
Priporočeni
presek
mm
2
1
Smerna svetilka, leva
1,5
2
Zadnja meglenka
1,5
3 1)
Ozemljitev (za električni krog kontaktov 1-8)
2,5
4
Smerna svetilka, desna
1,5
5
Desna zadnja luč, obrisna luč, pozicijska luč in
osvetlitev registrskih tablic
1,5
6
Zavorne luči
1,5
7
Leva zadnja luč, obrisna luč, pozicijska luč in
osvetlitev registrskih tablic
1,5
8
Luč za vzvratno vožnjo
1,5
9
Oskrba s tokom (Dauerplus)
2,5
10
Napeljava za akumulator v priklopniku
1,5
11
Še ni dodeljen
1,5
12
Še ni dodeljen
1,5
13 1)
Ozemljitev (za električni krog kontaktov 9-12)
2,5
1) Zemeljski liniji ne smeta biti medsebojno električno povezani.
