Grundfunktionen, Einstellung und Anwendung
1. Einstellung der Endpositionen Automatische Krafteistellung
2. Einstellen von Empfänger und Handsender
Fig. A
Fig. B
3. Krafteinstellung des automatischen Sicherheitsrücklaufs
11
Drücken Sie die SET-Taste bis das Display "1" anzeigt.
Stellen Sie die obere Endposition des Tores ein, indem
Sie die UP-Taste drücken. Wenn Sie die obere
Torposition gefunden haben, drücken Sie die SET-Taste.
Es wird nun "2" im Display angezeigt. Jetzt stellen Sie die
untere Torposition ein, indem Sie die DOWN-Taste
drücken. Wenn sie die untere Torposition gefunden
haben, drücken Sie die SET-Taste. Ihr Torantrieb macht
jetzt selbständig einen kompletten Lauf, lernt die
Positionen und setzt die automatische Krafteinstellung.
Drücken Sie die CODE-Taste solange, bis der LED Punkt
leuchtet (Fig. A)
Jetzt drücken Sie eine beliebige Taste auf Ihrem
Handsender. Der LED Punkt erlischt. Drücken Sie die Taste
auf dem Handsender erneut. Der LED Punkt blinkt jetzt
schnell und das LED Display zeigt "ii" (Fig. B).
Wenn Sie mehrere Handsender haben, wiederholen Sie
den Vorgang,
Zum Löschen aller Codes drücken Sie die CODE-Taste am
Gerät ca. 8 Sekunden, bis das LED Display "C" anzeigt.
Drücken Sie die SET-Taste solange bis das LED Display
"3" anzeigt. Für eine höhere Krafteinstellung drücken Sie
nun die UP-Taste und für eine geringere Krafteinstellung
die DOWN-Taste. Es können Werte von 1 -9 eingestellt
werden.
Grundfunktionen, Einstellung und Anwendung
1. Einstellung der Endpositionen Automatische Krafteistellung
2. Einstellen von Empfänger und Handsender
Fig. A
Fig. B
3. Krafteinstellung des automatischen Sicherheitsrücklaufs
11
Drücken Sie die SET-Taste bis das Display "1" anzeigt.
Stellen Sie die obere Endposition des Tores ein, indem
Sie die UP-Taste drücken. Wenn Sie die obere
Torposition gefunden haben, drücken Sie die SET-Taste.
Es wird nun "2" im Display angezeigt. Jetzt stellen Sie die
untere Torposition ein, indem Sie die DOWN-Taste
drücken. Wenn sie die untere Torposition gefunden
haben, drücken Sie die SET-Taste. Ihr Torantrieb macht
jetzt selbständig einen kompletten Lauf, lernt die
Positionen und setzt die automatische Krafteinstellung.
Drücken Sie die CODE-Taste solange, bis der LED Punkt
leuchtet (Fig. A)
Jetzt drücken Sie eine beliebige Taste auf Ihrem
Handsender. Der LED Punkt erlischt. Drücken Sie die Taste
auf dem Handsender erneut. Der LED Punkt blinkt jetzt
schnell und das LED Display zeigt "ii" (Fig. B).
Wenn Sie mehrere Handsender haben, wiederholen Sie
den Vorgang,
Zum Löschen aller Codes drücken Sie die CODE-Taste am
Gerät ca. 8 Sekunden, bis das LED Display "C" anzeigt.
Drücken Sie die SET-Taste solange bis das LED Display
"3" anzeigt. Für eine höhere Krafteinstellung drücken Sie
nun die UP-Taste und für eine geringere Krafteinstellung
die DOWN-Taste. Es können Werte von 1 -9 eingestellt
werden.

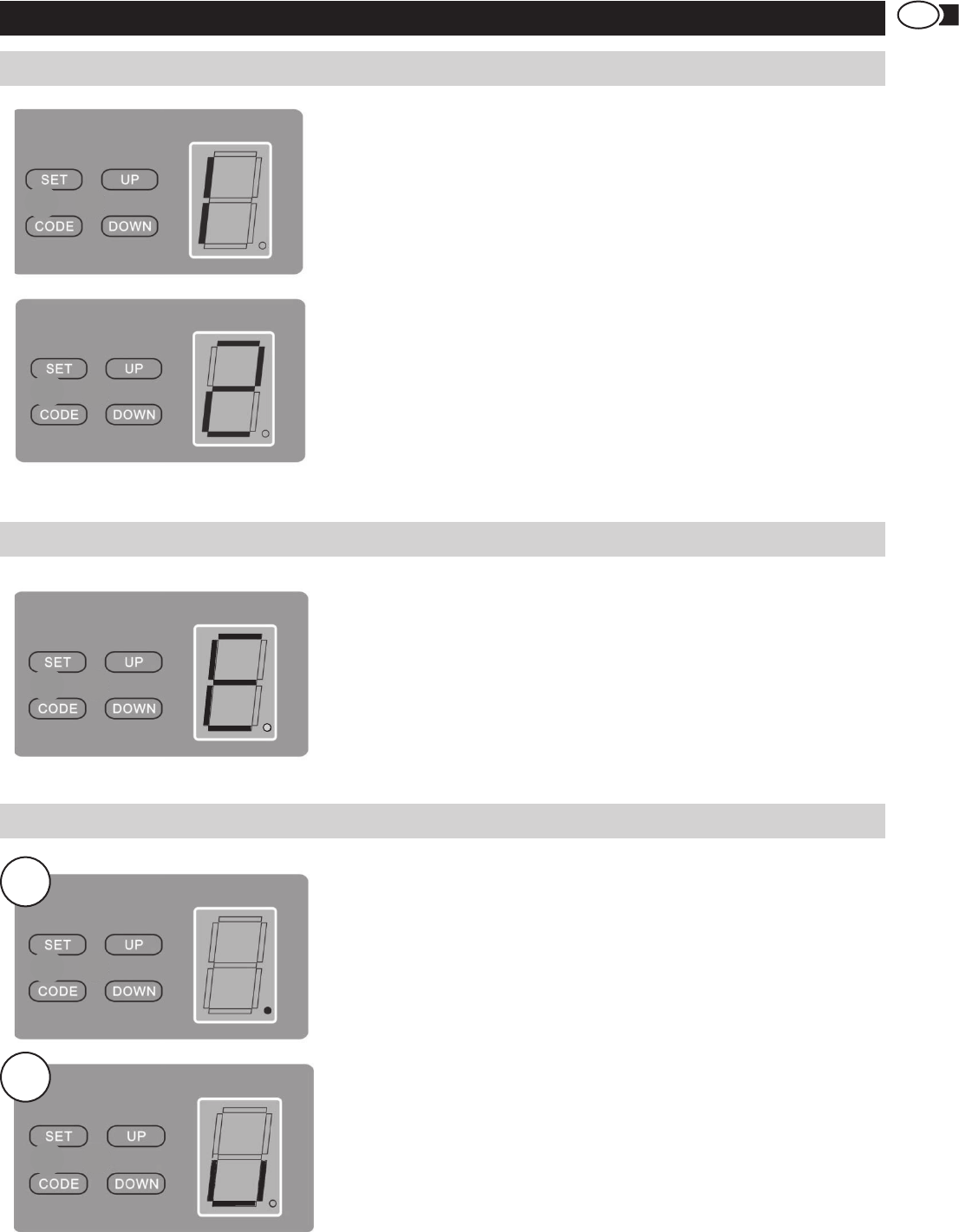

E GRUNDFUNKTIONEN, EINSTELLUNG UND ANWENDUNG
EINSTELLUNG DER ENDPOSITIONEN
FEHLERHAFTE EINSTELLUNG DER ENDPOSITION
Automatische Krafteinstellung
Drücken Sie die SET-Taste bis das Display „1“ anzeigt� Stellen Sie die obere
Endposition des Tores ein, indem Sie die UP-Taste drücken� Ca� 10cm vor
Erreichen der oberen Torposition die UP-Taste loslassen� Nun durch mehr-
maliges kurzes Drücken der UP-Taste das Tor in die gewünschte obere
Torposition bringen und den Vorgang durch Drücken der SET-Taste ab-
schließen�
Es wird nun „2“ im Display angezeigt� Jetzt stellen Sie die untere Torposition
ein indem Sie die DOWN-Taste drücken� Ca� 10cm vor Erreichen der unte-
ren Torposition die DOWN-Taste loslassen� Nun durch mehrmaliges kurzes
Drücken der DOWN-Taste das Tor in die gewünschte untere Torposition
bringen und den Vorgang durch Drücken der SET-Taste abschließen�
Ihr Torantrieb macht jetzt selbstständig einen kompletten Lauf, lernt die Posi-
tionen und setzt die automatische Krafteinstellung�
Bitte öffnen und schließen Sie das Tor weitere 5 mal�
Sollte der Torantrieb keine selbstständige Lernfahrt durchführen so wird im
Display ein „E“ angezeigt� Die untere Torposition ist falsch eingestellt� Das
Tor drückt zu stark auf den Boden, die Schließkraft des Tores ist zu hoch�
Bitte den Garagentorantrieb für 10 Sekunden von Stromnetz trennen
und die Einstellungen für die automatische Krafteinstellung wieder-
holen und bei der Einstellung der unteren Torposition das Tor etwas
weniger zufahren.
Grundfunktionen, Einstellung und Anwendung
1. Einstellung der Endpositionen Automatische Krafteistellung
2. Einstellen von Empfänger und Handsender
Fig. A
Fig. B
3. Krafteinstellung des automatischen Sicherheitsrücklaufs
11
Drücken Sie die SET-Taste bis das Display "1" anzeigt.
Stellen Sie die obere Endposition des Tores ein, indem
Sie die UP-Taste drücken. Wenn Sie die obere
Torposition gefunden haben, drücken Sie die SET-Taste.
Es wird nun "2" im Display angezeigt. Jetzt stellen Sie die
untere Torposition ein, indem Sie die DOWN-Taste
drücken. Wenn sie die untere Torposition gefunden
haben, drücken Sie die SET-Taste. Ihr Torantrieb macht
jetzt selbständig einen kompletten Lauf, lernt die
Positionen und setzt die automatische Krafteinstellung.
Drücken Sie die CODE-Taste solange, bis der LED Punkt
leuchtet (Fig. A)
Jetzt drücken Sie eine beliebige Taste auf Ihrem
Handsender. Der LED Punkt erlischt. Drücken Sie die Taste
auf dem Handsender erneut. Der LED Punkt blinkt jetzt
schnell und das LED Display zeigt "ii" (Fig. B).
Wenn Sie mehrere Handsender haben, wiederholen Sie
den Vorgang,
Zum Löschen aller Codes drücken Sie die CODE-Taste am
Gerät ca. 8 Sekunden, bis das LED Display "C" anzeigt.
Drücken Sie die SET-Taste solange bis das LED Display
"3" anzeigt. Für eine höhere Krafteinstellung drücken Sie
nun die UP-Taste und für eine geringere Krafteinstellung
die DOWN-Taste. Es können Werte von 1 -9 eingestellt
werden.
Grundfunktionen, Einstellung und Anwendung
1. Einstellung der Endpositionen Automatische Krafteistellung
2. Einstellen von Empfänger und Handsender
Fig. A
Fig. B
3. Krafteinstellung des automatischen Sicherheitsrücklaufs
11
Drücken Sie die SET-Taste bis das Display "1" anzeigt.
Stellen Sie die obere Endposition des Tores ein, indem
Sie die UP-Taste drücken. Wenn Sie die obere
Torposition gefunden haben, drücken Sie die SET-Taste.
Es wird nun "2" im Display angezeigt. Jetzt stellen Sie die
untere Torposition ein, indem Sie die DOWN-Taste
drücken. Wenn sie die untere Torposition gefunden
haben, drücken Sie die SET-Taste. Ihr Torantrieb macht
jetzt selbständig einen kompletten Lauf, lernt die
Positionen und setzt die automatische Krafteinstellung.
Drücken Sie die CODE-Taste solange, bis der LED Punkt
leuchtet (Fig. A)
Jetzt drücken Sie eine beliebige Taste auf Ihrem
Handsender. Der LED Punkt erlischt. Drücken Sie die Taste
auf dem Handsender erneut. Der LED Punkt blinkt jetzt
schnell und das LED Display zeigt "ii" (Fig. B).
Wenn Sie mehrere Handsender haben, wiederholen Sie
den Vorgang,
Zum Löschen aller Codes drücken Sie die CODE-Taste am
Gerät ca. 8 Sekunden, bis das LED Display "C" anzeigt.
Drücken Sie die SET-Taste solange bis das LED Display
"3" anzeigt. Für eine höhere Krafteinstellung drücken Sie
nun die UP-Taste und für eine geringere Krafteinstellung
die DOWN-Taste. Es können Werte von 1 -9 eingestellt
werden.
EINSTELLEN VON EMPFÄNGER UND HANDSENDER
Drücken Sie die CODE-Taste solange, bis der LED Punkt leuchtet (Abb� A)
Jetzt drücken Sie eine beliebige Taste auf Ihrem Handsender� Der LED
Punkt erlischt� Drücken Sie die Taste auf dem Handsender erneut�
Der LED Punkt blinkt jetzt schnell und das LED Display zeigt „ii“ (Abb� B)�
Wenn Sie mehrere Handsender haben, wiederholen Sie den Vorgang,
Zum Löschen aller Codes drücken Sie die CODE-Taste am Gerät
ca� 8 Sekunden, bis das LED Display „C“ anzeigt�
A
B
