DE

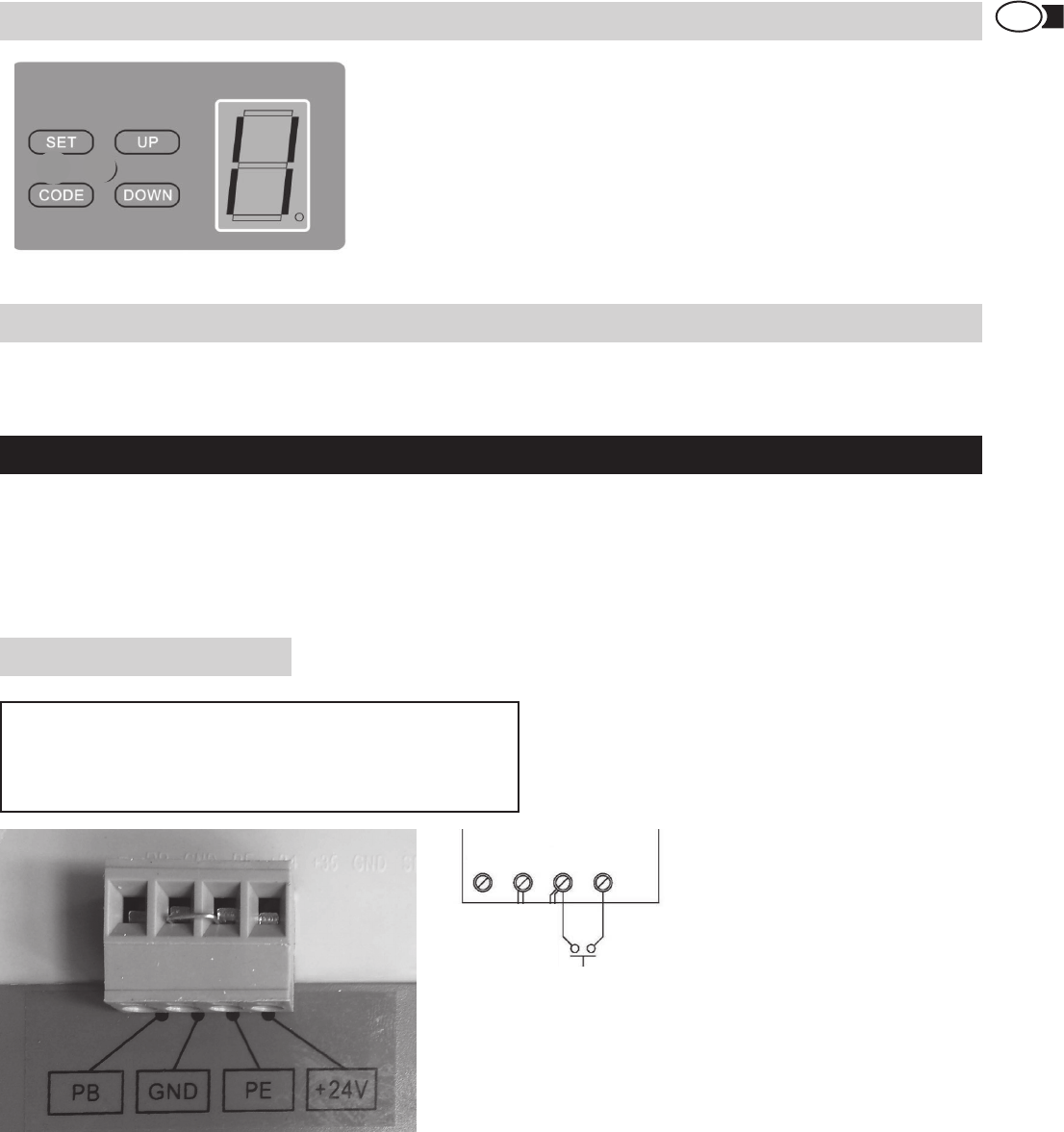

EINSTELLUNG LICHTSCHRANKE
ANSCHLUSS EINES WANDTASTERS
1� Einen weiteren Wandtaster anschließen
Verwenden Sie das Anschluss-Schema (Abb� 11)�
2� Anschluss Lichtschranke
Verwenden Sie das Anschluss-Schema (Abb� 12)�
Drücken Sie die DOWN-Taste, bis die LED „II“ anzeigt� Drücken Sie
die UP-Taste, um die Lichtschrankenfunktion zu aktivieren� Die LED zeigt
„H“� Zum Deaktivieren drücken Sie die DOWN-Taste� Die LED zeigt „II“�
Zum Bestätigen drücken Sie die SET-Taste� Schließen Sie die Lichtschranke
an, wie in Abb� 11 beschrieben�
Wichtig: Wenn Sie keine Lichtschranke verwenden, muss die Licht-
schranken-Funktion unbedingt abgeschaltet sein. Andernfalls arbeitet
Ihr Torantrieb nicht!
Verbinden Sie den optionalen Wandtaster mit dem Torantrieb (Abb� 11)�
Achtung!
Der Autozulauf darf nur in Verbindung mit einer Sicherheits-Lichtschranke aktiviert werden!
Sollten Sie diesen Sicherheits-Hinweis nicht beachten, können schwere Personen- oder
Sachschäden die Folge sein.
4. Einstellung Autozulauf
5. Einstellung Lichtschranke
6. Anschluss eines Wandtasters
12
Drücken Sie die DOWN-Taste solange bis das LED "-"
anzeigt. Jetzt drücken Sie die UP-Taste einmal und die
Autozulauf-Zeit erhöht sich um 1 Minute, Maximum ist 9
Minuten. Drücken Sie die DOWN-Taste, um die Autozulauf
-Zeit um 1 Minute zu verkürzen. Die Autozulauf-Funktion ist
deaktiviert, wenn das LED "0" anzeigt. Zur Bestätigung
drücken Sie die SET-Taste.
Drücken Sie die DOWN-Taste, bis das LED "II" anzeigt.
Drücken Sie die UP-Taste, um die Lichtschrankenfunktion
zu aktivieren. Das LED zeigt "H". Zum Deaktivieren
drücken Sie die DOWN-Taste. Das LED zeigt "II". Zum
Bestätigen drücken Sie die SET-Taste. Schließen Sie die
Lichtschranke an, wie in Fig. 11 und Fig. 12 beschrieben.
Wichtig: Wenn Sie keine Lichtschranke verwenden,
muss die Lichtschranken-Funktion unbedingt
abgeschaltet sein. Andernfalls arbeitet Ihr Torantrieb
nicht!
Verbinden Sie den optionalen Wandschalter mit dem
Torantrieb gem. Fig. 11.
F WEITERE FUNKTIONEN UND ANWENDUNGEN
Abb. 11
Torantrieb
Weitere Funktionen und Anwendungen
1. Einen weiteren Wandtaster anschließen
Verwenden Sie Anschluss-Schema (Fig. 11)
2. Anschluss Lichtschranke
Verwenden Sie das Anschluss-Schema Fig. 12.
Fig. 11
Anschluss Lichtschranke
Fig. 12
13
Torantrieb
Wandtaster Kontakt
PB GND PE +24
Wandtaster-Kontakt
