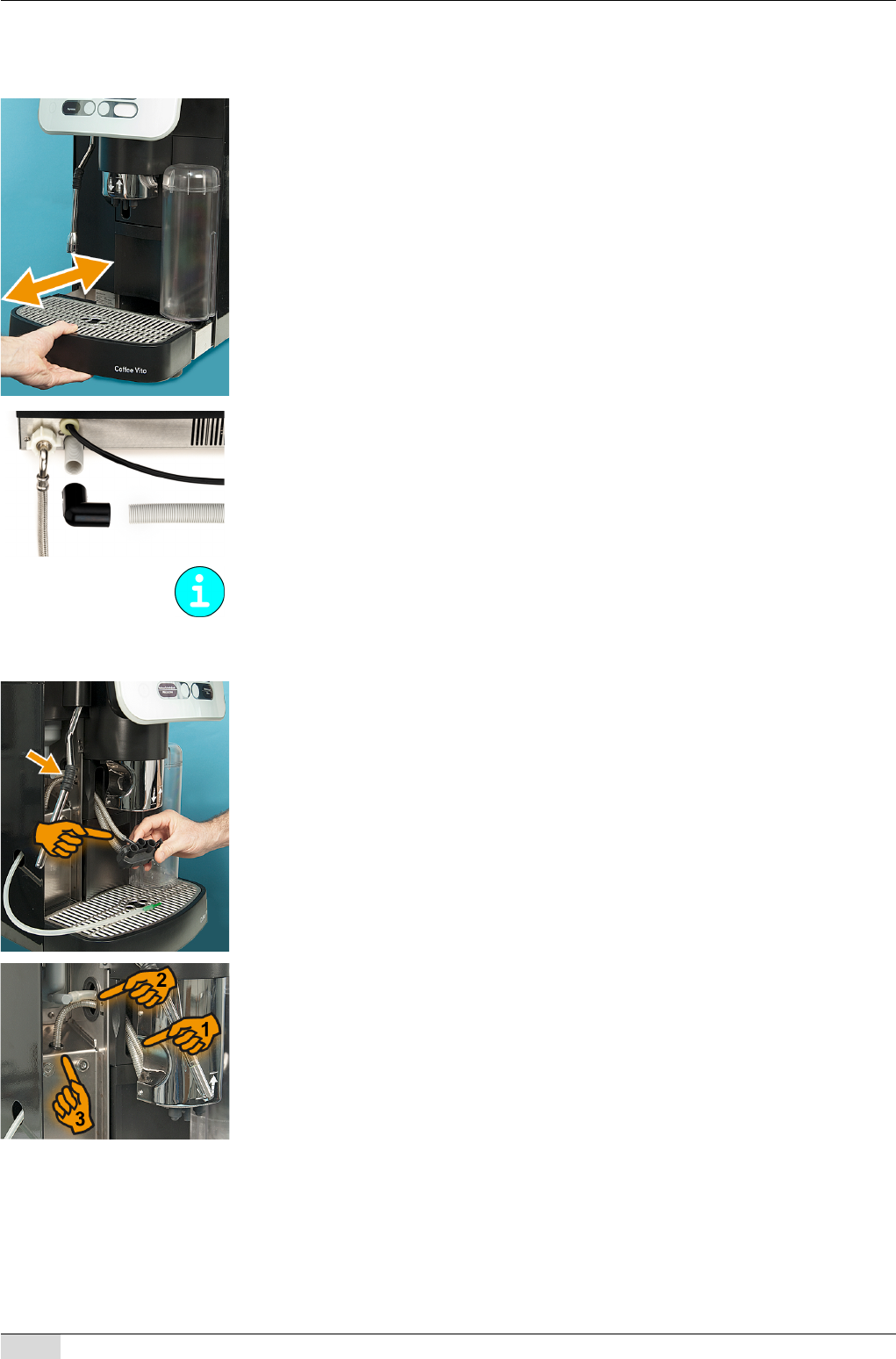

Schmutzwasserablauf installieren
Option 1: Tropfschale ohne Öffnung einsetzen
► Tropfschale einsetzen.
Option 2: Tropfschale mit Öffnung
► Tropfschale einsetzen.
► Schmutzwasseranschluss montieren (siehe unten).
Option 3: Schmutzwasseranschluss
► Schlauch mit dem Winkelstück auf das Schlauchende an der Rückseite der Maschine stek-
ken.
► Ablaufschlauch an das Abwassernetz anschliessen.
► Sicherstellen, dass der Schlauch nicht durchhängt (ggf. kürzen!).
Milch anschliessen
► Getränkeauslauf in höchste Position schieben.
► Entriegelung auf der Rückseite des Getränkeauslaufs drücken und Schäumerkopf nach
unten ziehen.
► Milchschlauch durch die Öffnung (Pfeil) führen und am Schäumerkopf montieren (siehe
Abbildung).
► Schäumerkopf von unten nach oben wieder in die Führung des Getränkeauslaufs ein-
schieben bis dieser einrastet.
Option 1: Externe Kühleinheiten
► Milchschlauch durch untere Öffnungen führen (siehe Abbildung). Darauf achten, dass der
Milchschlauch, bei einer Verstellung des Getränkeauslaufs, nicht geknickt wird.
► Gewünschte Milchdüse auswählen (im Lieferumfang) und am aussen liegenden Schlau-
chende einstecken.
 Der Milchanschluss steht für externe Milchkühleinheiten bereit.
Mit der Option „Aquaflex“ kann aus den oben genannten Optionen gewählt werden.
