Operation Manual

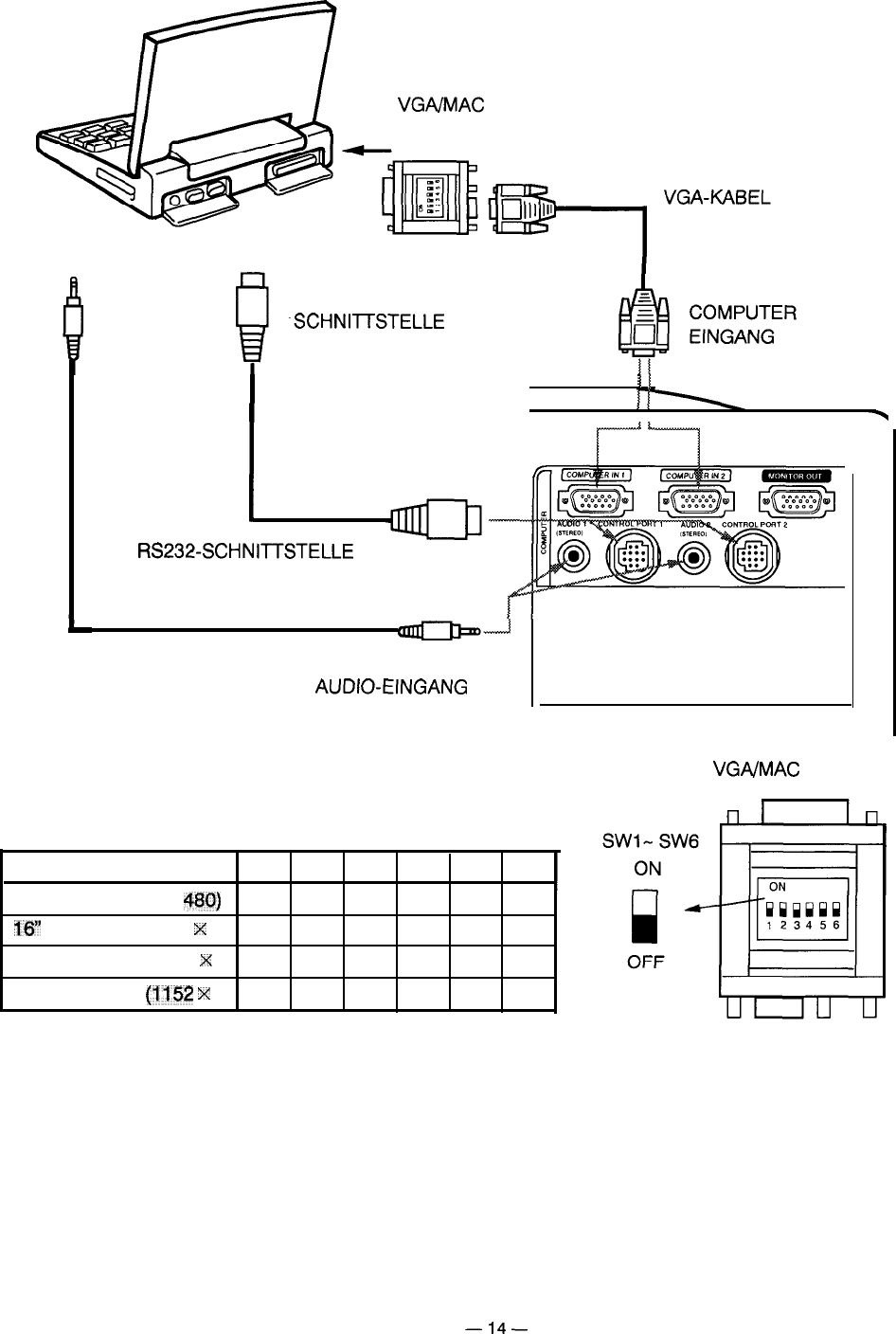

ANSCHLUSS EINES APPLE MACINTOSH
POWERBOOK
COMPUTER
VGA/MAC ADAPTER
(IM LIEFERUMFANG ENTHALTEN)
(IM LIEFERUMFANG ENTHALTEN)
AUDI0
AUSGANG
ADB
-SCHNITTSTELLE EINGANG
I
MAUSKABEL FÜR
1 f
ADB-SCHNITTSTELLE
IA
I
I
(IM LIEFERUMFANG
ENTHALTEN)
I
RS232-SCHNITTSTELLE
(AUSGANG)
AUDIO-KABEL
0-J
(NICHT IM LIEFERUMFANG)
COMPUTER
AUDIO-EINGANG
J
Stellen Sie die Schalter am VGA/MAC-ADAPTER vor
Einschalten der Geräte entsprechend der gewünschten
Auflösung ein.
AUFLÖSUNG
SW1 SW2 SW3 SW4 SW5 SW6
13’” MODUS (640 X 460)
ON OFF OFF OFF OFF OFF
16” MODUS (832 X 624) OFF OFF OFF OFF OFF ON
19” MODUS (1024 X 768) OFF OFF OFF ON OFF OFF
21” MODUS (1152 X 870) ON ON ON OFF OFF OFF
VGA/MAC ADAPTER
HINWEIS: Führen Sie die Anschlüsse wie in der obenstehenden Abbildung gezeigt aus. Schalten Sie nach dem
Anschließen zuerst den Projektor und erst dann den Computer ein.
-14-
