Quick Guide

6 - Español

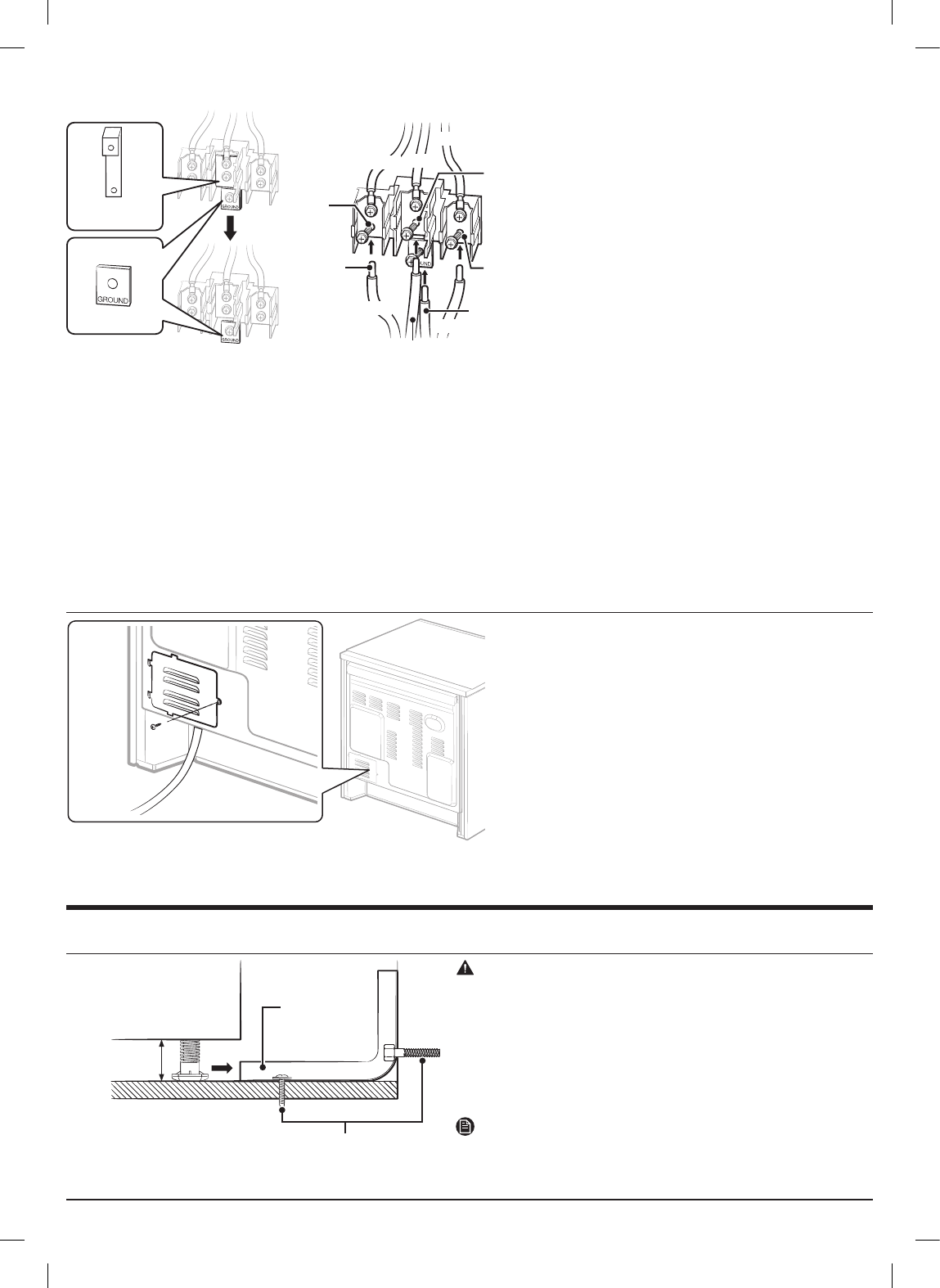

Instalación de un conducto de 4 conductores
Terminal
neutra
Conductor
a tierra
(Verde)
Fase 1
Fase 2
Blanco
Blanco
Negro
Negro
Rojo
Rojo
Puntas de
conductor
Chapa de
conexión a tierra
Cinta de
conexión a tierra
• Se puede utilizar alambre de construcción de aluminio
pero debe estar graduado y aprobado para los amperajes
y voltajes correctos para hacer la conexión. Conecte los
conductores según se describe a continuación.
• El conductor utilizado, la ubicación y el encapsulamiento
de uniones, etc. deben cumplir con las buenas prácticas de
cableado y los códigos locales.
1. Aoje los tornillos de las 3 terminales inferiores del cuerpo
de terminales. Retire el tornillo y la chapa de conexión a
tierra y guárdelos.
2. Corte y descarte la cinta de conexión a tierra. No descarte
ningún tornillo.
3. Inserte la punta desnuda del conductor de tierra entre el
marco de la estufa y la chapa de conexión a tierra (retirados
anteriormente) y fíjelo en su lugar con el tornillo de
conexión a tierra (retirados anteriormente).
4. Introduzca la punta desnuda del conductor (blanco/neutro)
a través de la abertura en la parte central inferior del
cuerpo de terminales.
5. Introduzca las puntas desnudas de los dos conductores
laterales en las aberturas inferior izquierda e inferior
derecha del cuerpo de terminales.
6. Ajuste los tornillos hasta que los conductores queden
rmemente anclados (35 a 50 pulgadas-libras de torque).
No ajuste los tornillos en exceso porque esto podría dañar
los conductores.
7. Vaya al Paso 5 de la página 6 para continuar con la
instalación.
Paso 5. Colocación de la cubierta de acceso
Para volver a colocar la cubierta de acceso en la parte trasera de la
estufa, inserte las dos pestañas de la parte trasera de la cubierta en
las cavidades ubicadas debajo de la abertura y luego inserte y ajuste el
tornillo de la cubierta de acceso trasera.
Instalación de la estufa
Instalación del dispositivo anti inclinación
*aproximadamente
21⁄32" (16.5 mm)
Ménsula anti
inclinación
El tornillo debe introducirse en madera o concreto.
ADVERTENCIA
Para reducir el riesgo de inclinaciones o vuelcos, debe sujetar el electrodoméstico
instalando correctamente el dispositivo anti inclinación que viene empacado con
la estufa.
• Remítase a las instrucciones de instalación incluidas con la ménsula.
• Si el dispositivo anti inclinación no está instalado correctamente, un adulto o
niño que pise o se siente sobre la puerta de la estufa podría inclinarla y sufrir
lesiones graves causadas por el derrame de líquidos calientes o por la estufa
misma.
NOTA
Para instalar la ménsula anti inclinación libere la pata niveladora. Se requiere una
distancia mínima de
21
⁄32" (16.5 mm) entre la parte inferior de la estufa y el piso de
la cocina.
