Quick Guide

4 - Español

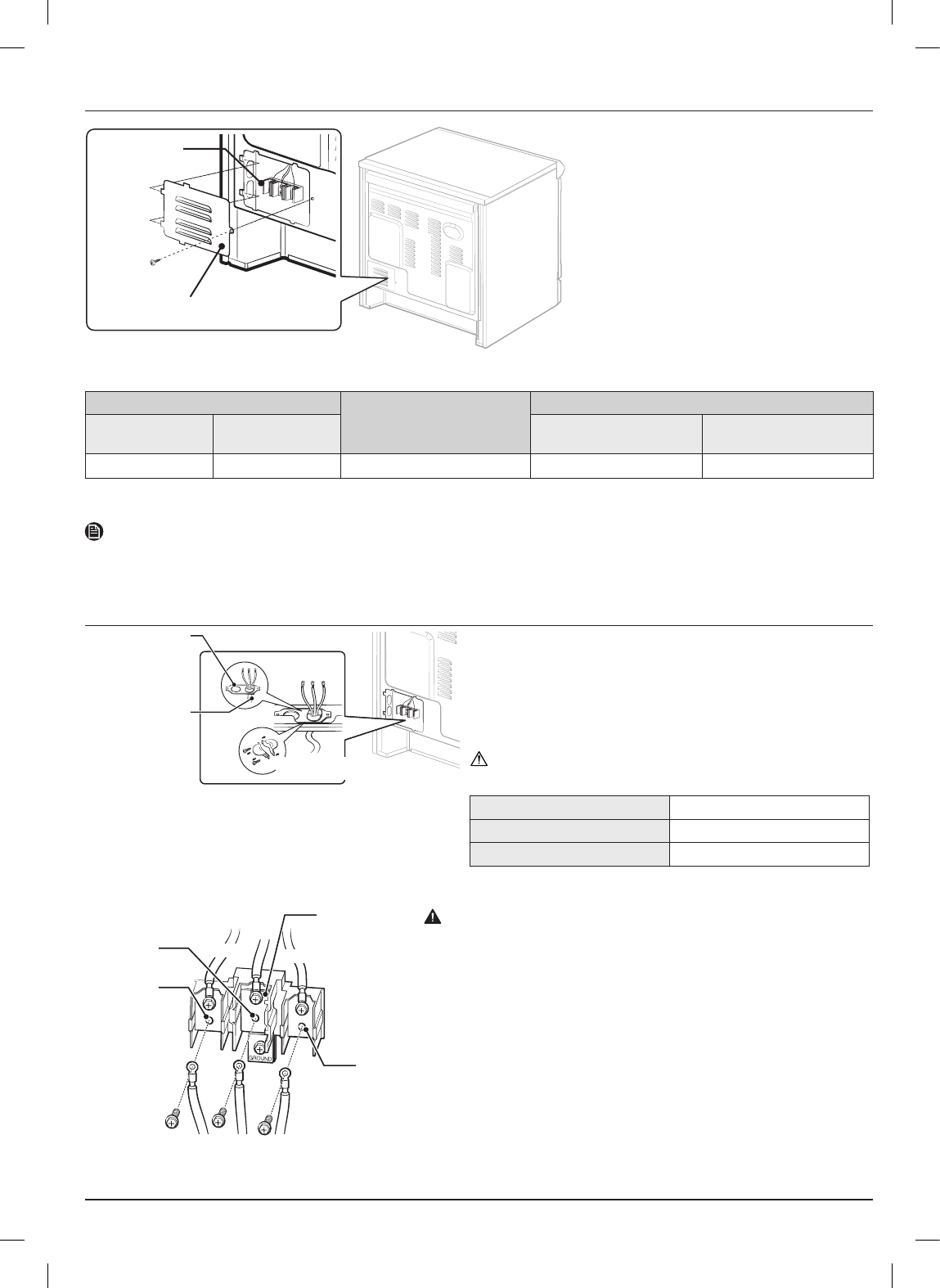

Paso 2. Acceso a la conexión del cable de alimentación
Cuerpo de
terminales
Cubierta de acceso
Aoje y luego retire el tornillo de la cubierta de acceso
posterior con un destornillador. Retire la cubierta de
acceso posterior jalando hacia la derecha y luego hacia
afuera. Habrá quedado abierto el acceso al cuerpo de
terminales.
Especicaciones del kit de cable para alimentación eléctrica y de la protección de circuito
Especicación de estufa, watts Especicaciones del kit de cable
para alimentación eléctrica y de la
protección de circuito, en amperes
Diámetro (en pulgadas) de la abertura para conexión de la estufa
120/240 voltios
3-conductores
120/208 voltios
3-conductores
Cable de alimentación Conducto
8750-16500 7801-12500 40 o 50 A 1
3
⁄8" 1
1
⁄8"
Este electrodoméstico debe ser alimentado con el voltaje y la frecuencia correctos, y debe conectarse a un ramal de circuito individual correctamente
conectado a tierra y protegido con un disyuntor de 40 amps. o más.
NOTA
• Las instalaciones del cable de alimentación se explican en el Paso 3 de la página 4.
• Las instalaciones de los conductos se explican en el Paso 4 de la página 5.
Paso 3. Instalación del cable de alimentación
Placa de conducción
del conducto
Cable de
alimentación
Sujetador de cables con
amortiguador de esfuerzo
Cuando se realicen las instalaciones de los cables de alimentación, enganche el
sujetador-amortiguador en el oricio del cable de alimentación (1
3
⁄8") ubicado
debajo de la parte trasera del cuerpo del cajón. Inserte el cable de alimentación
atravesando el sujetador-amortiguador y ajuste el dispositivo.
• El cable de alimentación se debe instalar con un sujetador-amortiguador.
• Fije el sujetador-amortiguador a la abertura de 1
3
⁄8" en la placa de conexión
del conducto.
PRECAUCIÓN
Debe vericar el voltaje después de conectar el cable de alimentación.
Fase 1 - Neutro 120 V
Fase 2 - Neutro 120 V
Fase 1 - Fase 2 208 V / 240 V
Instalación de un cable de alimentación de 3 conductores
Terminal neutra
Fase 1
Fase 2
Blanco
Negro
Rojo
Negro Blanco Rojo
Cinta de
conexión a tierra
ADVERTENCIA
El conductor neutral o de tierra del cable de alimentación debe conectarse a la terminal
neutra ubicada en el centro del cuerpo de terminales. Los chicotes de cable que portan
corriente deben conectarse a las terminales inferior izquierda e inferior derecha del
cuerpo de terminales.
1. Retire los tornillos de las tres terminales inferiores del cuerpo de terminales.
2. Introduzca los 3 tornillos terminales a través de cada aro terminal del cable de
alimentación y dentro de las terminales inferiores del cuerpo de terminales.
Asegúrese de que el conductor central (blanco/neutro) sea conectado a la posición
central inferior del cuerpo de terminales.
3. Ajuste los tornillos al cuerpo de terminales en forma segura. NO retire la cinta de
conexión a tierra.
4. Vaya al Paso 5 de la página 6 para continuar con la instalación.
