Quick Guide

1 - Español

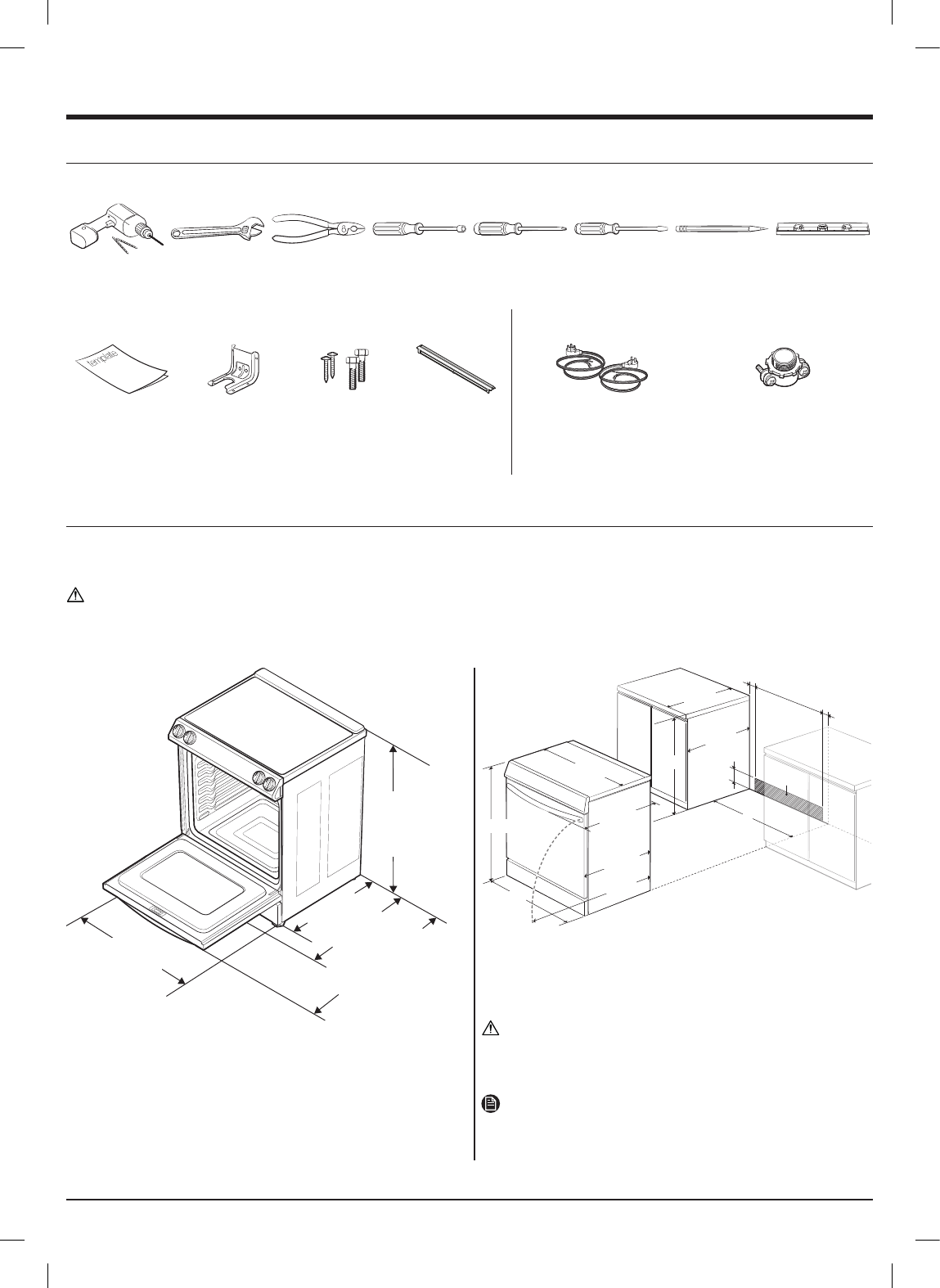

Preparación para instalar la estufa
Prepare las herramientas y las piezas
Las herramientas que necesitará
Taladro Llave ajustable Pinza Llave para
tuercas de 1/4"
Destornillador
Phillips
Destornillador
plano
Lápiz Nivel
Elementos incluidos con su estufa Materiales adicionales que puede necesitar
Plantilla de
ménsula anti
inclinación
Ménsula anti
inclinación
Tornillos
(cortos: 2,
largos: 2)
Kits de relleno Cable de 4 conductores o cable
de 3 conductores
(de 40 o 50 AMP aprobados por
United Laboratories, Inc. ("UL"))
Sujetador de cables con
amortiguador de esfuerzo
(únicamente para instalación con
conducto)
Control del sitio de instalación
Distancias, espacios libres y dimensiones
Para instalar la estufa, observe la gura a continuación.
PRECAUCIÓN
Esta estufa ha sido diseñada para cumplir con la temperatura máxima admisible para gabinetes de madera de 194 °F. Asegúrese de que los revestimientos de
paredes, supercies de mesada y gabinetes alrededor de la estufa puedan soportar el calor (hasta 194 °F) generado por la estufa. De lo contrario, se podrían
producir alteraciones de color, deslaminación o derretimiento.
36 pulg.
(914.4 mm) mín.
36
3
/ 4 pulg.
(933.45 mm) máx.
29
15
/ 16 pulg.
(761.0 mm)
26
7
/
16
pulg.
(671.7 mm)
28
11
/
16
pulg.
(728.6 mm)
Con manija
49
1
/
4
pulg. (1250.3 mm)
Puerta completamente
abierta
A
B
36"-36
3
⁄ 4 "
29
15
⁄ 16 "
29
3
⁄ 4 "
28
11
⁄ 16 "
26
7
⁄ 16 "
49
1
⁄ 4 "
25"
24"
6"
35
7
⁄ 8 "
24"
3"
3"
A. Abertura del gabinete mín. 30" (76.2 cm)
B. Área admisible para toma de corriente
IMPORTANTE: Si sus gabinetes tienen una altura superior a 36
3
⁄4", debe
instalar la estufa en un soporte rme y resistente al calor que eleve la
supercie de la estufa hasta que quede a nivel con la mesada.
PRECAUCIÓN
Debe usar el kit de relleno trasero para instalar la estufa en un gabinete
de recorte independiente. Para obtener más información, consulte “Kit de
relleno trasero opcional” que se muestra a continuación.
NOTA
Si instala el producto en una isla de cocina, deje como mínimo 2
1
/2" entre el
recorte y el borde trasero de la mesada y 3" como mínimo entre el recorte y
los bordes laterales de la mesada.
