Rückseite
―
Die Farbe und Form von Teilen können sich von diesen Darstellungen
unterscheiden. Unangekündigte Änderungen der technischen Daten des
Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
―
Es werden nur die Modelle DB32E, DB40E, DB48E, DB55E und DM32E
unterstützt.
RGB IN RJ45
RS232C IN
RS232C OUT
AUDIO OUT
USB
HDMI IN
DVI /
MAGICINFO IN
RGB / DVI /
HDMI / AV /
COMPONENT
AUDIO IN
SD CARD
COMPONENT IN

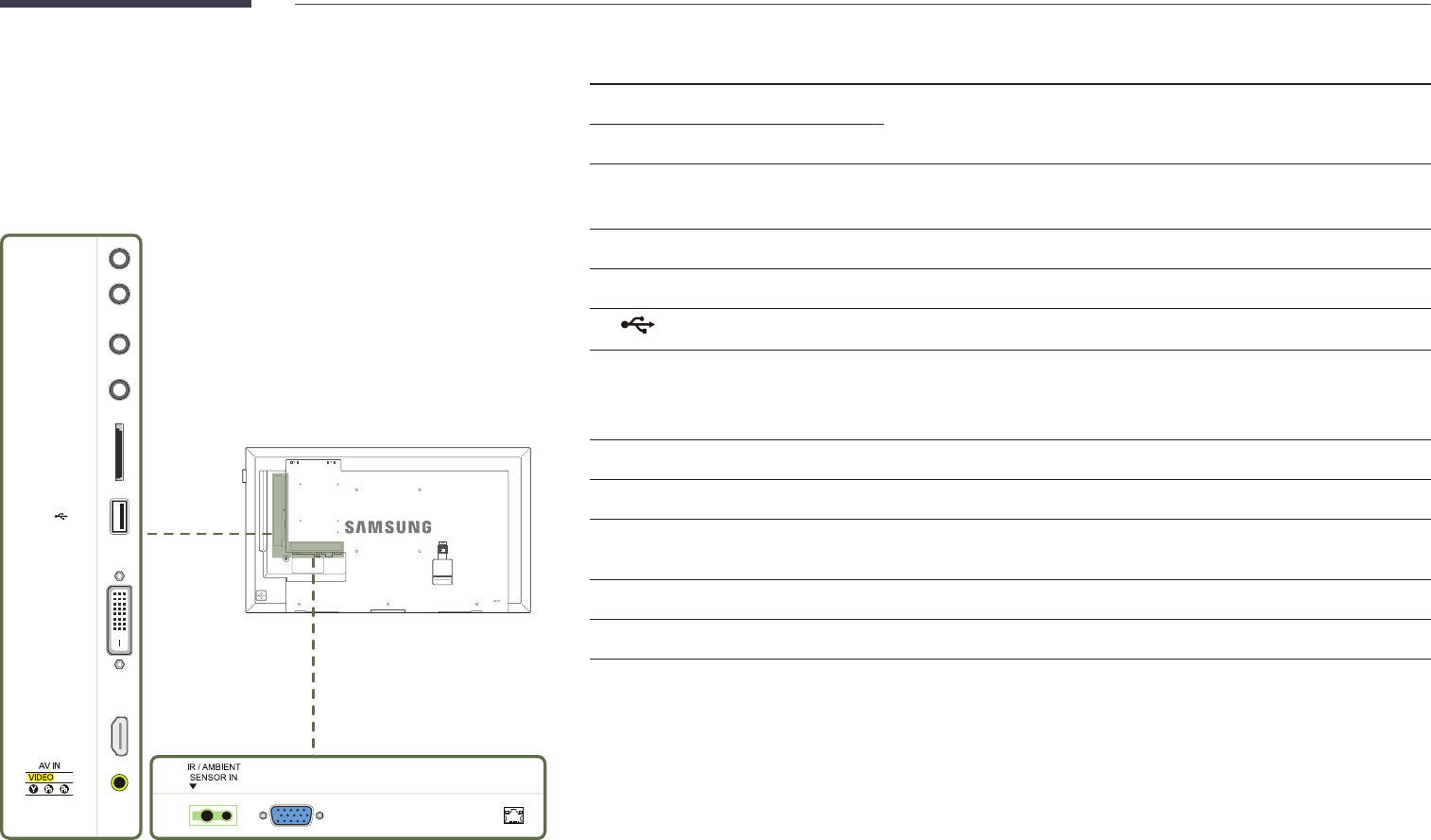

Anschluss Beschreibung
RS232C IN
Zur Verbindung mit MDC über einen RS232C‑Adapter.
RS232C OUT
RGB / DVI / HDMI / AV / COMPONENT
AUDIO IN
Nimmt Ton von einem PC über ein Audiokabel auf.
AUDIO OUT
Anschließen an den Audioausgang eines externen Gerätes
SD CARD
Für den Anschluss einer SD‑Speicherkarte.
USB
Zum Anschluss eines USB‑Speichergeräts.
DVI / MAGICINFO IN
DVI : Anschließen an ein externes Gerät mit Hilfe eines DVI‑ oder HDMI‑DVI‑Kabels.
MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat
erhältlich) das (spezielle) DP‑DVI‑Kabel.
HDMI IN
Zum Anschluss eines Quellgeräts über ein HDMI‑Kabel.
AV IN / COMPONENT IN
Zum Anschluss eines externen Geräts mit dem AV/Component‑Adapter.
IR / AMBIENT SENSOR IN
Versorgt die externe Sensoreinheit mit Strom oder empfängt das
Beleuchtungssensorsignal.
RGB IN
Zum Anschluss eines Quellgeräts über ein D‑SUB‑Kabel.
RJ45
Zum Anschluss eines PCs über ein LAN‑Kabel.
