Datasheet

T2total
T2part.
U(V)
T1
part .
P
(kW )
T1
tota l
Error
L3
I(A)
L1
L2
Class B
ALE3D5F
L1
L2
L3
N
M-Bus
4 | www.sbc-support.com Compteur d‘énergie ALE3 avec interface M-Bus intégrée | Fiche technique

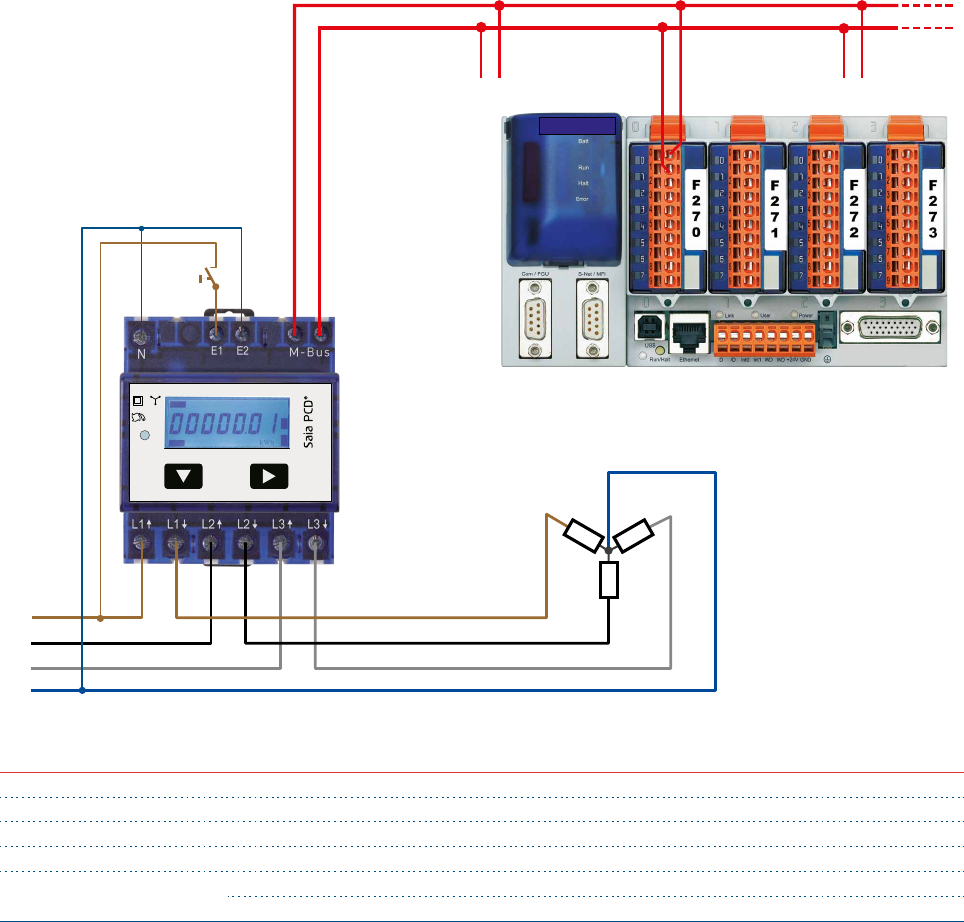

Schéma des connexions
Caractéristiques techniques du M-Bus
Système de bus M-Bus
Norme EN13757
Longueur du bus Selon la spécication du M-Bus
Taux de transfert 300, 2400, 9600 Bd. Le taux de transfert est déterminé automatiquement
Temps de réaction Ecriture : jusqu’à 60 ms
Lecture : jusqu’à 60 ms
Transfert de données
■
Lors du relevé des valeurs, toutes les valeurs sont transmises par un télégramme
■
Les télégrammes suivants sont compatibles (des informations détaillées gurent en page 6) :
■
Initialisation SND_NKE Réponse : 0xE5
■
Relever le compteur REQ_UD2 Réponse : RSP_UD
■
Modier l’adresse primaire SND_UD Réponse : 0xE5
■
Reset T
part
SND_UD Réponse : 0xE5
■
L’appareil ne répond pas aux requêtes inconnues.
■
Le taux de transfert est déterminé automatiquement
■
L’appareil est doté d’une surveillance de la tension. En cas de perte de tension, tous les registres sont sauvegardés dans
l‘EEPROM.
Modication de l’adresse primaire du M-Bus
■
Pour modier l’adresse du M-Bus, maintenir la touche  appuyée pendant 3 secondes.
■
Dans le menu suivant, la touche  incrémente l’adresse de 10 et la touche  incrémente l’adresse primaire de 1.
■
Lorsque l’adresse primaire souhaitée est réglée, attendre que le menu principal s‘ache de nouveau.
Adressage secondaire
■
Il est possible de communiquer avec le compteur grâce à l›adresse secondaire, selon la norme EN13757.
■
L’usage de Wild Card est également possible
Bornes E1 et E2
Connexion pour le signal de commande du
récepteur de télécommande centralisée pour
la commutation de tarif
