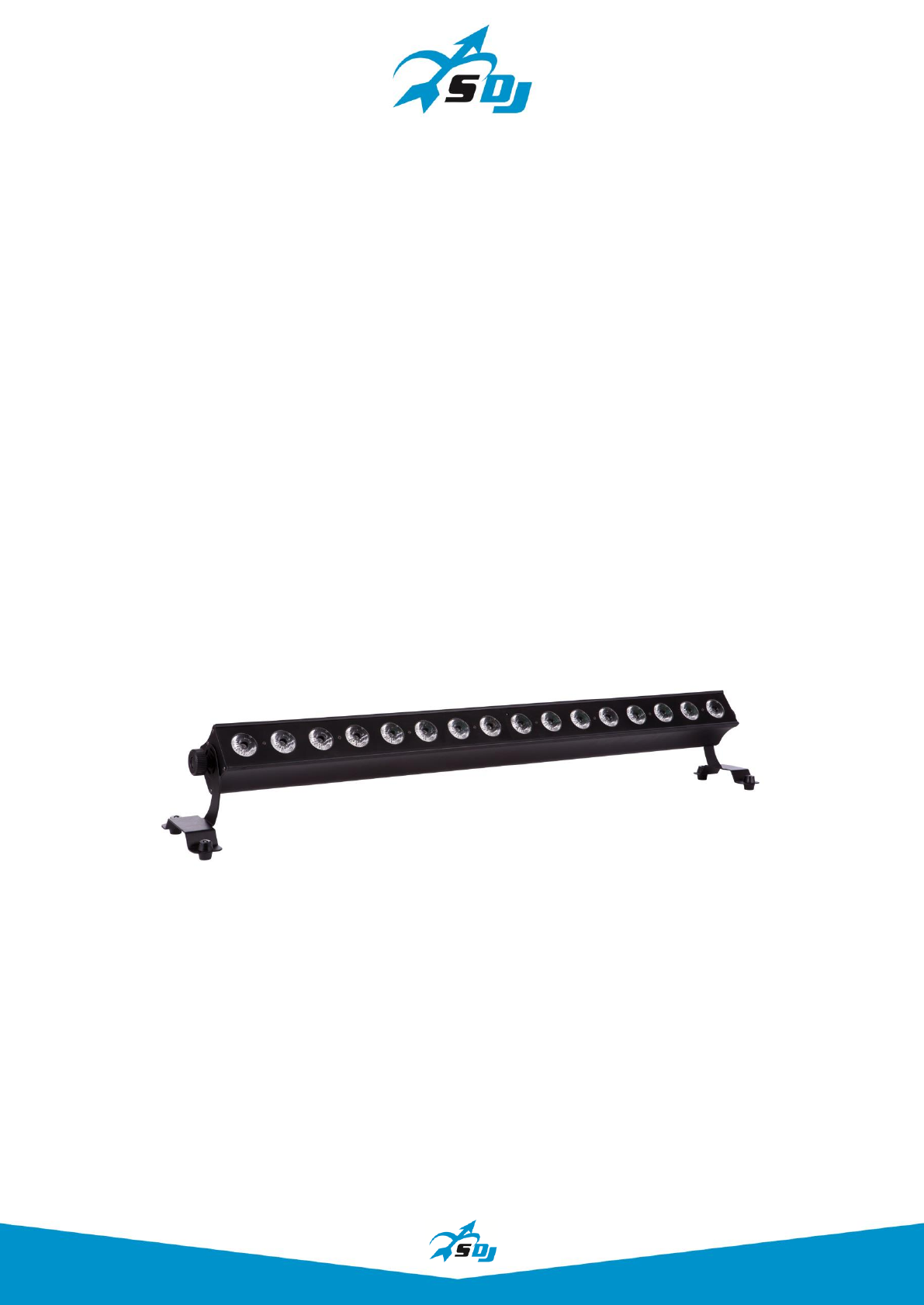

Slimbar 16 DL RGBWA-UV/FC SG SLIMBAR16DL MANUALE UTENTE USER MANUAL
Rev. 01-01/15 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. MANUTENZIONE p. 15 7. SPECIFICHE TECNICHE p. 15 8. TELECOMANDO IR p. 16 INDEX: 1. INTRODUCTION p. 17 2. SAFETY INSTRUCTIONS p. 18 3. OPENING AND CONTROL p. 20 4. INSTALLATION AND SWITCH ON p. 21 5. SETUP p. 23 6. MAINTENANCE p. 29 7. TECHNICAL SPECIFICATIONS p. 29 8. IR CONTROLLER p.
1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo. Le informazioni contenute in questo documento sono state attentamente redatte e controllate. Tuttavia non è assunta alcuna responsabilità per eventuali inesattezze.
2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura. Si prega di contattare un distributore PROEL per ricevere assistenza riguardo qualsiasi dubbio su come attivare l’apparecchiatura in modo sicuro.
CLASSE DI PROTEZIONE IP20 Il dispositivo è protetto contro la penetrazione di corpi solidi di dimensioni superiori a 12 mm (0.47”) di diametro (prima cifra 2), ma non contro la caduta di gocce d’acqua, pioggia, schizzi o getti d’acqua (seconda cifra 0). Usare solo in ambienti asciutti. Usare solo all’interno. Non esporre l’apparecchiatura a pioggia o ad umidità. PROTEZIONE CONTRO LE SCOSSE ELETTRICHE Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra.
3. APERTURA DELLA CONFEZIONE E CONTROLLO Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l’imballaggio per la verifica.
4. - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento in appoggio sugli appositi piedini in gomma, a parete, a soffitto o su truss. ATTENZIONE! E' OBBLIGATORIO il montaggio della fune di sicurezza (PLH200 venduta separatamente) nel caso in cui il prodotto sia appeso a parete, a soffitto o su truss.
4.2 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione dei prodotti dai contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati. Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico qualificato.
5. 5.1 - MAPPA DEL MENU' - ISTRUZIONI PER L'UTILIZZO ADDR A001 – A512 CHND 1Ch, 6Ch, 10Ch, 12Ch, 28Ch, 52Ch Modalità canali DMX SLAV SLAV OK Modalità Slave R000 ... R255 Regolazione manuale intensità rosso con regolazione strobo G000 ... G255 Regolazione manuale intensità verde con regolazione strobo B000 ... B255 Regolazione manuale intensità blu con regolazione strobo STAT COLO ST000 … ST020 W000 ... W255 Regolazione manuale intensità bianco con regolazione strobo A000 ...
5.
5 000 – 255 Rosso 6 000 – 255 Verde 7 000 – 255 Blu 8 000 – 255 Bianco 9 000 – 255 Ambra 10 000 – 255 UV Canale Valore Funzione 1 000 – 255 Rosso (1-8) 2 000 – 255 Verde (1-8) 3 000 – 255 Blu (1-8) 4 000 – 255 Bianco (1-8) 5 000 – 255 Ambra (1-8) 6 000 – 255 UV (1-8) 7 000 – 255 Rosso (9-16) 8 000 – 255 Verde (9-16) 9 000 – 255 Blu (9-16) 10 000 – 255 Bianco (9-16) 11 000 – 255 Ambra (9-16) 12 000 – 255 UV (9-16) Canale Valore Funzione 1 000 – 255
180 – 197 Modalità Automatica 10 198 – 215 Modalità Sound 1 216 – 233 Modalità Sound 2 234 – 255 Modalità Sound 3 4 000 – 255 Velocità Macro Colori (Ch2) Strobo (Ch5 … Ch28) 5 000 – 255 Rosso (1-4) 6 000 – 255 Verde (1-4) 7 000 – 255 Blu (1-4) 8 000 – 255 Bianco (1-4) 9 000 – 255 Ambra (1-4) 10 000 – 255 UV (1-4) 11 000 – 255 Rosso (5-8) 12 000 – 255 Verde (5-8) 13 000 – 255 Blu (5-8) 14 000 – 255 Bianco (5-8) 15 000 – 255 Ambra (5-8) 16 000 – 255 UV (5-8) 17
Modalità 52 canali Canale Valore Funzione 1 000 – 255 Dimmer 2 000 – 255 Macro Colori 000 – 017 Off 018 – 035 Modalità Automatica 1 036 – 053 Modalità Automatica 2 054 – 071 Modalità Automatica 3 072 – 089 Modalità Automatica 4 090 – 107 Modalità Automatica 5 108 – 125 Modalità Automatica 6 126 – 143 Modalità Automatica 7 144 – 161 Modalità Automatica 8 162 – 179 Modalità Automatica 9 180 – 197 Modalità Automatica 10 198 – 215 Modalità Sound 1 216 – 233 Modalità Sound 2 23
21 000 – 255 Ambra (5-6) 22 000 – 255 UV (5-6) 23 000 – 255 Rosso (7-8) 24 000 – 255 Verde (7-8) 25 000 – 255 Blu (7-8) 26 000 – 255 Bianco (7-8) 27 000 – 255 Ambra (7-8) 28 000 – 255 UV (7-8) 29 000 – 255 Rosso (9-10) 30 000 – 255 Verde (9-10) 31 000 – 255 Blu (9-10) 32 000 – 255 Bianco (9-10) 33 000 – 255 Ambra (9-10) 34 000 – 255 UV (9-10) 35 000 – 255 Rosso (11-12) 36 000 – 255 Verde (11-12) 37 000 – 255 Blu (11-12) 38 000 – 255 Bianco (11-12) 39 00
6. - MANUTENZIONE Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Scollegare l’apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata. Le lenti, come qualsiasi altra parte eventualmente danneggiata, devono essere sostituite con ricambi originali. 7.
8. - TELECOMANDO IR E' possibile controllare il dispositivo mediante l'utilizzo di un apposito telecomando IR incluso nella confezione. ON/OFF: Accende e spegne il dispositivo DMX: Permette di settare l'indirizzo DMX della macchina. Premere il tasto DMX ed inserire, tramite i pulsanti “UP” e “DOWN”, il valore desiderato.
1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked. However it is not assumed any responsibility for any inaccuracies.
2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely. Contact a qualified technician for any maintenance work not described in this manual.
IP20 PROTECTION RATING The device is protected against the penetration of solid bodies larger than 12 mm (0,47 ") in diameter (first digit 2), but not against dripping water, rain, splashes or jets of water (second digit 0). Use only in dry areas. Inside use only. Do not expose the equipment to rain or moisture. PROTECTION AGAIN ELECTRIC SHOCK The device must be connected to a power supply system with efficient earthing.
3. - OPENING AND CONTROL Carefully open the package, check the content and make sure that all the parts are present and are in good condition. In cases where some parts are not present or are damaged, immediately contact Your supplier and retain the packaging for verification. WARNING! If the product has been exposed to drastic temperature changes, let the unit turned off until it reaches room temperature because the presence of condensation can damage the product if it is turned on.
4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor resting on the rubber feet, on the wall, ceiling or on a truss. WARNING! IT'S REQUIRED the mounting of the safety rope (PLH200 sold separately) in the case where the product is hung on a wall, ceiling or on a truss. Except when the device is placed in the floor, the safety cable is always required.
4.2 - CONNECTION TO THE MAINS The device must be connected to a power supply system with a proper earth system. Moreover, it is recommended to protect power supply lines of the products from indirect contact and / or shorting to earth by using appropriately sized anti electrical shock switch. The electrical connection must be carried out by a qualified electrician. Ensure that the mains frequency and voltage correspond to those for which the device is designed, as shown in the electrical data label. 4.
5. - SETUP 5.1 - MENU ADDR A001 – A512 CHND 1Ch, 6Ch, 10Ch, 12Ch, 28Ch, 52Ch DMX Channel Mode SLAV SLAV OK Slave Mode R000 ... R255 Manual regulation of red with strobe G000 ... G255 Manual regulation of green with strobe B000 ... B255 Manual regulation of blue with strobe STAT COLO ST000 … ST020 W000 ... W255 Manual regulation of white with strobe A000 ... A255 Manual regulation of amber with strobe P000 ...
5.
5 000 – 255 Red 6 000 – 255 Green 7 000 – 255 Blue 8 000 – 255 White 9 000 – 255 Amber 10 000 – 255 UV Channel Value Function 1 000 – 255 Red (1-8) 2 000 – 255 Green (1-8) 3 000 – 255 Blue (1-8) 4 000 – 255 White (1-8) 5 000 – 255 Amber (1-8) 6 000 – 255 UV (1-8) 7 000 – 255 Red (9-16) 8 000 – 255 Green (9-16) 9 000 – 255 Blue (9-16) 10 000 – 255 White (9-16) 11 000 – 255 Amber (9-16) 12 000 – 255 UV (9-16) Channel Value Function 1 000 – 255 Mast
180 – 197 Auto Mode 10 198 – 215 Sound Mode 1 216 – 233 Sound Mode 2 234 – 255 Sound Mode 3 4 000 – 255 Auto Mode speed (Ch3) Strobe (Ch5 … Ch28) 5 000 – 255 Red (1-4) 6 000 – 255 Green (1-4) 7 000 – 255 Blue (1-4) 8 000 – 255 White (1-4) 9 000 – 255 Amber (1-4) 10 000 – 255 UV (1-4) 11 000 – 255 Red (5-8) 12 000 – 255 Green (5-8) 13 000 – 255 Blue (5-8) 14 000 – 255 White (5-8) 15 000 – 255 Amber (5-8) 16 000 – 255 UV (5-8) 17 000 – 255 Red (9-12) 18 000 –
52 Channel Mode Channel Value Function 1 000 – 255 Master Dimmer 2 000 – 255 Strobe from min to max 000 – 017 Off 018 – 035 Auto Mode 1 036 – 053 Auto Mode 2 054 – 071 Auto Mode 3 072 – 089 Auto Mode 4 090 – 107 Auto Mode 5 108 – 125 Auto Mode 6 126 – 143 Auto Mode 7 144 – 161 Auto Mode 8 162 – 179 Auto Mode 9 180 – 197 Auto Mode 10 198 – 215 Sound Mode 1 216 – 233 Sound Mode 2 234 – 255 Sound Mode 3 4 000 – 255 Auto Mode speed (Ch3) Strobe (Ch5 … Ch52) 5 000 – 255
21 000 – 255 Amber (5-6) 22 000 – 255 UV (5-6) 23 000 – 255 Red (7-8) 24 000 – 255 Green (7-8) 25 000 – 255 Blue (7-8) 26 000 – 255 White (7-8) 27 000 – 255 Amber (7-8) 28 000 – 255 UV (7-8) 29 000 – 255 Red (9-10) 30 000 – 255 Green (9-10) 31 000 – 255 Blue (9-10) 32 000 – 255 White (9-10) 33 000 – 255 Amber (9-10) 34 000 – 255 UV (9-10) 35 000 – 255 Red (11-12) 36 000 – 255 Green (11-12) 37 000 – 255 Blue (11-12) 38 000 – 255 White (11-12) 39 000 – 25
6. - MAINTENANCE To ensure optimal performance, the unit must be frequently cleaned. Unplug the device from the mains and let it cool for at least 35 minutes to avoid the risk of burns. Use a vacuum cleaner or an air compressor and a soft brush or a lens cloth to remove the dust deposited. The lenses, like any other damaged part, must be replaced with original spare parts. 7.
8. - IR CONTROLLER You can control the device through the use of a dedicated IR remote control included in the package. ON/OFF: Power on/off button DMX: Allows You to set the DMX address of the machine. Press the DMX and enter, via the “UP” and “DOWN” buttons, the needed value.
Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.
