3. INSTALLATION
3.1. Uppackning
Alla transportsäkringar som är till för att skydda
tvättmaskinens inre delar måste tas bort innan
tvättmaskinen sätts igång för första gången.

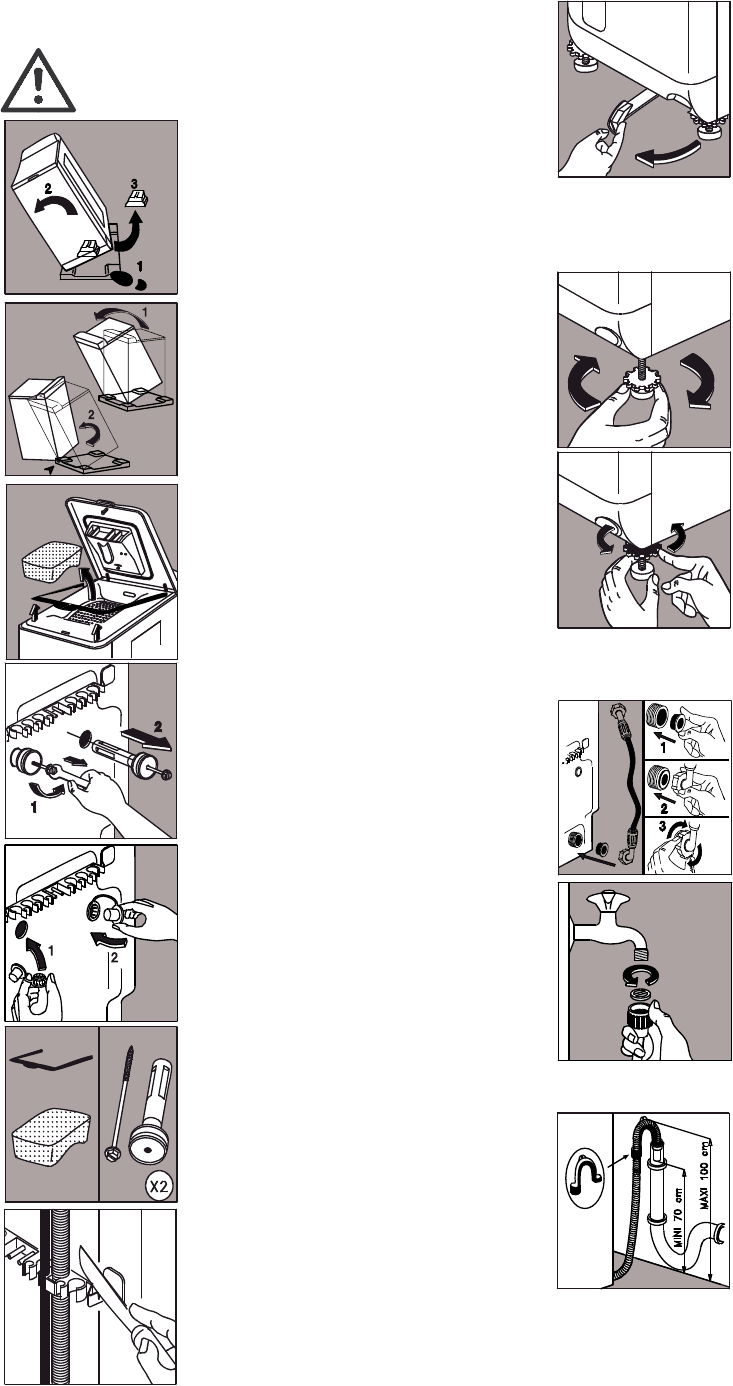

Ta bort emballaget. Luta maskinen åt
ena sidan och ta bort kilen under mo-
torn. Räta upp maskinen.
Luta maskinen bakåt, vänd den ett
kvarts varv på hörnen för att ta bort
transportsockeln.
Öppna maskinens lock. Ta bort kilen
och plastramen. Stäng locket.
Ta bort de två skruvarna och distan-
serna baktill (Nyckel storlek 10).
Öppningarna som nu är synliga skall
täckas för med täck- locken som
medföljer maskinen. Glöm inte att try-
cka dit locket i plastringen.
Se till att du verkligen har tagit bort
alla transportsäkringar från maskinen.
Spara dem för kommande transpor-
ter.
Om du vill placera tvättmaskinen i linje
med angränsande snickerier kan du
kapa av hållaren för slangarna på bak-
sidan av tvättmaskinen. Lämna kvar
de två fästena på sidorna.
3.2. Placering
Placera maskinen på ett plant och hårt golv i ett väl ventilerat
utrymme. Se till att maskinen inte står för nära väggen eller
andra föremål i rummet.
3.3. Flytta tvättmaskinen
För att flytta maskinen använder du
hjulen under maskinen. Dra ut spaken
nedtill på maskinen. För tillbaka spa-
ken till ursprungsläget när mas-
kinen står på vald plats.
3.4. Nivåinställning
Om maskinen står plant undviker du vibrationer, buller och
att maskinen flyttar sig när den är igång.
Justera maskinens nivå genom att
justera den fot som är för kort. Skruva
loss låsringen och foten (lyft på maski-
nen vid behov).
Lås foten när maskinen stårstabilt och
i nivå. Skruva upp låsringen mot mas-
kinen.
3.5. Tillopp
Anslut tilloppsslangen nedtill på tvättmaskinens rygg :
- Placera packningen i anslutningen
på tvättmaskinens rygg (fig. 1).
- Skruva fast slangen på anslutningen
enligt fig. 2 och fig. 3.
- Anslut sedan slangen till en kallvat-
tenkran, se till så att packningen sitter
korrekt.
- Öppna kranen. Kontrollera att båda
anslutningarna är täta.
Tilloppsslangen kan inte förlängas.
Om den är för kort, kontakta Elec-
trolux service.
3.6. Avlopp
- Montera slanghållaren på avloppss-
langen.
- Placera slangen i ett rör på väggen
(eller i ett handfat) på 70 - 100 cm
höjd. Se till så att den inte kan lossna
när maskin tömmer.
Vid avloppsslangens ände måste det
finnas ett luftgap så att vattnet inte kan
sugas tillbaka in i maskinen.
Viktigt : avloppsslangen får inte förlängas. Om den är för
kort, kontakta vår service.
3.7. Elektrisk anslutning
Tvättmaskinen får bara anslutas till 230 V enfas.
Kontrollera att säkringarna är på 10 A för 230 V.
Maskinen får inte kopplas till en förlängningssladd eller en
grenkontakt. Kontrollera att det jordade uttaget uppfyller
gällande bestämmelser.
