User manual

26
Kuva 10
Kuva 11
550 M
IN
6
0
0
560 - 570
80÷100

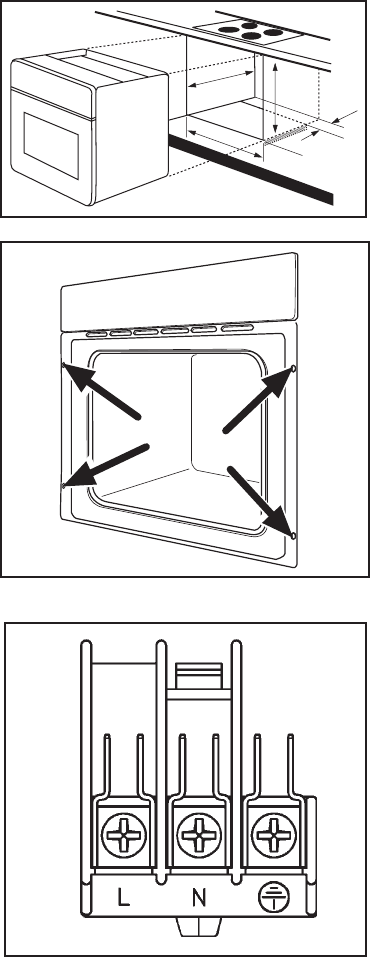

Mitat asennettaessa työtason
alle
Alakaapiston mitat on esitetty kuvassa 10.
Uunin kiinnittäminen
- Aseta uuni kaapistoon.
- Avaa uunin luukku ja kiinnitä uuni kaapistoon
neljällä puuruuvilla, jotka sopivat uunin kehyksen
reikiin (ks. kuva 11).
Jos uunin yläpuolelle asennetaan liesitaso, on
turvallisuussyistä näiden sähköliitännät suoritettava
erikseen. Uuni täytyy voida helposti kytkeä
jännitteettömäksi.
Sähköliitäntä
Asennus, mahdolliset uunin muutokset,
kaapelinpidentäminen ym. työt on annettava
ammattitaitoisensähköasentajan tehtäväksi ja
noudatettavavoimassaolevia määräyksiä.
Jos työt tekee henkilö, jollaei ole riittäviä tietoja, uunin
ominaisuudet saattavathuonontua ja seurauksena
saattavat olla henkilö-ja/taiesinevahingot.
Uuni toimitetaan liitosjohdolla varustettuna.
Jännite 230 V.
Kaikki sähkötyöt on tehtävä voimassa olevien
paikallistenmääräysten mukaan. Katso liitäntäkaaviota,
joka onliitäntärasiassa uunin takaosassa.
Kaapelit H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F,H05
V2V2-F (T90), H05 BB-F (3 x 1,5 mm
2
) on
hyväksyttytämän tyyppisen uunin kytkentään.
HUOM! Asennettaessa uunia korkeaan kaappiin
onliitäntärasia asennettava uunin yläpuolelle tai
alapuolelle.
Asennettaessa uunia pöytätason alle on uunin
liitäntärasiaasennettava viereiseen kaappiin.
Kuva 12
