Owner's manual

(5)
Wire Size and Torque Specifications
1X
2X
24.....12 AWG
24.....16 AWG
5 lb-in
1X
2X
0.2......2.5 mm
2
0.25.......1 mm
2
0.55 N
.
m
1X
2X
0.2.....2.5 mm
2
0.2........1 mm
2
0.55 N
.
m
R1 R2IT1 IT2
A1 A2
A1
A2
Wiring Diagram
Schéma de câblage
Verkabelungsschema
Diagrama de cableado
Diagrama de circuito
Schema elettrico
1
2
0.7 - 1.1 N
.
m
(6 - 10 lb-in)
0.5 - 0.6 N
.
m
(4.4 - 5.3 lb-in)

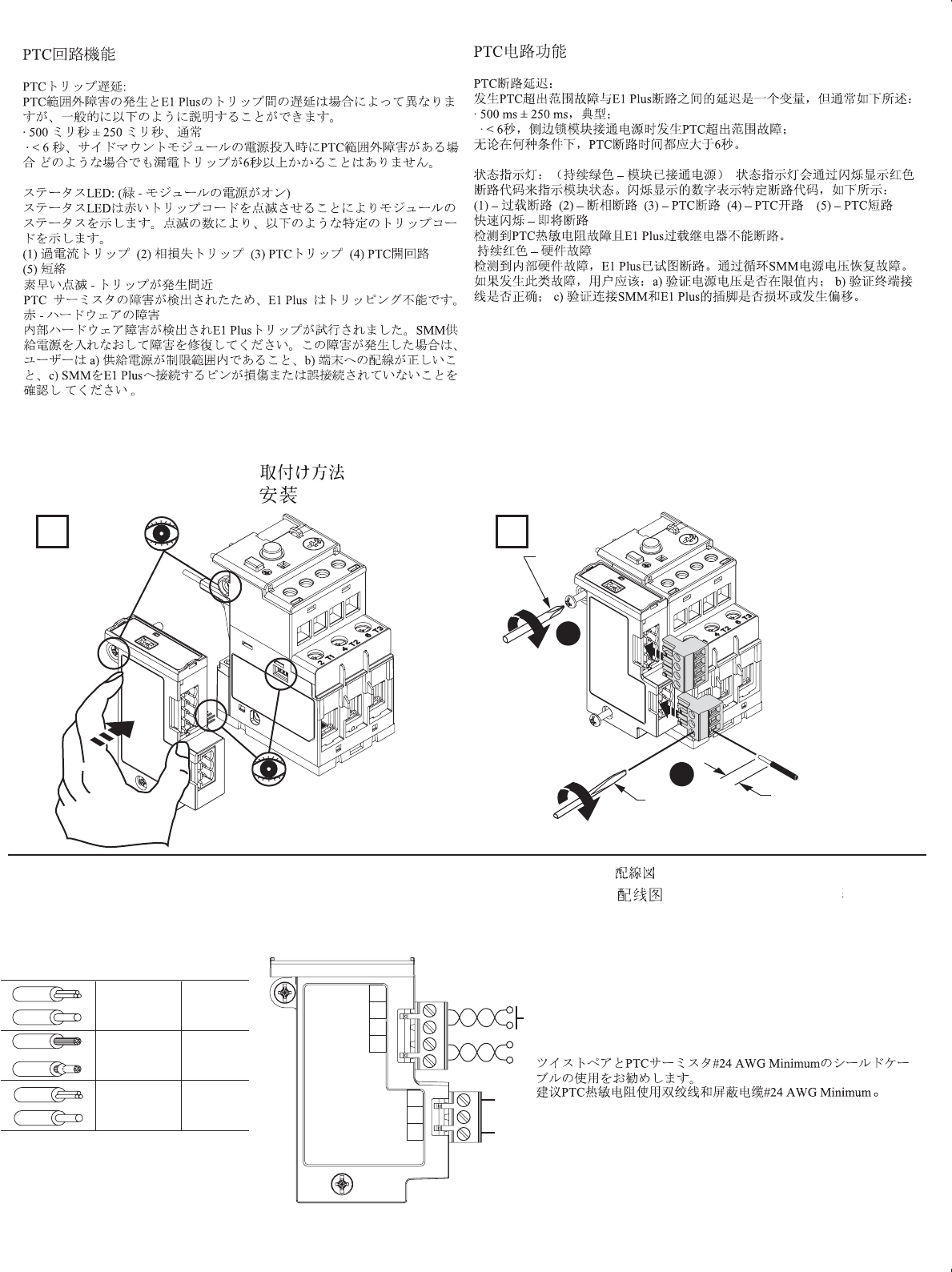

Installation
Instalación
Instalação
Installazione
#2 Driver
7mm
(.28 in)
0.6mm X 3.5mm Blade
(.02 in X .14 in Blade)
R1
R2
IT2
IT1
(24 - 240V, 47 - 63HZ or DC)
1
2
Recommened use of twisted pair and shielded cable for PTC thermistor, #24 AWG
Minimum
L'utilisation d'une paire torsadée et d'un câble blindé est recommandée pour la
thermistance CTP (diamètre minimum : 24 AWG/0,5 mm).
Für den PTC-Thermistor wird die Verwendung von abgeschirmten, verdrillten
Doppelleitungen, mindestens AWG 24, empfohlen.
Se recomienda el uso de un cable de par trenzado y blindado para el termistor
PTC, mínimo #24 AWG.
Recomendamos o uso de no mínimo um cabo em par trançado para redefinição
remota e o termistor PTC AWG nº 24.
Diametro minimo consigliato per il doppino intrecciato e il cavo schermato della
termoresistenza PTC: n. 24 AWG
56
BUL. 193 MCS-E1 PLUS
OVERLOAD RELAY PTC THERMISTOR
ACCESSORY MODULE
INSTALLATION INSTRUCTION SHEET
1
1025227
42053-005
OF
N/A
N/A
N/A
REVISION
AUTHORIZATION
DR.
CHKD.
APPD.
DATE
DATE
DATE
E - DOC
LOCATION: MILWAUKEE, WISCONSIN U.S.A.
