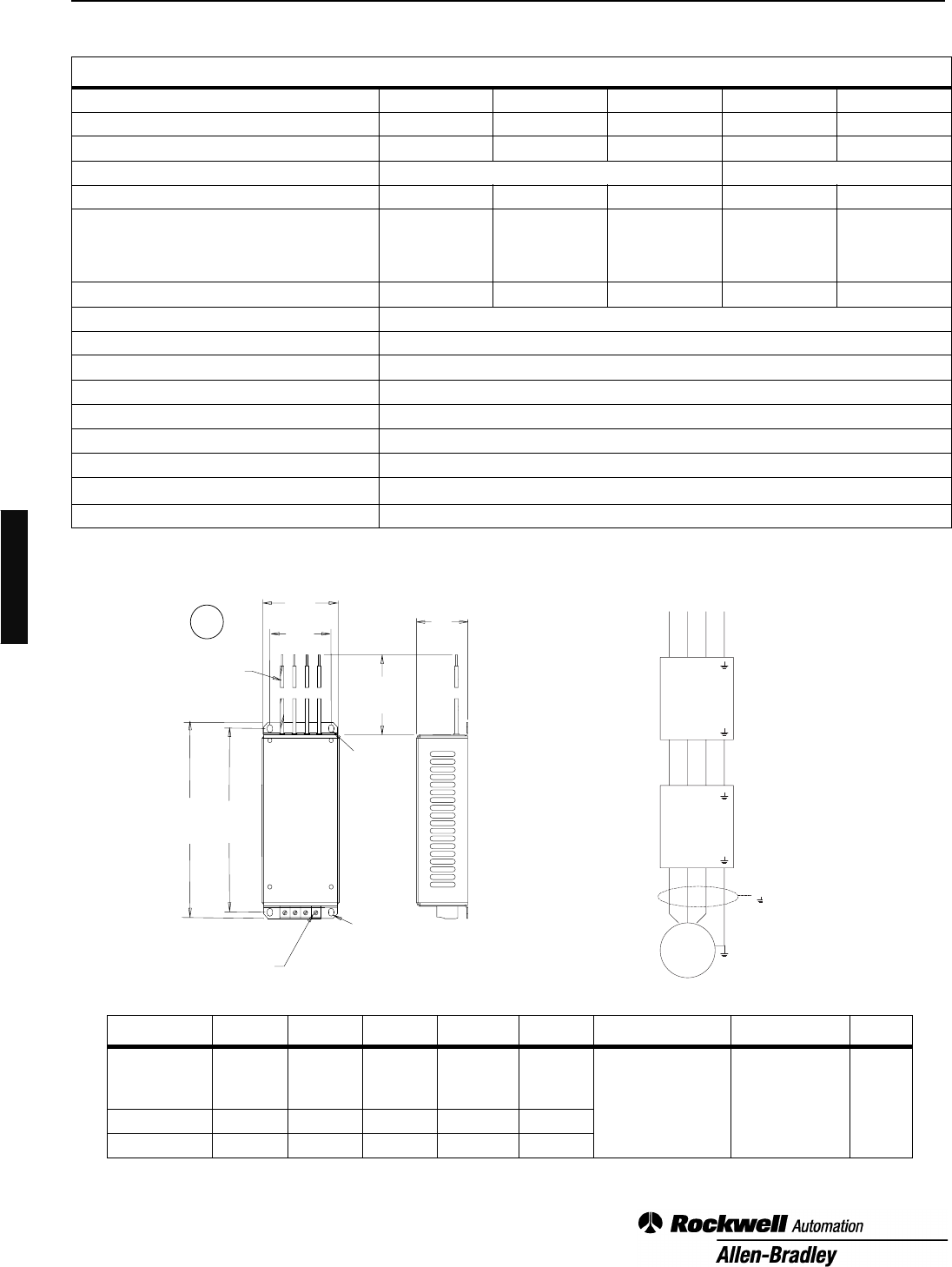

8 Netzfiltermodul
➀
Für Büro-, Wohn- und Leichtindustriebereich. Getestet mit maximaler Motorkabellänge von 25 m. In der
Praxis können abweichende Ergebnisse auftreten.
Spezifikationstabelle für 160 SSC-Netzfiltermodul
Netzfiltermodul 160S-RFA-6-A 160S-RFA-10-A 160S-RFA-16-A 160-RFB-3-A 160-RFB-9-A
Eingangsspannung & -frequenz 1~ / 200-240V 1~ / 200-240V 1~ / 200-240V 3~ / 200-460V 3~ / 200-460V
Nennstrom 6,5A 10A 16,3A 3,5A 9,5A
Betriebsbereich (V), (Hz) 180-265V, 43-62 Hz 180-506V, 48-62 Hz
Verluste (W) 4 W 6,4 W 10 W 3 W 8 W
Kriechstrom (Minimalfall mA)
In Betrieb, Toleranz Spannungsversorgung 3% 3,27 mA 3,27 mA 3,27 mA 1,52 mA 2,06 mA
Acc. EN60950 Fehlerregelung 3,27 mA 3,27 mA 3,27 mA 19,6 mA 28,3 mA
Gewicht (Kg) 0,46 kg 0,46 kg 0,46 kg 0,55 kg 0,77 kg
Gehäuse IP 20
Betriebstemperatur 0°C bis 50°C
Lagertemperatur -25°C bis 85°C
Relative Luftfeuchtigkeit Max. 95% (Nicht kondensierend)
Vibration 1,0 G funktionstauglich – 2,5 G funktionsuntauglich
Schock 15 G funktionstauglich – 30 G funktionsuntauglich
Aufstellhöhe 1000 m ÜNN, darüber hinaus Leistungsminderung
EMV-Normen
EN 50081-1 Wechselstromantriebe (Grenzwerte entsprechen EN 55011, Klasse B, Gruppe 1)
➀
Internationale Normen und Prüfzeichen CE, Niederspannungsrichtlinie
mm
(in.)
B
GROUND WIRE
GROUND SCREW
E
C
A
D
G
F
H
L1 L2
L3
L1’ L2’ L3’
R
L1
S
L2
T
L3
160S–RFA__
160–RFB__
160 SSC
T1
U
T2
V
T3
W
M
LINE, AC MAINS
SHIELDED CABLE
OR
CONDUIT
Skizze
Schaltplan
Netzfiltermodul A B C D E F G H
160S-RFA-6-A
160S-RFA-10-A
160S-RFA-16-A
182 75,0 30,0 167,0 60,0
6,5 x 4,5
ovales Loch
(2 x)
4,2
Lochdurchmesser
(2 x)
200
160-RFB-3-A 182 75,0 35,0 167,0 60,0
160-RFB-9-A 182 75,0 47,5 167,0 60,0
ERDUNGSKABEL
ERDUNGSSCHRAUBE
ABGESCHIRMTES KABEL
ODER
LEITUNG
NETZ
mm
D
eu
t
sc
h
