Owner manual

Publication RF-160ML – December 1997
12 Módulo do Filtro de Linhal
➀
Residencial, Comercial e indústria leve. Testado com um cabo até o motor com comprimento máximo de
25 m. Os resultados práticos podem diferir.

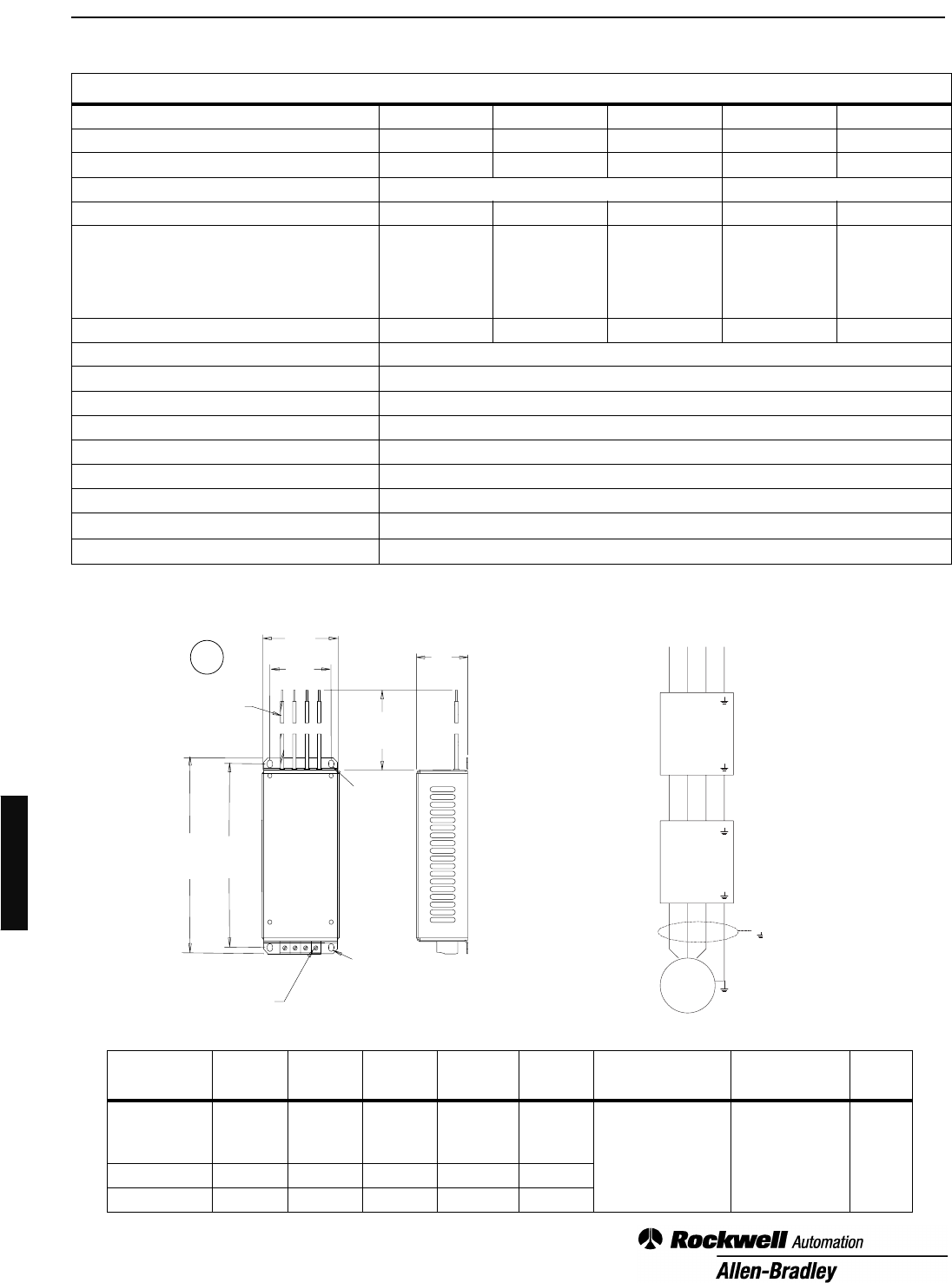

Tabela de Especificações do Módulo do Filtro de Linha do Submicroinversor 160
Módulo do Filtro de Linha 160S-RFA-6-A 160S-RFA-10-A 160S-RFA-16-A 160-RFB-3-A 160-RFB-9-A
Freqüência/Tensão de entrada 1~ / 200-240V 1~ / 200-240V 1~ / 200-240V 3~ / 200-460V 3~ / 200-460V
Corrente Nominal 6,5A 10A 16,3A 3,5A 9,5A
Faixa Operacional (V), (Hz) 180-265V, 43-62 Hz 180-506V, 48-62 Hz
Dissipação de potência (W) 4 W 6,4 W 10 W 3 W 8 W
Corrente de Dispersão (Pior Caso, mA) em
Funcionamento, Corrente de Suprimento -
Tol. de 3%
3,27 mA 3,27 mA 3,27 mA 1,52 mA 2,06 mA
Método de Falha Acc. EN60950 3,27 mA 3,27 mA 3,27 mA 19,6 mA 28,3 mA
Peso (kg) 0,46 kg 0,46 kg 0,46 kg 0,55 kg 0,77 kg
Invólucro IP 20
Temperatura de Operação 0°C a 50°C
Temperatura de Armazenagem -25°C a 85°C
Umidade Relativa 0 a 95% (sem condensação)
Vibração 1,0 G Operacional – 2,5 G Não-operacional
Choque 15 G Operacional – 30 G Não-operacional
Altitude 1.000 m (3.200 pés) sem redução, consulte a fábrica para informações sobre reduções
Padrões EMC
Rede de Corrente Alternada EN 50081-1 (Limites equivalentes ao EN 55011 Classe B, Grupo 1)
➀
Padrões e Aprovações Internacionais CE Baixa Voltagem Diretiva
mm
(in.)
B
GROUND WIRE
GROUND SCREW
E
C
A
D
G
F
H
L1 L2
L3
L1’ L2’ L3’
R
L1
S
L2
T
L3
160S–RFA__
160–RFB__
160 SSC
T1
U
T2
V
T3
W
M
LINE, AC MAINS
SHIELDED CABLE
OR
CONDUIT
Desenho do Perfil
Diagrama de Conexão
Módulo do
Filtro de Linha
ABC D E F G H
160S-RFA-6-A
160S-RFA-10-A
160S-RFA-16-A
182 (7,17) 75,0 (2,95) 30,0 (1,18) 167,0 (6,57) 60,0 (2,36)
6,5 x 4,5 (0,26 x 0,18)
orifício elíptico
(2 lugares)
4,2 (0,17)
diâm. orifício
(2 lugares)
200
(7,87)
160-RFB-3-A 182 (7,17) 75,0 (2,95) 35,0 (1,38) 167,0 (6,57) 60,0 (2,36)
160-RFB-9-A 182 (7,17) 75,0 (2,95) 47,5 (1,87) 167,0 (6,57) 60,0 (2,36)
FIO DE ATERRAMENTO
PARAFUSO DE ATERRAMENTO
CABO PROTEGIDO
OU
CONDUÍTE
LINHAS, REDE DE CORRENTE ALTERNADA
