10 Modulo del filtro di lineal
➀
Residenziale, industriale e industria leggera. Testato con lunghezza massima del cavo di 25 metri. In
realtà, i risultati possono risultare diversi.

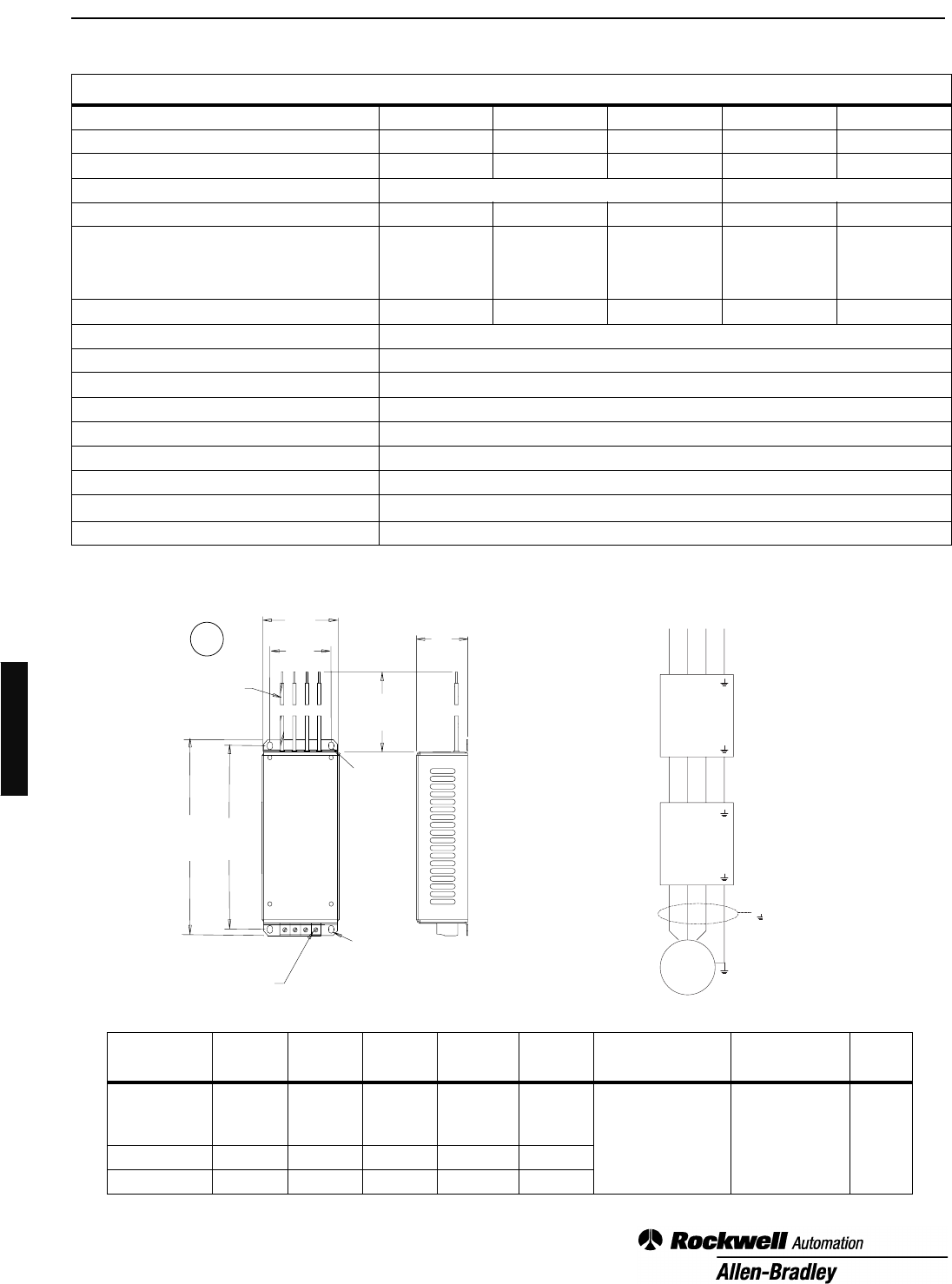

Tabella delle specifiche del modulo del filtro di linea del 160 SSC
Modulo del filtro di linea 160S-RFA-6-A 160S-RFA-10-A 160S-RFA-16-A 160-RFB-3-A 160-RFB-9-A
Tensione di ingresso, Frequenza 1~ / 200-240V 1~ / 200-240V 1~ / 200-240V 3~ / 200-460V 3~ / 200-460V
Corrente nominale 6,5A 10A 16,3A 3,5A 9,5A
Gamma operativa (V), (Hz) 180-265V, 43-62 Hz 180-506V, 48-62 Hz
Dissipazione di potenza (W) 4 W 6,4 W 10 W 3 W 8 W
Corrente di dispersione (mA peggiore dei casi)
Esercizio, Tensione alimentazione Tol. 3% 3,27 mA 3,27 mA 3,27 mA 1,52 mA 2,06mA
Metodo guasti Acc. EN60950 3,27 mA 3,27 mA 3,27 mA 19,6 mA 28,3 mA
Peso (kg) 0,46 kg 0,46 kg 0,46 kg 0,55 kg 0,77 kg
Custodia IP 20
Temperatura di esercizio da 0°C a 50°C
Temperatura di immagazzinaggio da -25°C a 85°C
Umidità relativa da 0 a 95% (senza condensa)
Vibrazione 1,0 G in funzione – 2,5 G non in funzione
Urto 15 G in funzione – 30 G non in funzione
Altitudine 1.000 metri (3.200) senza declassamento; per informazioni sulla riduzione rivolgersi al produttore
Standard EMC
Rete CA EN 50081-1 (limiti equivalenti a EN 55011 Classe B, Gruppo 1)
➀
Standard e omologazioni internazionali Direttiva CE sulla bassa tensione
mm
(in.)
B
GROUND WIRE
GROUND SCREW
E
C
A
D
G
F
H
L1 L2
L3
L1’ L2’ L3’
R
L1
S
L2
T
L3
160S–RFA__
160–RFB__
160 SSC
T1
U
T2
V
T3
W
M
LINE, AC MAINS
SHIELDED CABLE
OR
CONDUIT
Disegno schematico
Diagramma dei collegamenti
Modulo del
filtro della rete
ABC D E F G H
160S-RFA-6-A
160S-RFA-10-A
160S-RFA-16-A
182 (7,17) 75,0 (2,95) 30,0 (1,18) 167,0 (6,57) 60,0 (2,36)
foro ovale 6,5 x 4,5
(0,26 x 0,18)
(2 posti)
foro diam.
4,2 (0,17)
(2 posti)
200
(7,87)
160-RFB-3-A 182 (7,17) 75,0 (2,95) 35,0 (1,38) 167,0 (6,57) 60,0 (2,36)
160-RFB-9-A 182 (7,17) 75,0 (2,95) 47,5 (1,87) 167,0 (6,57) 60,0 (2,36)
FILO DI MASSA
VITE DI MASSA
CAVO SCHERMATO
O
TUBO PROTETTIVO
LINE AC MAINS
I
t
a
l
i
ano
