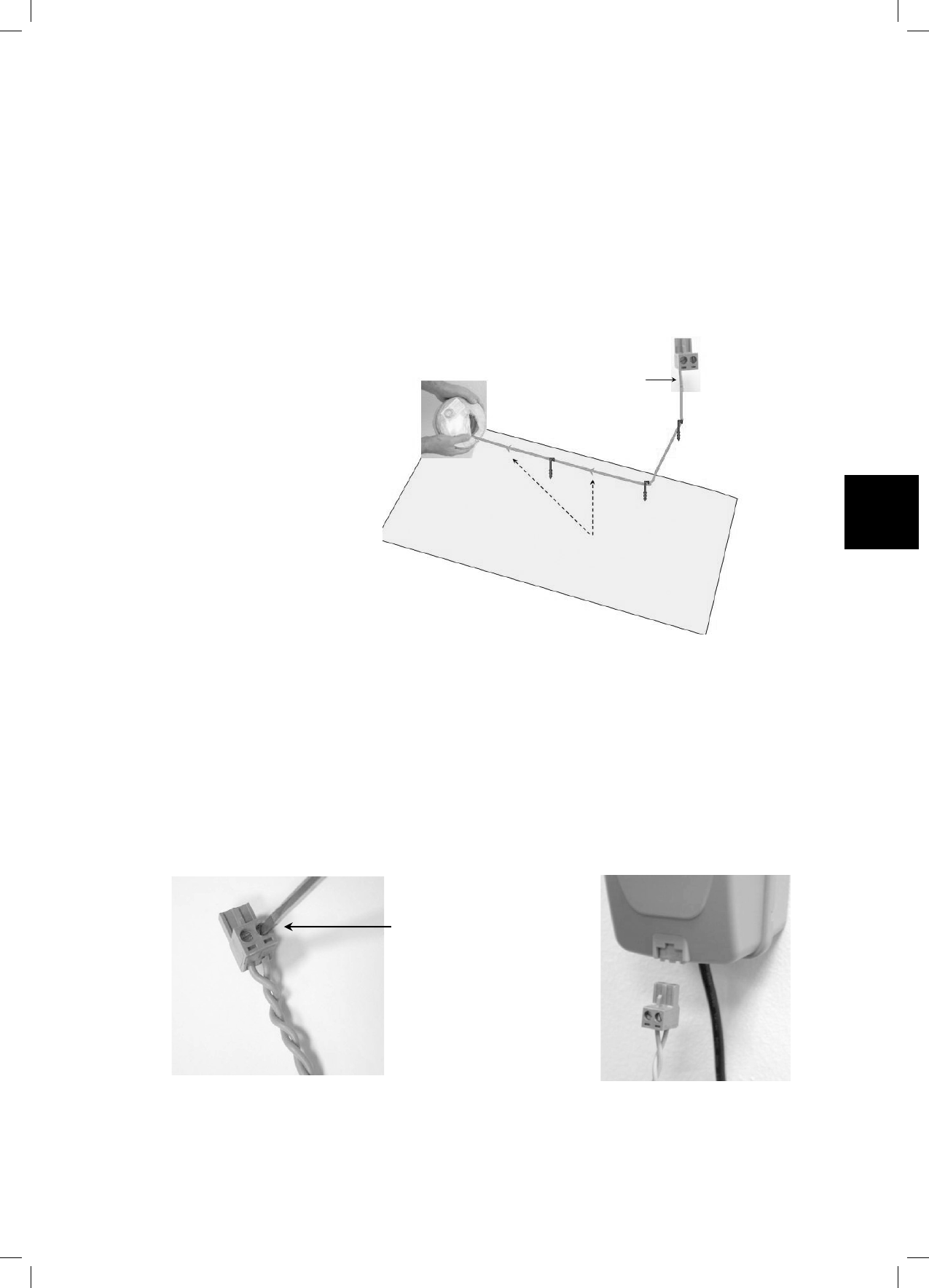

Figura 1.11 –
Direzione del cavo perimetrale uscente
dall’interruttore perimetrale
Figura 1.39 - Inserimento e
Fissaggio del Cavo
Perimetrale nel Connettore
Figure 1.40 - Innestare il
cavo perimetrale nel
connettore
Usare un cacciavite
piccolo a lama piatta,
serrate la vite per fissareil
cavo perimetrale nel
connettore
1.7.3 Distensione del Cavo Perimetrale
 Ora, conoscendo la posizione dell’interruttore perimetrale, potete iniziare a stendere il Cavo
Perimetrale come illustrato nelle sezioni 1.2 ed 1.3. La collocazione del cavo perimetrale in zone
Base e non-Base sono analoghe in termini di posizionamento e fissaggio;
 In corrispondenza dell’interruttore perimetrale, rimuovete 5 mm (0.2 pollici) di idolante dal capo del
filo.
 Inserite il capo del filo sul lato sinistro del connettore , come mostrato nella fig. 1.38 e serrate la vite.
 Fissate l’inzio del filo in corrispondenza dell’Interruttore Perimetrale;
 Stendete il filo dall’interruttore permietale al prato; assicuratevi di lasciare abbastanza cavo per
chiudere il circuito;
 Iniziate a stendere il cavo in senso antiorario rimanendo all’interno del prato, as show in Figure 1.38.
1.7.4 Completamento e Test dell’Impianto
 Una volta completato e fissato al suolo l’impianto, l’ultimo passo è quello di attaccare l’Interruttore
Perimetrale e testare l’impianto.
 Tendete i due capi del cavo perimetrale e fissateli al suolo (figura 1.35), adiacenti l’uno all’altro,
spostandovi verso la posizione dell’Interruttore Perimetrale (usate gli stessi fermagli per fissare i
due cavi dal perimetro all’Interruttore Perimetrale).
 Sulla posizione dell’interruttore perimetrale, tagliate il cavo perimetrale libero in maniera che
entrambi i capi abbiano la stessa lunghezza, rimuovendo le parti in eccesso. Rimuovete
5 mm (0.2
pollici) di isolante dal capo del cavo. Inserite il capo del filo nel foro libero nel connettore e serrate
le viti come mostrato nella figura 1.39.
 Innestate il connettore nell’interruttore perimetrale (vedi figura 1.40)
Collegare l’estremità del cavo al
lato sinistro del connettore
(quardando leviti)
Disposizione del cavo perimetrale
in senso orario (guardando
dall’interno del prato)
