Operation Manual

IT
19

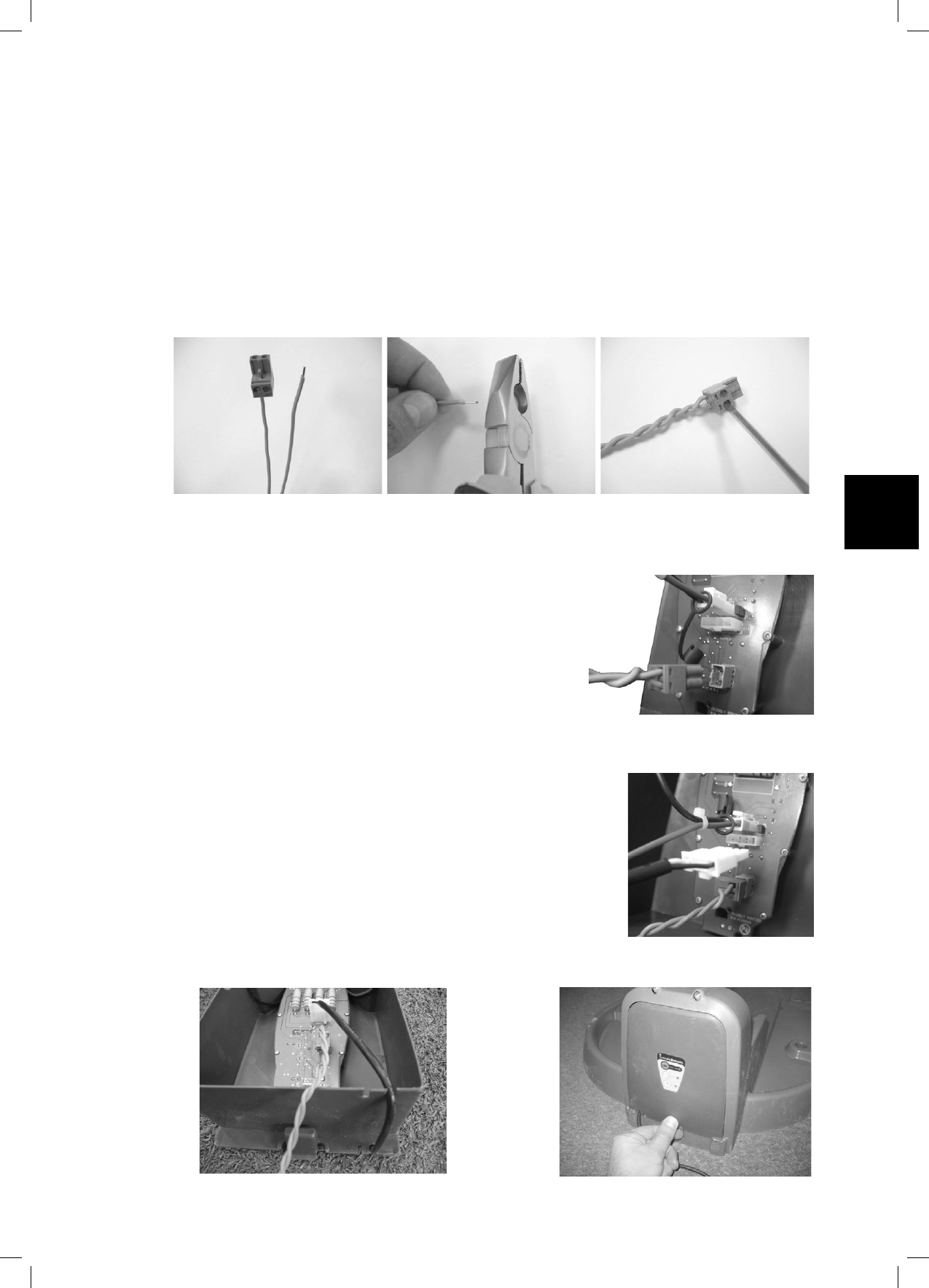

1.4.4 Perfezionamento dell’installazione del filo perimetrale
 Una volta completata l’installazione del cavo perimetrale con i pioli , l’ultima fase da eseguire è il
collegamento dell’interruttore perimetrale al cavo perimetrale e controllare l’installazione.
 Tirare le due estremità libere del cavo fino a tenderle e fissatele con i pioli al terreno (Figura 1.15),
adiacenti una all’altra, spostandosi dal perimetro verso l’ubicazione dell’interruttore perimetrale
(usate gli stessi pioli per fissare i due cavi dal prato alla postazione dell’interruttore perimetrale).
 Vi sono due estremità libere dove l’installazione del il filo perimetrale è iniziata (Figura 1.16).
 Usate lo stesso piolo per fissare le due estremità del filo perimetrale al terreno ed intrecciatele.
 Tagliate le due estremità senza connettore in modo che siano della stessa lunghezza, rimuovendo
il filo in eccesso.
 Rimuovete 6 (0,25 pollici) mm di isolante dall’estremità del filo (Figura 1.17).
1.4.5 Posizionamento e Connessione della Stazione Base
 Collegate il connttore del Cavo Perimetrale alla scheda
della Stazione Base (Figura 1.18).
 Prima di fissare il cavo di alimentazione elettrica alla
Stazione Base, distendete accuratamente il cavo a
partire dalla Stazione Base fino alla presa di corrente ed
assicuratevi che sia fissata saldamente al suolo e che
non costituisca pericolo di incespicare.
 Non farlo passare su superfici sulle quali non è possibile
fissarle, quali marciapiedi o passi carrabili. Per ulteriore
protezione, prendete in considerazione l’uso di un
condotto protetto o sotterraneo.
 Collegate il cavo di alimentazione elettrica alla scheda
della Stazione Base. Vedi Figura 1.19.
 Fate passare il cavo di alimentazione attraverso la
copertura della Stazione Base come mostrata nella
Figura 1.20.
 Chiudete la copertura della Stazione Base; controllate
che siano chiuse bene (Figura 1.21).
Figura 1.16 -
Rimozione di 6 mm d’isolante
da
ll
e
est
r
e
mi
tà
de
l
ca
v
o
Figura 1.15 -
Due estremità libere del
cavoal punto iniziale
Figura 1.17 -
Serrate la vite per fissare il
cavo nel connettore
Figura 1.20 - Uscita del cavo
di alimentazione dalla
co
p
ertura
Figura 1.21 - Chiusura della copertura della
Stazione Base
Figura 1.18 - Collegamento del Cavo
Perimetrale alla Stazione Base
Figura 1.19 - Collegamento del
cavo di Alimentazione
