Operation Manual

Kapitel 2-12
Robomow RL555, RL855, RL2000

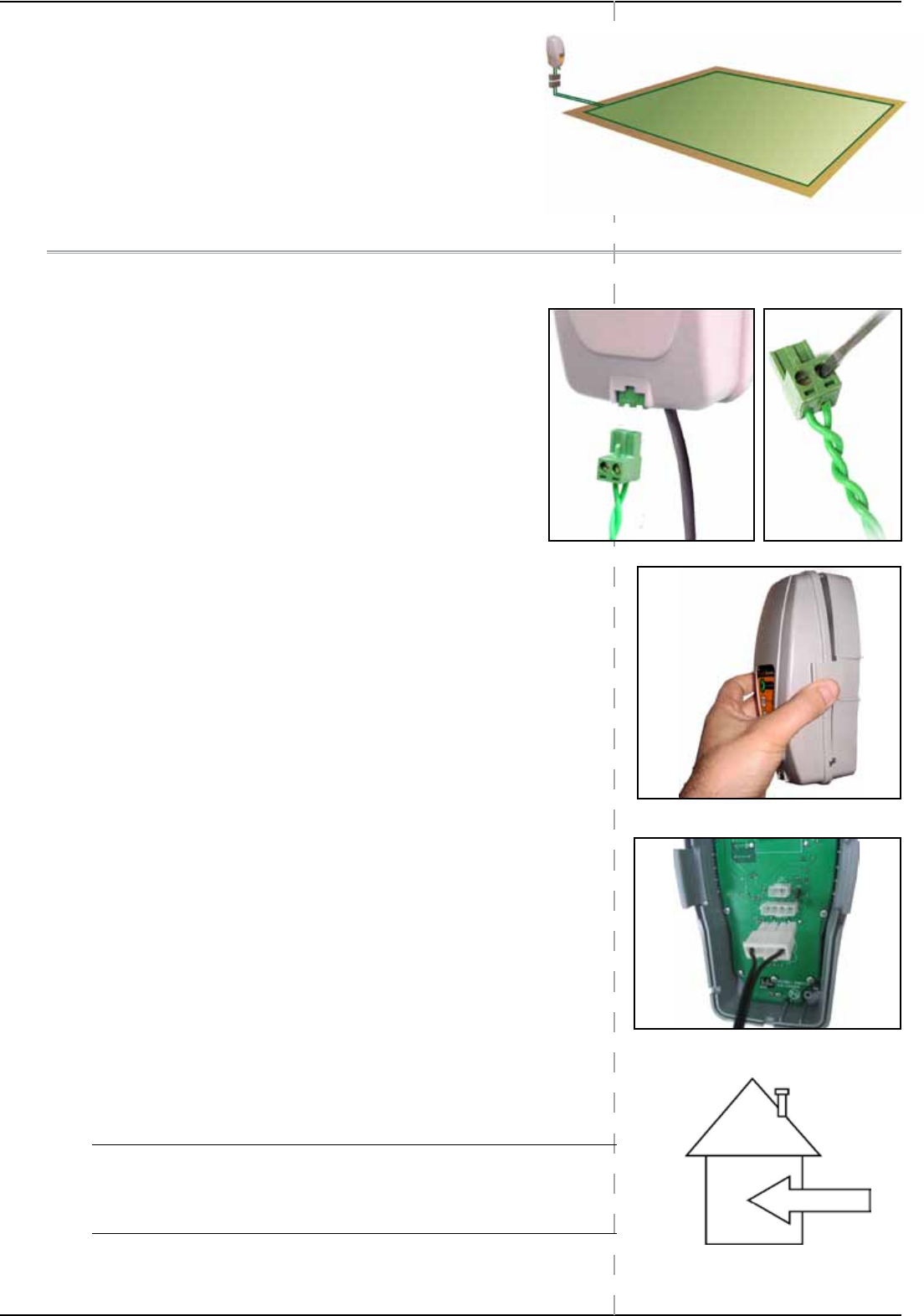

2.11 Abschluss und Testen der Einrichtung
Nachdem der Begrenzungsdraht ausgelegt und im Boden
befestigt ist, wird die Einrichtung durch Anschluss des
Anfangs und des Endes des Begrenzungsdrahtes an den
Begrenzungsschalter abgeschlossen.
P Am Ende der Schleife des Begrenzungsdrahtes haben Sie
nun zwei Drähte: Einen am Anfang der Schleife und einen am
Ende.
Legen Sie diese beiden losen Drähte in Richtung des
Begrenzungsschalters und befestigen Sie beide mittels eines
einzelnen Rassennagels in den Boden.
2.12 Am Standort des Begrenzungsschalters:
P Ziehen Sie die Enden der losen Drähte (ohne
Anschlussstecker) auf gleiche Länge und verdrillen Sie sie.
P Ziehen Sie 5 mm der Isolierung von dem Draht ab, der nicht
an den Anschlussstecker angeschlossen ist.
P Führen Sie das Ende dieses Drahtes in das freie Loch im
Anschlusstecker ein und ziehen Sie die Schrauben fest.
P Stecken Sie den Anschlussstecker des Begrenzungsdrahtes
in den Begrenzungsschalter (siehe Abbildung)
P Halten Sie den Begrenzungsschalter und drücken Sie seine seitlichen
Laschen. Ziehen Sie ihn von der hinteren Abdeckung ab.
P Schließen Sie den Stromstecker an die Platine des
Begrenzungsschalters an.
Setzen Sie die Abdeckung wieder auf.
P Schließen Sie das Netzteil an eine Steckdose mit 230/120
Volt Wechselstrom an.
c WICHTIG cDas Netzteil darf nur in Innenräumen verwendet werden.
Wählen Sie einen geschützten, trockenen und gut belüfteten Ort, der NICHT
direktem Sonnenlicht, Wasser oder Regen ausgesetzt ist.
Nur für Innenräume
Abschluss des
Begrenzungsdrahtes
am Begrenzungsschalter
