Operation Manual

Kapitel 2-9
Installation der Ladestation und des Begrenzungsdrahtes

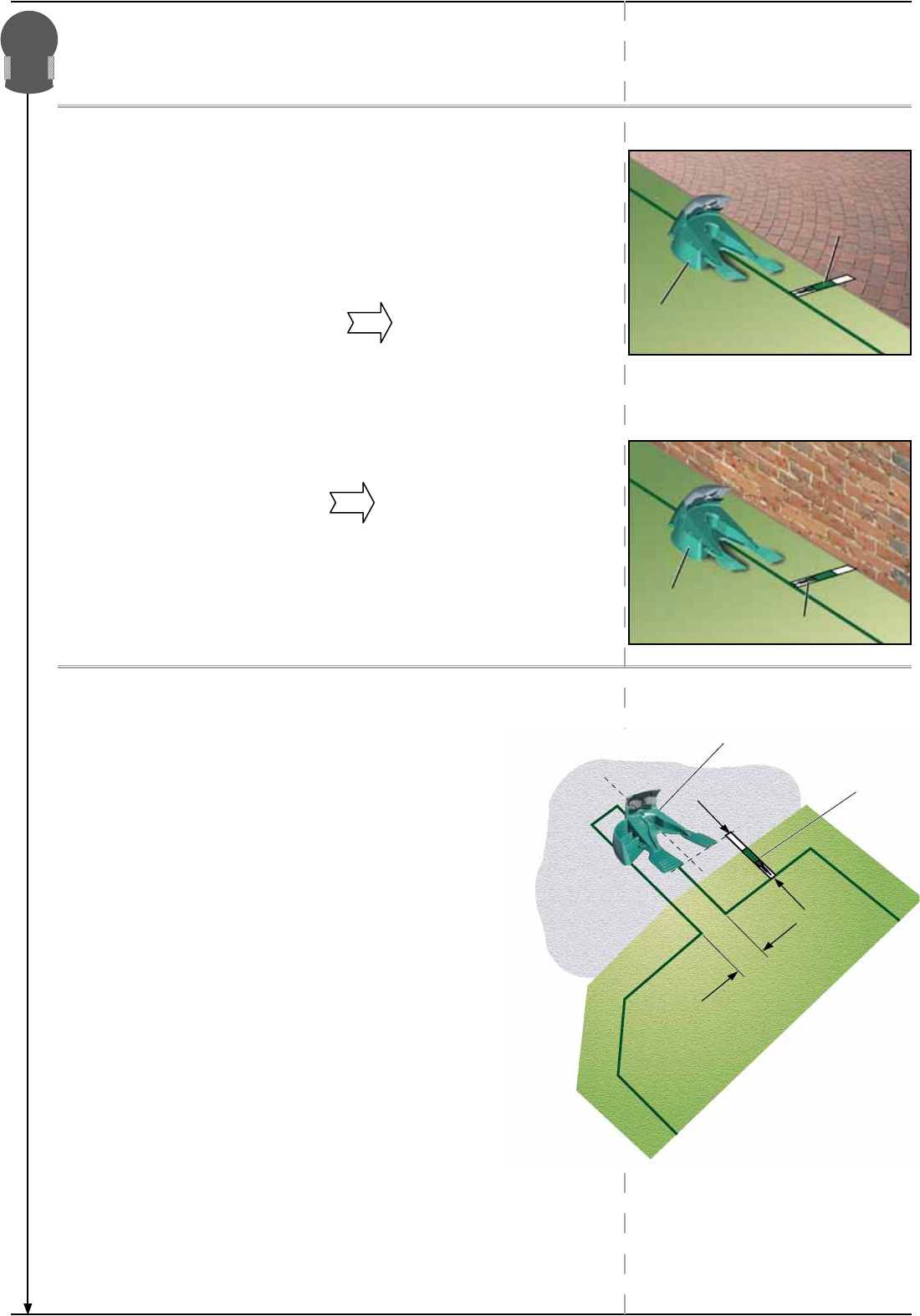

2.6 Platzieren der Ladestation
Verwenden Sie den RoboRuler, um zu messen und die Ladestation auf
dem Begrenzungsdraht zu platzieren.
2.6.1 Ladestation wird auf dem Rasen platziert - Interne
Einrichtung
P Verwenden Sie den RoboRuler, um die Ladestation auf der
Begrenzung zu platzieren.
) Ist der Bereich außerhalb der Begrenzung frei von
Hindernissen, oder liegt er auf gleicher Höhe wie
die Begrenzungskante , verwenden Sie den
kürzeren Abstand des RoboRuler (30 cm).)
) Ist der Bereich außerhalb der Begrenzung
um mauert (Gebäude, Zaun, usw.), oder
liegt er NICHT auf gleicher Höhe wie die
Begrenzungskante,
so verwenden Sie den
längeren Abstand des RoboRuler (45 cm).
P Platzieren Sie die Ladestation an der Rasenskante, mit dem
Anschlag zum Raseninneren.
2.6.2 Ladestation wird außerhalb des Rasens
platziert - Externe Einrichtung
P Platzieren Sie die Ladestation so, dass der
Abstand zwischen den Radstützen und dem
Begrenzungsdraht innerhalb des Rasens 45 cm
beträgt. Dies ist das längste Maß des RoboRuler.
P Platzieren Sie die Ladestation 10-20 cm
nach rechts versetzt.
Die beiden Drähte liege sehr dicht beieinander.
Dies hat eine Auswirkung auf die Angaben der
Drahtsensoren. Daher muss die Ladestation versetzt
werden.
Die genaue Versetzung wird später während des
endgültigen Tests der Einrichtung justiert.
P Es wird empfohlen, die Ladestation mindestens
30 cm vor dem Ende des äußeren Durchgangs zu
platzieren.
Dies gewährt dem Mäher reibungslosen Zugang zu
Ladestation.
P Machen Sie den Durchgang frei von Hindernissen.
Vergewissern Sie sich, dass der Durchgang glatt und
ohne Höhendifferenzen ist und über eine feste Oberfläche verfügt.
















RoboRuler
Gesamtlänge
Anschlag befindet
sich auf der
Raseninnenseite
Die Ladestation
wird rechts versetzt
vom Draht platziert.
45 cm – Die
Gesamtlänge
des RoboRuler
20 cm
RoboRuler Kurzabstand
Bereich außerhalb der Begrenzung: Gleiche
Bodenhöhe und frei von Hindernissen.
Der Bereich außerhalb der Begrenzung
wird von einer Mauer blockiert
Anschlag befindet sich
auf der Raseninnenseite
