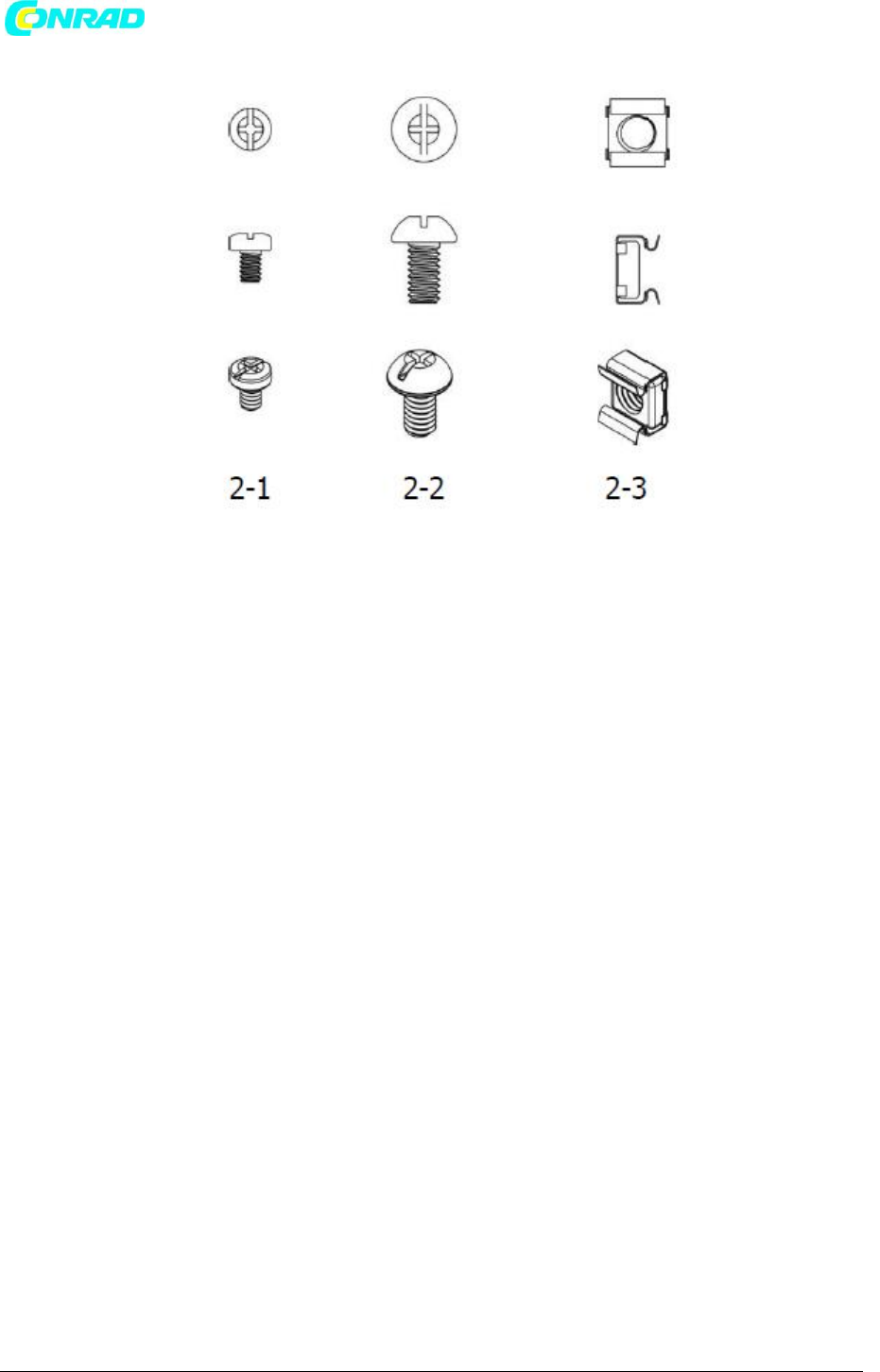

Śruby i nakrętki
Narzędzie instalacyjne
PH2 śrubokręt krzyżakowy (zalecany).
Przestrzeń instalacjna
Następujące warunki muszą być spełnione aby poprawnie zamontować generator w szafce rack.
Szafka montażowa musi posiadać standardowym rozmiar 19-calowy.
Przynajmniej 4U (177,8 mm), przestrzeni powinno być wolne by zapewnić prawidłowy
montaż generatora w obudowie.
głębokości wewnątrz obudowy szafy rack nie powinna być mniejsza niż 180 mm.
Wymiar przyrządu po zainstalowaniu powinny wyglądać tak jak pokazano na rysunku poniżej.
